相位差的变化及计算方法

相位差

在正弦电路中,电流和电压都是同频率的正弦量,虽然都随时间按正弦规律变化,但是它们随时间变化的进程可能不同,为了描述同频率正弦量随时间变化进程的先后,引入了相位差(phase difference)。所谓相位差就是两个同频率的正弦量的相位之差,用字母φ 或φ 带双下标表示。相位差φ 的单位仍是弧度,习惯上也用度表示,且规定相位差的绝对值|φ|≤π。

例如正弦电压u=Umsin (ω t+ψu),正弦电流i=Imsin (ω t+ψi),则电压与电流的相位差为

可见,两个同频率正弦量的相位差等于两个正弦量的初相之差,是一个与时间无关的常数。

下面分别加以讨论:

①φ=ψui>0且电压u达到零值或最大值后,电流i需经过一段时间才能到达零值或最大值。因此,称电压u超前(lead)于电流i,或称电流i滞后(lag于电压u。电压u超前于电流i的角度为φ,超前的时间为φ/ω。波形如图4-10(a)所示。

② φ=ψui<0且则称电压u滞后于电流i,滞后的角度为,滞后的时间为波形如图4-10(b)所示。

③φ=ψui=0,称电压u与电流i同相(in phase)。这时电压u和电流i同时达到零值,同时达到最大值,如图4-10(c)所示。

④ φ=ψui=±π,称电压u和电流i反相(inverse of phase),如图4-10(d)所示。

⑤ φ=ψui=±π/2,称电压u和电流i正交,如图4-10(e)所示。

通过以上的讨论可知,两个同频率的正弦量的计时起点不同时,它们的初相不同,但它们的相位差不变,即两个同频率的正弦量的相位差与计时起点无关。由于初相与参考方向的选择有关,因此相位差也与参考方向的选择有关。另外应当注意的是,两个不同频率的正弦量的相位差是随时间变化的,而不再是常数。我们主要关心的是同频率正弦量之间的相位差。

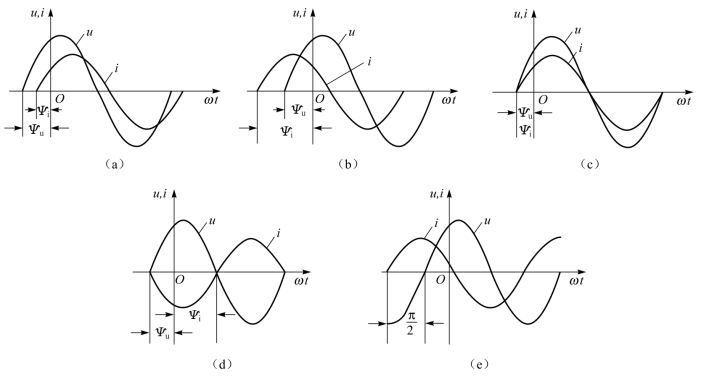

图4-10 同频率正弦量的相位差(www.daowen.com)

在正弦电路的分析计算中,为了比较同一电路中同频率的各正弦量之间的相位关系,可选其中一个为参考正弦量,取其初相为零,这样其他正弦量的初相便由它们与参考正弦量之间的相位差来确定。各正弦量必须以同一时刻为计时起点才能比较相位差,故一个电路中只能有一个参考正弦量,究竟选哪一个则是任意的。

例4.3 两个同频率的正弦电压和电流分别为

求它们之间的相位差,并说明哪个超前。

解:求相位差要求两个正弦量的函数形式应一致。故首先将电流i改写成用正弦形式表示[因本书正弦量的标准形式选用的是正弦(sin)]。

因此,相位差为

所以电流超前电压90°。

例4.4 三个正弦电压uA(t)=311sin 314t V,uB(t)=311sin (314t-2π/3) V,uC(t)=311 sin (314t+2π/3) V,若以uB为参考正弦量,写出三个正弦电压的解析式。

解:先求出三个正弦量的相位差,由已知得

以uB为参考正弦量,它们的解析式为
