1.实验目的

（1）熟悉Multisim 10的仿真实验法，初步了解Multisim 10中二极管、三极管、继电器等元件的选取和使用方法。

（2）通过改变电路中相关元件参数，进一步理解延时开关电路的工作原理。

2.实验内容及步骤

（1）观察延时开关电路中灯泡的延时熄灭过程。

①双击Multisim 10图标，启动Multisim 10，从元件库中选取电阻、电容、开关（在窗口左侧元件工具栏的基本件库中打开“SWITCH”选“SPDT”）、二极管、三极管、小灯泡和继电器（在窗口左侧元件工具栏的基本器件库中打开“RELAY”选“EDR201A05”），从仪器库中选出万用表，创建如图3-39所示电路。

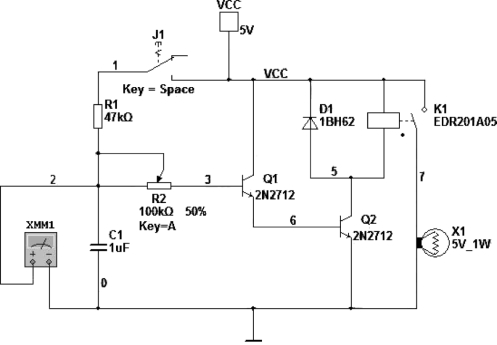

图3-39　延时开关电路

② 运行仿真开关，双击万用表图标，再合上开关J1，这时，晶体二极管Q1、Q2导通，继电器K1吸合，灯泡X1发光，同时电源对电容器C1充电。

③当开关J1断开后由于C1已被充电，它将通过R1和Q1、Q2放电，从而维持三极管继续导通，继电器K1仍然吸合。经过一段时间的放电，C1两极间电压下降到一定值时，不足以维持三极管继续导通，继电器才释放，灯泡X1熄灭。请记录灯泡X1熄灭时C1两端的电压UC1=_____。从开关J1断开到继电器K1释放的时间间隔称为延时时间，请记录该时间为_____。(www.daowen.com)

（2）延时开关电路延时时间的研究。

①从元件库中选取相关元器件，创建如图3-39所示电路。

② 改变电容C1分别为2.2 μF、3.3 μF、4.7 μF、10 μF，分别记录灯泡X1熄灭时C1两端的电压UC1及延时时间，测量数据记录在表3-1中。

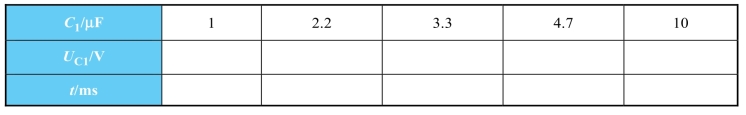

表3-1　延时开关电路延时时间测量数据表

3.实验报告要求

（1）实验的名称、时间、目的、电路和内容。

（2）试分析表3-1中测试数据，能得出什么结论？

（3）试分析继电器两端并联的二极管起什么作用？
