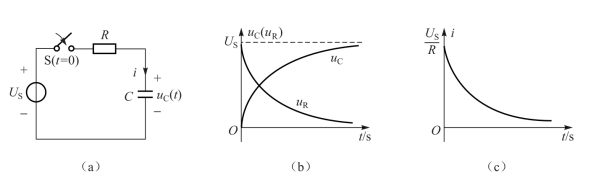

直流电压源US通过电阻对电容充电的电路如图3-20(a)所示,开关S闭合前电容未充电,即电容电压为零,故称电容处于“零初始状态”。在t=0时刻开关S闭合,电路进入过渡过程。
图3-20 一阶RC电路的零状态响应
开关S闭合以后,直流电压源US开始对电容充电,在充电过程中,电路中的电压和电流的变化均是由外加电源引起的,故称零状态响应。
开关S闭合后瞬间,根据换路定律,得
上式表明电容在换路瞬间相当于短路。t≥0时,电容被充电,电容电压uC逐渐增加,电阻电压uR逐渐减小,当t→∞时,电容电压充电至等于电源电压US时充电结束,电路进入新的稳态,此时,称为稳态值,过渡过程结束。
其过程可作如下数学分析。
当t≥0时,根据KVL及电阻、电容的VAR可得
整理可得
初始条件为
式(3.35)是一阶线性非齐次常微分方程。其通解由两部分组成:一部分是式(3.35)相应的齐次微分方程的通解uCh,也称齐次解;另一部分是式(3.35)一阶线性非齐次常微分方程的特解uCp,即(www.daowen.com)
由于式(3.35)相应的齐次微分方程与一阶RC电路零输入响应式(3.20)完全相同,即
式(3.37)中k为待定的积分常数,τ=RC为时间常数。
特解uCp取决于式(3.35)一阶线性非齐次常微分方程等号右边的激励,当激励为常量时其特解也为一常量,故设特解uCp=A,代入式(3.35)得
则式(3.35)一阶线性非齐次常微分方程的解为
将初始条件uC(0+)=0代入到式(3.39),求得积分常数k=-US,所以
由于稳态值uC(∞)=US,式(3.40)也可写成
电路中的充电电流和电阻上的电压为
由式(3.41)、式(3.42)和式(3.43)可画出uC、i和uR的变化波形,如图3-20(b)和图3-20(c)所示。由图3-20(b)可见,t=0时刻开关S闭合后,电容电压从初始值uC(0+)=0开始按指数规律充电,当t→∞时,进入稳态,其稳态值uC(∞)=US。由图3-20(c)可见,电容电流i按指数规律衰减,当进入稳态时,电容电压为常数,故电流稳态值i(∞)=0。
