1.实训目的

（1）熟悉MF-47型万用表的结构和工作原理，进一步掌握万用表的使用方法。

（2）掌握MF-47型万用表的装配、调试与校验方法，进一步加强电子装配的综合训练。

（3）学会运用所学理论知识分析和解决电子装调过程中出现的各种实际问题。

2.实训内容及步骤

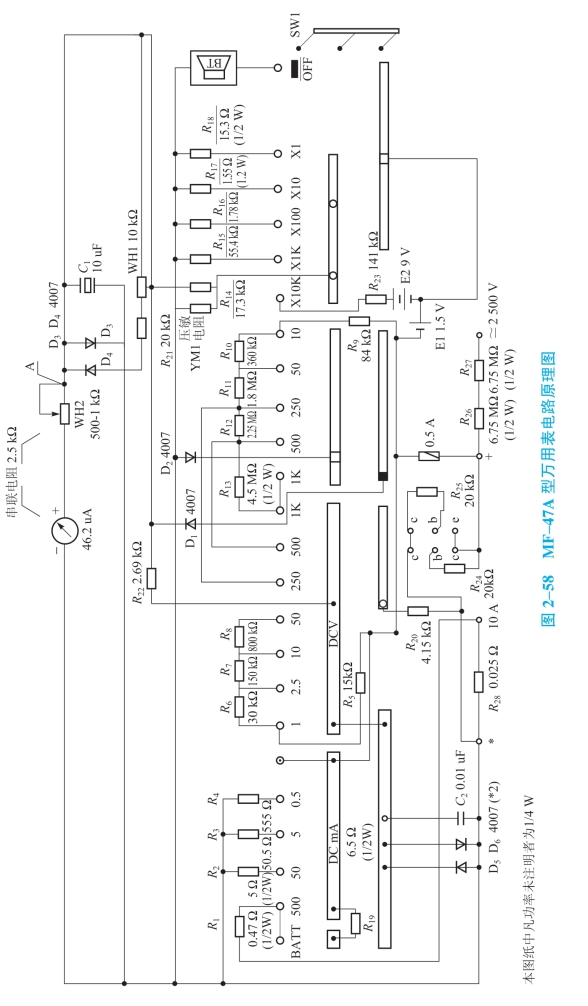

MF-47型万用表电路原理图如图2-58所示。

（1）根据结构件清单、元器件清单对结构件、元器件核对。

（2）对表头、保险丝、二极管、电容、电阻等元器件检测好坏。

（3）各部分电路装配。根据原理图分别将万用表直流电流挡电路、直流电压挡电路、交流电压挡电路、直流电阻挡电路、晶体管hFE测试电路等电路进行装配。在各部分电路装配完毕后，对整个印制电路板进行整理。整理的内容包括元器件的安装高度是否符合工艺要求，安装是否美观等。

（4）MF-47型万用表总装配。

①前盖的装配。

a.铆前盖挡位接触片。挡位接触片一般在出厂前已安装，可免去此步骤。

b.用空心钉铆紧1.5 V电池架，注意铆紧时空心钉的端面与电池架要用垫铁垫平保持紧密接触。

c.安装晶体管测试座。先将6个插针尾部插入测试座垫片，然后放入测试座孔内固定，再用胶将测试座、测试座垫片与前盖板粘合起来。

d.粘挡位刻度牌。在挡位刻度牌反面和前盖挡位刻度牌位置均匀涂上适量的黏合剂，对准相应位置粘牢。

e.截取直径1.5 mm的康铜丝按要求形状绕成0.6 Ω电阻，焊接双引线焊片。(www.daowen.com)

f.安装表笔接线柱。将两个长接线柱套上接线柱绝缘套分别插入前盖挡位刻度牌“COM”和“5 A”位置，按要求位置装好R1两端焊片，用螺母将其紧固，用同样的方法将短接线柱插入前盖挡位刻度牌“2 500 V”和“+”孔内，按要求位置将焊片用螺母紧固。

g.安装调零电位器。将电位器R46的紧固螺母、垫圈卸下，按要求位置装好R46，从前盖正面装上垫圈、螺母并将其紧固。

h.安装保险架。在前盖保险架位置放好保险架，并用M2×3螺钉将其紧固。

i.安装挡位旋钮。在三只弹簧上涂上适量凡士林，分别装在挡位旋钮和前盖弹簧位置孔内，在挡位旋钮弹簧上面位置装入小电刷，在前盖弹簧上面分别装入钢珠，再将挡位旋钮中心轴从前盖正面的挡位中心孔装入，安装到位后两者按在一起翻转过来，用Ω型开口垫片插入挡位旋钮中心轴的槽内将其锁住。

j.安装表头。从前盖正面装入表头，用M3×6螺钉将表头紧固。

② 前盖板、装配板的连接与装配。先将支架装配板接线面上的引出导线焊牢。焊接完成后，装配板下端两小孔穿入长接线柱，装上垫圈、螺母，上端小孔装入M3×6螺钉，将其紧固。在挡位旋钮中心轴依次装上φ5垫圈、大电刷（与挡位旋钮指示位置一致）、M5螺母，将其紧固。

③后盖装配。用2只旋导螺钉分别依次套提手垫圈、提手、提手垫圈后穿入后盖两侧面孔内，分别在后盖内旋上提手螺母，适当用力上紧（提手旋转、支撑自如），装上电池盖，待整机调试完毕后将后盖与前盖通过3只M3×25十字螺钉紧固。

（5）MF-47型万用表调试。

本表是2.5级指针表，精度要求不是太高，所以在没有专用校调试设备的情况下，用数字万用表可简单校验，方法如下。

将数字万用表挡位打至20 K挡，黑表棒接指针万用表COM一端，红表棒接二极管D1负极（或A点），调整WH2，使数字表显示值为2.5 K，只要装配没有错误，该表基本准确。

另一种方法，焊好表头引线正端，数字表拨至20 K挡，红表棒接A点，黑表棒接表头负端，调可调电阻WH2，使显示值为2.5 K，调好后焊好表头线负端。

3.实训报告要求

（1）实训的名称、时间、目的、电路和内容。

（2）归纳MF-47型万用表安装过程。

（3）总结MF-47型万用表调试过程。

（4）总结本次实训的心得体会。
