1.实验目的

（1）熟悉Multisim 10的仿真实验法，进一步熟悉元器件故障设置的方法。

（2）掌握含独立源的线性二端网络外特性测试方法。

（3）掌握实验测定戴维南等效电路参数的方法，并验证戴维南定理。

2.实验内容及步骤

（1）测量只含独立电源的线性二端网络外特性。

①双击Multisim 10图标，启动Multisim 10，创建如图2-56所示电路。

② 双击数字万用表XMM1图标，在面板上单击“V”和“－”（直流）按钮，即万用表所测量的是直流电压值；双击电流表图标，在其“Value”的默认设置中，“Mode”为“DC”（即测量直流），“Resistance”为“1 nΩ”，符合直流电流测量要求。

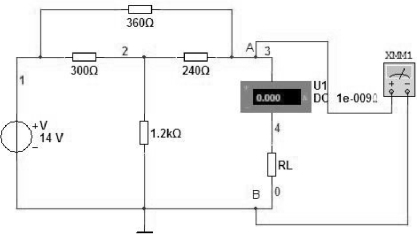

图2-56　戴维南定理仿真实验电路

③按表2-2所列数据改变RL值，用数字万用表及电流表测量RL两端的电压U及流过RL的电流IL，测量数据记录在表2-2中。根据数据表中的数据画出外特性曲线（称曲线1）。

表2-2　含独立电源的线性二端网络外特性测量数据表

（2）戴维南等效电路参数的测定。

①在图2-56中，双击数字万用表XMM1图标，在面板上单击“A”和“－”（直流）按钮，即万用表所测量的是直流电流值。启动仿真开关，测量A、B两端的短路电流值ISC（即含源线性二端网络的短路电流）。(www.daowen.com)

② 双击电阻RL图标，将电阻RL设置为开路（在弹出的对话框中，单击Fault按钮，选中open，并选一个断开端点）。双击万用表XMM1图标，在面板上选择“V”和“－”，即万用表所测量的是直流电压值。启动仿真开关，测量A、B两端开路电压值UOC（即负载RL开路时含源线性二端网络的开路电压）。

③根据戴维南等效电阻等于电路的开路电压和短路电流的比值。故图2-56电路的戴维南等效电阻RO＝UOC/ISC。

④ 根据实验方法测得A、B两端开路电压值UOC及等效电阻RO，并与理论计算得到的开路电压及等效电阻值进行比较。

（3）戴维南等效电路的验证。

根据实验测得的图2-56含源二端网络的戴维南等效电路参数UOC及RO，创建如图2-57所示的戴维南等效电路。

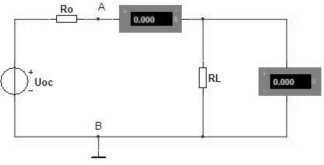

图2-57　戴维南等效电路

按表2-3所列数据改变RL值，用数字万用表及电流表测量RL两端的电压U及流过RL的电流IL，测量数据记录在表2-3中，根据表内的数据画出外特性曲线（称曲线2）。

表2-3　戴维南等效电路外特性测量数据表

3.实验报告要求

（1）实验的名称、时间、目的、电路和内容。

（2）理论计算图2-56中A、B两端含源二端网络的戴维南等效电路参数，并与测量所得结果进行比较。

（3）根据表2-3记录的数据画出图2-57所示戴维南等效电路的外特性曲线2，并与图2-56所示二端网络的外特性曲线1加以比较（为便于比较，两条曲线可画在同一坐标平面上，但应用虚、实线将两条曲线分开来），并得出结论。

（4）测量含源线性二端网络的开路电压UOC和短路电流ISC，讨论由RO＝UOC/ISC计算的方法，有什么使用条件？
