如图2-15（a）所示，几个实际电压源模型串联时可等效为一个实际电压源模型，如图2-15（b）所示。

其中

如图2-16（a）所示，几个实际电流源模型并联时可等效为一个实际电流源模型，如图2-16（b）所示。其中

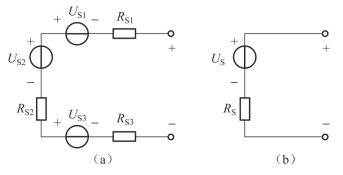

图2-15　实际电压源模型串联

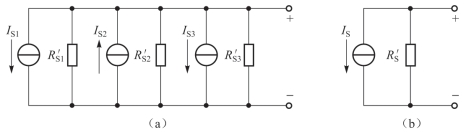

图2-16　实际电流源模型并联

如图2-17（a）所示，理想电压源与任何二端元件（或支路）并联可等效为该理想电压源，如图2-17（b）所示。

如图2-18（a）所示，理想电流源与任何二端元件串联可等效为该理想电流源，如图2-18（b）所示。

图2-17　理想电压源与二端元件并联

图2-18　理想电流源与二端元件串联

两种电源模型等效变换的应用举例(www.daowen.com)

理想电压源、电流源的串、并联已在第2.1.3节中讨论。

例2.4 试求图2-19中所示各电路的等效电路。

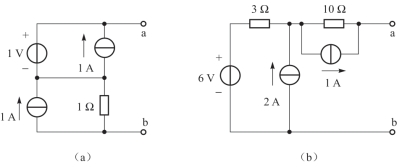

图2-19　例2.4电路图

解：①图2-19（a）中，1 V的电压源与1 A的电流源并联可等效为1 V的电压源；1 A的电流源与1 Ω的电阻并联可等效为1 V的电压源与1 Ω的电阻串联，如图2-20（a）所示；最后对图2-20（a）进行合并简化，得到图2-20（b）所示的等效电路。

② 图2-19（b）中，6 V的电压源与3 Ω的电阻串联可等效为2 A的电流源与3 Ω的电阻并联，如图2-21（a）所示，图2-21（a）中两个并联电流源合并成一个电流源，如图2-21（b）所示。图2-21（b）中将两组电流源与电阻并联等效成电压源与电阻串联，如图2-21（c）所示。最后对该电路进行合并简化，得到图2-21（d）所示的等效电路。

图2-20　例2.4（a）的解

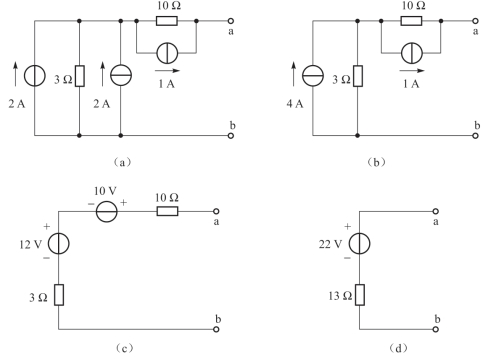

图2-21　例2.4（b）的解

例2.5 利用电源的等效变换求图2-22（a）所示电路中2 Ω电阻上的电流I。

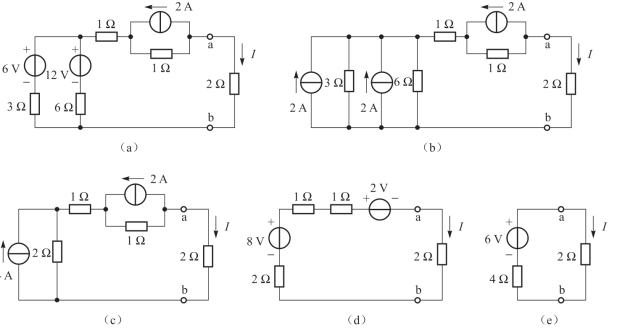

图2-22　例2.5电路图

解：将图2-22（a）所示电路中a、b端钮左边的电路利用电源的等效变换进行化简，化简过程如图2-22（b）、（c）、（d）、（e）所示。由欧姆定律可得

从例2.5的分析过程可看出，利用电源等效变换分析电路，可将电路化简成单回路电路来求解，这种方法通常适用于多电源电路。但需注意的是，在整个变换过程中，所求量的所在支路不能参与等效变换，把它看成外电路始终保留，否则，变换不等效。
