在第1章中已介绍了实际电压源和实际电流源模型，分别如图2-13（a）、（b）所示。那么，实际电源用哪一种电源模型来表示？对外电路而言，只要两种电源模型的外部特性一致，则它们对外电路的影响是一样的。因此，实际电源可以用实际电压源模型表示，也可以用实际电流源模型表示。为了方便电路的分析和计算，我们常常把两种电源模型进行等效变换。

对于图2-13（a），其伏安特性为

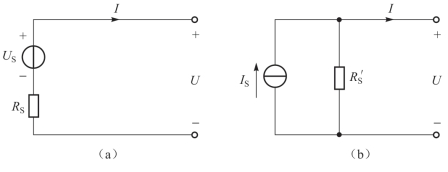

图2-13　两种电源模型

对于图2-13（b），其伏安特性为

根据等效的定义，图2-13（a）与（b）若要相互等效，则两者的伏安特性必须一致，比较式（2.22）与式（2.23），可得

(www.daowen.com)

这就是两种电源模型等效的条件。在运用上式进行等效变换时要注意US和IS参考方向的关系：IS的参考方向与US从负极指向正极的方向相一致。

需要强调的是，两种电源模型等效变换仅对外电路成立，对电源内部及内部功率是不等效的。对理想电压源和理想电流源来说，因为其不具备相同的伏安特性，因此不能进行等效变换。

例2.3 试求图2-14（a）、（c）所示电路的等效变换。

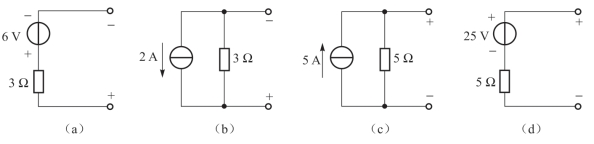

图2-14　例2.3电路图

解：图2-14（a）所示的实际电压源模型，可等效变换为图2-14（b）所示实际电流源模型

图2-14（c）所示为一实际电流源模型，可等效变换为如图2-14（d）所示实际电压源模型
