输入命令的方式：

·单击菜单栏中的【绘图】/【块】/【定义属性】命令。

·命令行输入：attdef↙。

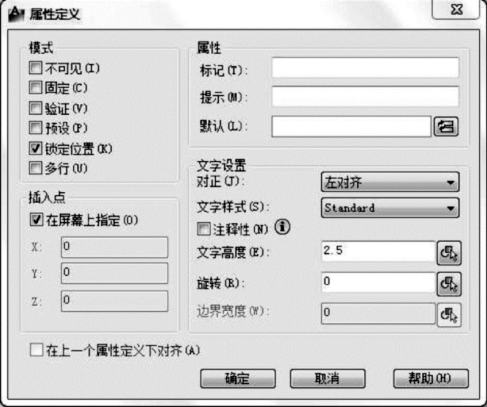

打开如图5-37所示的【属性定义】对话框。

图5-37　【属性定义】对话框

创建图块的步骤如下：

（1）绘制粗糙度符号。

（2）定义文字样式“文字35”。

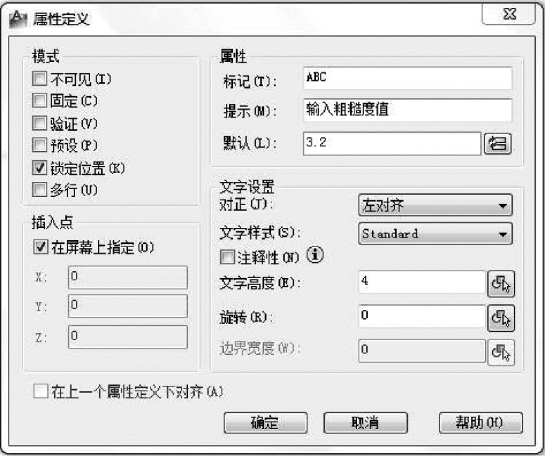

（3）执行定义属性命令。在【属性定义】对话框中，按图设定参数。如图5-38所示。

图5-38　【属性定义】对话框

（4）单击【确定】按钮。AutoCAD提示指定起点，在此提示下用鼠标在绘图区选择点，确定属性在图块中的插入点位置，即完成标记为ABC的属性定义，且AutoCAD将该标记按指定的文字样式和对齐方式显示在对应位置。如图5-39所示。

(www.daowen.com)

图5-39　定义含有属性的粗糙度符号

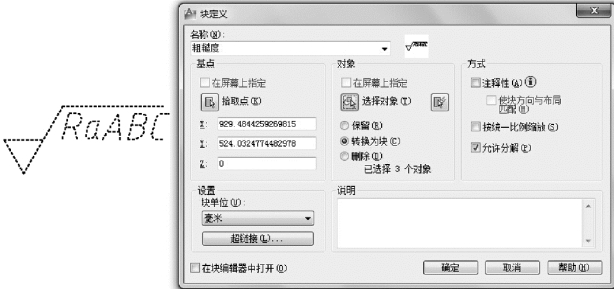

（5）定义块。执行【定义块】命令，AutoCAD弹出块定义对话框，在该对话框中选择插入几点和用于定义块的对象，包括组成粗糙度符号的3条直线及上一步定义的属性。如图5-40所示。

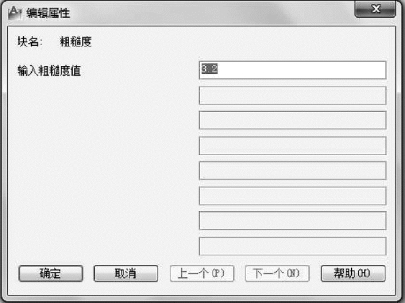

（6）单击对话框中【确定】按钮，AutoCAD弹出【编辑属性】对话框，如图5-41所示。

图5-40　选择对象

图5-41　【编辑属性】对话框

（7）单击【编辑属性】对话框中【确定】按钮，完成块的定义，并显示出一个对应的块。如图5-42所示。

图5-42　粗糙度块

对话框中其他选项的含义如下：

【模式】选项组用来设置当在图形插入块时，与块对应的属性值的模式。【不可见】复选框，设置插入块后是否显示属性值。【固定】复选框，设置属性是否为固定值。【验证】复选框，设置插入块时是否效验属性值。【预置】复选框，确定当插入有预置属性值的块时，是否将属性值设成默认值。【锁定位置】复选框，确定是否锁定属性在块中的位置。【多行】复选框，指定属性值是否可以包含多行文字。

建立了含有属性的粗糙度符号后，如果在执行插入图块命令时，AutoCAD会提示输入属性值，也就是说该图块适合不同的粗糙度值的标注。如果直接按“Enter”键可以标注出默认值3．2。

用户可以试着用一样的方法把基准符号定义成含有属性的块。
