1）内部图块

输入命令的方式：

·单击【绘图】工具栏中的【块定义】按钮。

·单击菜单栏中的【绘图】/【块】/【创建】命令。

·命令行输入：block↙。

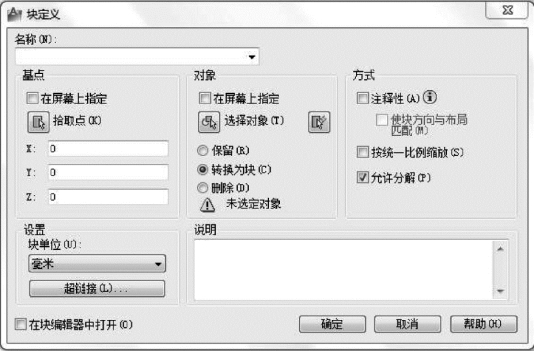

打开如图5-23所示的【块定义】对话框。

图5-23　【块定义】对话框

创建图块的步骤如下：

（1）绘制粗糙度符号。

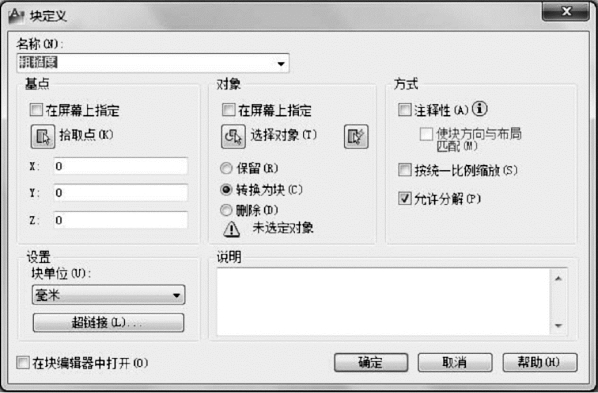

（2）执行创建块命令。在【块定义】对话框中，输入要创建的图块的名称。如图5-24所示。

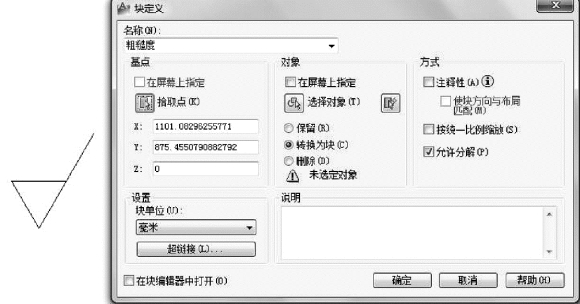

（3）拾取图形块的基点。单击【块定义】工具按钮，回到绘图区域选择源图形的一个断点为对象，然后单击鼠标右键结束，返回到【块定义】对话框，如图5-25所示。

图5-24　【块定义】对话框

图5-25　指定基点

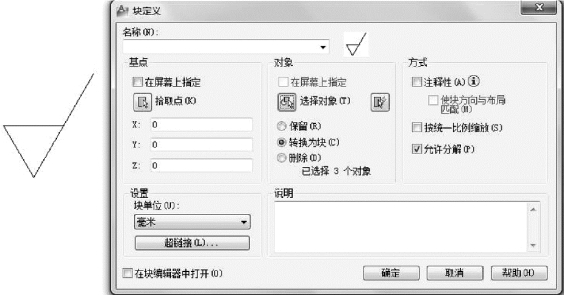

（4）选择对象。单击【块定义】对话框中对象栏工具按钮，选取要定义成块的图形对象。回到源图形，分别选取三条直线为对象，然后单击鼠标右键结束，返回到【块定义】对话框如图5-26所示。单击【确定】按钮，完成块的定义。

该对话框上其他选项的含义如下：

【方式】选项组用来指定块的设置。【注释性】复选框指定块是否为注释性对象。【按统一比例缩放】复选框，指定插入块时是按统一的比例缩放，还是沿各坐标轴方向采用不同的缩放比例。【允许分解】复选框指定插入块后是否可以将其分解，即分解成组成块的各基本对象。

【设置】选项组指定块的插入单位和超链接。

图5-26　选择对象(www.daowen.com)

【在块编辑器中打开】复选框，选中后可以在块编辑器中打开当前的块定义，从而进行编辑。

用Block命令定义的图块只能在定义图块的图形中调用，而不能在其他图形中调用。

2）外部图块

外部块可将图形文件中的整个图形、内部块或某些实体写入一个新的图形文件，其他图形文件均可以将它作为块调用。外部块定义的图块是一个独立存在的图形文件，相对于Block命令定义的内部块，它被称作外部块。

输入命令的方式：

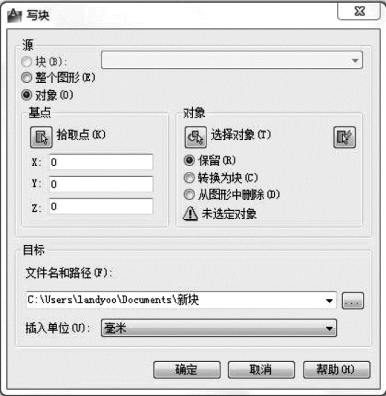

·命令行输入：wblock↙（缩写w）。打开如图5-27所示的【写块】对话框。

图5-27　【写块】对话框

创建外部图块的步骤如下：

（1）绘制基准符号。

（2）执行创建外部块命令。在【写块】对话框中，在【源】选项卡中选择【对象】选项。如图5-27所示。

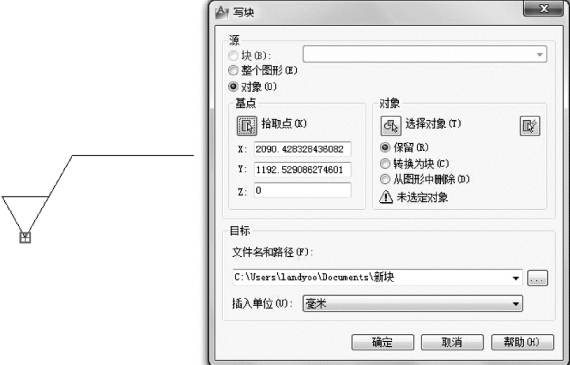

（3）拾取图形块的基点。单击【写块】对话框中【基点】栏工具按钮，回到绘图区域选择源图形的一个断点为对象，然后单击鼠标右键结束，返回到【写块】对话框，如图5-28所示。

图5-28　指定基点

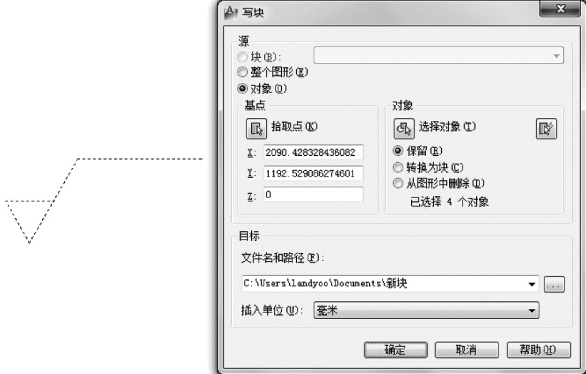

（4）选择对象，单击【写块】对话框中【对象】栏工具按钮，选取要定义成块的图形对象。回到源图形，分别选取三个元素为对象，然后单击鼠标右键结束，返回到【写块】对话框如图5-29所示。

图5-29　选择对象

（5）在【写块】对话框中【目标】栏指定生成块的保存路径和文件名，【插入单位】为毫米，如图5-30所示。

（6）单击【确定】按钮，生成基准符号外部块。

图5-30　【写块】对话框
