基线标注和连续标注的区别与应用

时间:2023-06-17 理论教育 版权反馈
【摘要】:1)基线标注用于标注从同一个基准引出的多个尺寸。★各基线尺寸间距离是在标注样式中设定的。输入命令的方式:·单击工具栏中的按钮。图5-8连续标注示例★连续命令操作前,第一个尺寸必须用线性标注命令进行标注,再使用连续命令标注其余尺寸。★所注基线尺寸数值只能使用内测值,标注中不能重新指定。

基线标注和连续标注的区别与应用

1)基线标注

用于标注从同一个基准引出的多个尺寸(即多个尺寸使用同一条尺寸界线)。

输入命令的方式:

·单击【标注】工具栏中的【基线】按钮

·单击菜单栏中的【标注】/【基线】命令。

·命令行输入:dimbaseline↙(缩写dba)。

命令行提示:

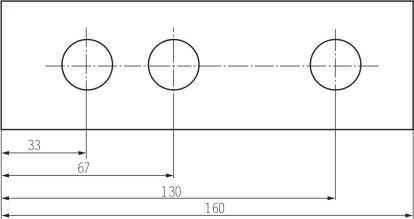

基线标注示例如图5-7所示。

图5-7 基线标注示例

【放弃(U)】:可撤销前一个基线尺寸。

【选择(S)】:重新指定基线尺寸第一尺寸界线的位置。

★基线命令操作前,第一个尺寸必须用线性标注命令进行标注(如图4-48中的33),再使用基线命令标注其余尺寸(如图4-48中的60、110、155)。

★各基线尺寸间距离是在标注样式中设定的(见标注样式设置,常用7~10 mm)。★所注基线尺寸数值只能使用内测值,标注中不能重新指定。(www.daowen.com)

2)连续标注

用于标注首尾相接的若干个连续尺寸。

输入命令的方式:

·单击【标注】工具栏中的【连续】按钮

·单击菜单栏中的【标注】/【连续】命令。

·命令行输入:dimcontinue↙(缩写dco)。

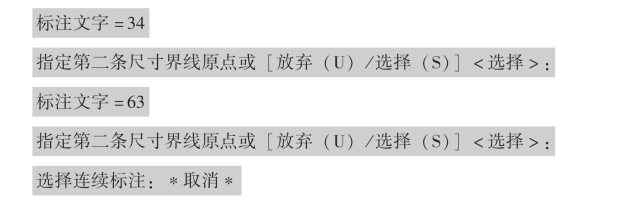

命令行提示:

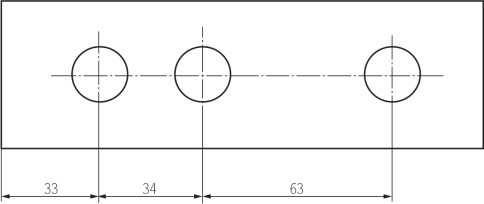

连续标注示例如图5-8所示。

图5-8 连续标注示例

★连续命令操作前,第一个尺寸必须用线性标注命令进行标注(如图4-50中的33),再使用连续命令标注其余尺寸(如图5-8中的34、63)。

★所注基线尺寸数值只能使用内测值,标注中不能重新指定。
