1）线性标注

用于标注水平或垂直的线性尺寸，通过捕捉两个点来创建标注，也可创建尺寸线和尺寸界限旋转的标注。

输入命令的方式：

·单击【标注】工具栏中的【线性】按钮。

·单击菜单栏中的【标注】/【线性】命令。

·命令行输入：dimlinear↙（缩写dil）。

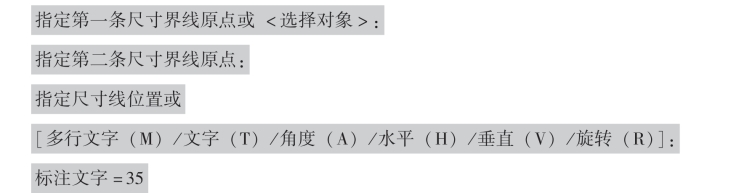

命令行提示：

线性标注示例如图5-1所示。

【〈选择对象〉】：可按“Enter”键，直接选择线段。

【多行文字（M）】：打开多行文本编辑器重新指定尺寸数字。

【文字（T）】：直接在命令行重新指定尺寸数字（单行文字方式）。

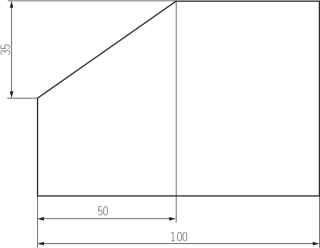

图5-1　线性标注示例

【角度（A）】：输入角度可使尺寸文字旋转一个角度标注（字头向上为零角度）。(www.daowen.com)

【水平（H）】：指定尺寸线水平标注（操作时可直接拖动）。

【垂直（V）】：指定尺寸线垂直标注（操作时可直接拖动）。

【旋转（R）】：指定尺寸线和尺寸界限旋转的角度（以原尺寸线为零起点）。

2）对齐标注

用于标注一个与标注对象平行的尺寸，可标注倾斜方向的尺寸，也可标注线性尺寸。但线性标注不能标注倾斜方向的尺寸。

输入命令的方式：

·单击【标注】工具栏中的【对齐】按钮。

·单击菜单栏中的【标注】/【对齐】命令。

·命令行输入：dimaligned↙（缩写dal）。

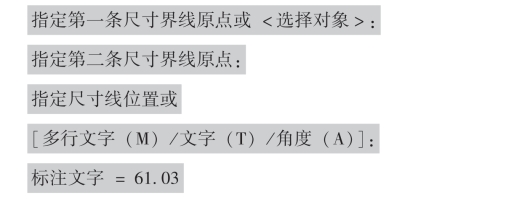

命令行提示：

对齐标注示例如图5-2所示。

图5-2　对齐标注示例
