涡轮箱体零件图样的绘制技巧

1)绘制主视图

(1)单击【绘图】工具栏的【直线】按钮,绘制底边线及定位线,如图4-50a所示。

(2)利用【直线】、【圆】、【修剪】、【偏移】命令绘制主视图的主要轮廓线及左右两部分细节的绘制,如图4-50b所示。

图4-50a 绘制底边线及定位线

图4-50b 绘制主视图的主要轮廓线

2)绘制左视图

(1)绘制水平投影线、左视图对称线和左、右端面线。利用【修剪】命令完成左视图主要轮廓线,如图4-50c所示。

(2)利用【直线】、【圆】、【修剪】、【偏移】命令完成左视图绘制,如图4-50d所示。

图4-50c 绘制左视图

图4-50d 完成左视图绘制(www.daowen.com)

3)绘制俯视图

(1)利用【直线】、【修剪】、【偏移】命令绘制俯视图轮廓线,如图4-50e所示。

(2)利用【直线】、【圆】、【修剪】、【偏移】、【圆角】命令完成俯视图绘制,如图4-50f所示。

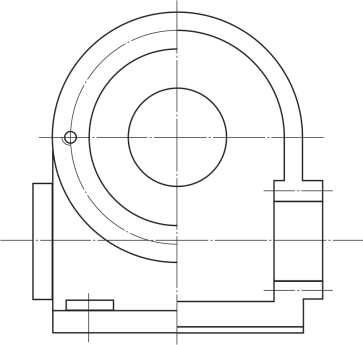

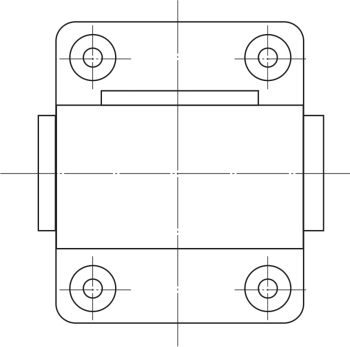

图4-50e 绘制俯视图

图4-50f 完成俯视图

4)利用【圆角】命令完成R3~R5的铸造圆角,如图4-50g所示。

图4-50g 倒R3~R5的铸造圆角

5)填充剖面线

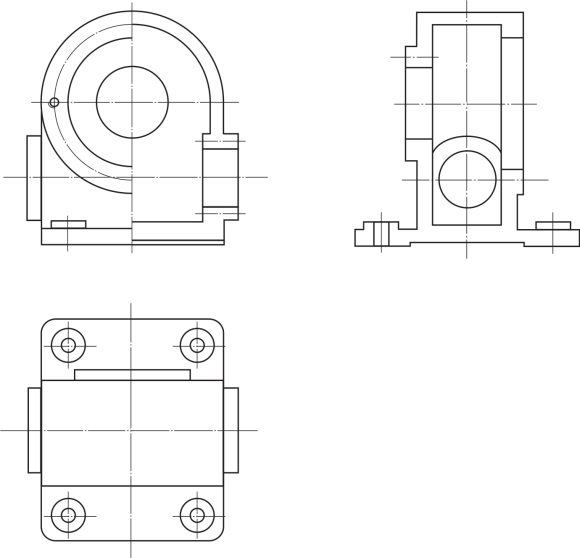

根据零件图要求填充剖面线,如图4-50h所示。

图4-50h 填充剖面线
