如何绘制输出轴?

(1)绘制中心线。

选择“中心线”图层,单击【绘图】工具栏的【直线】按钮,单击任意一点为中心线的起始点,输入340↙,完成中心线的绘制,如图4-48a所示。

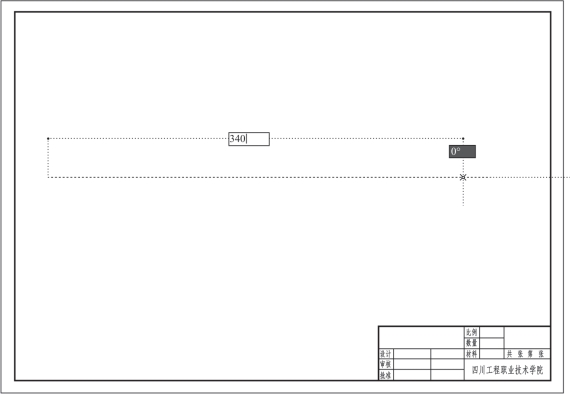

图4-48a 绘制中心线

(2)偏移操作。

单击【修改】工具栏的【偏移】按钮,根据命令提示输入38↙,单击选择中心线,选择偏移侧,完成中心线的偏移,如图4-48b所示。

图4-48b 偏移操作

(3)依照上述方法,分别绘制出其他线,如图4-48c所示。具体偏移尺寸根据图样选择。

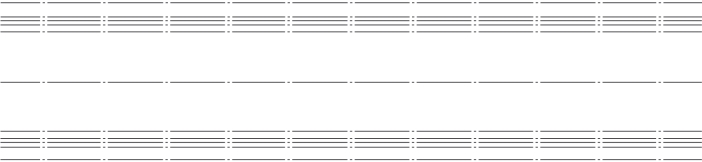

图4-48c 水平线的偏移

(4)绘制竖直线。

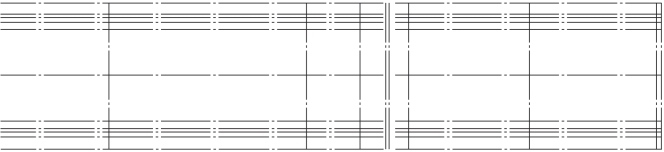

用直线命令,在右侧绘制一条竖直线。单击【修改】工具栏的【偏移】按钮,根据命令行提示,依次完成如图4-48d所示的竖直线的偏移。

图4-48d 竖直线的偏移

(5)修剪多余线。

单击【修改】工具栏的【修剪】按钮,修剪不需要的线段,编辑出完整的轮廓形状,如图4-48e所示。

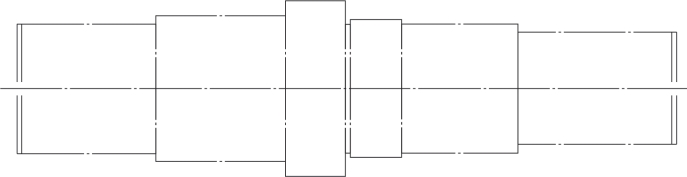

图4-48e 修剪多余图线

(6)调整线型。

选取利用偏移生成的水平中心线和竖直中心线,在图层工具栏的图层列表中选择【粗实线】,完成线型调整,如图4-48f所示。

图4-48f 调整图形线型

(7)倒角。(www.daowen.com)

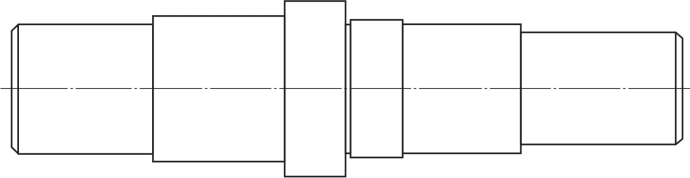

单击【修改】工具栏的【倒角】按钮,根据提示完成左、右两端2×45°的倒角,如图4-48g所示。

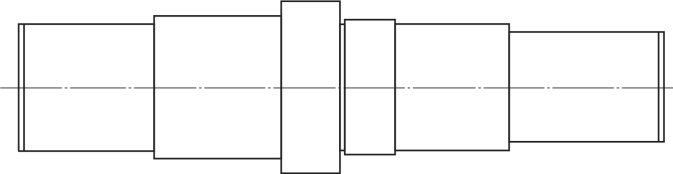

图4-48g 绘制倒角

(8)绘制键槽

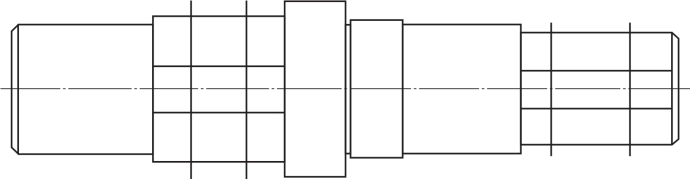

通过偏移完成如图4-48h所示的轮廓线。偏移距离参照图形尺寸。

图4-48h 绘制偏移线

单击【绘图】工具栏的【圆】按钮,选择圆心,输入半径10↙,完成圆的绘制,如图4-48i所示。

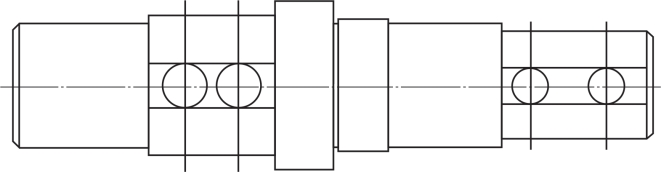

图4-48i 绘制键槽

单击【修改】工具栏的【修剪】按钮,修剪不需要线段。编辑出键槽轮廓形状,如图4-48j所示。

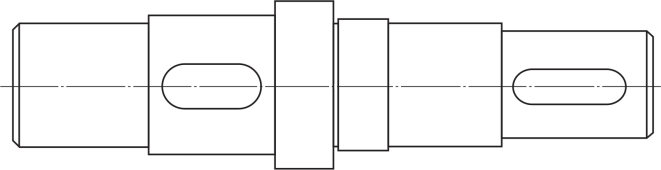

图4-48j 完成键槽绘制

(9)绘制剖视图

利用【直线】、【圆】、【修剪】、【偏移】命令完成剖视图绘制,如图4-48k所示。

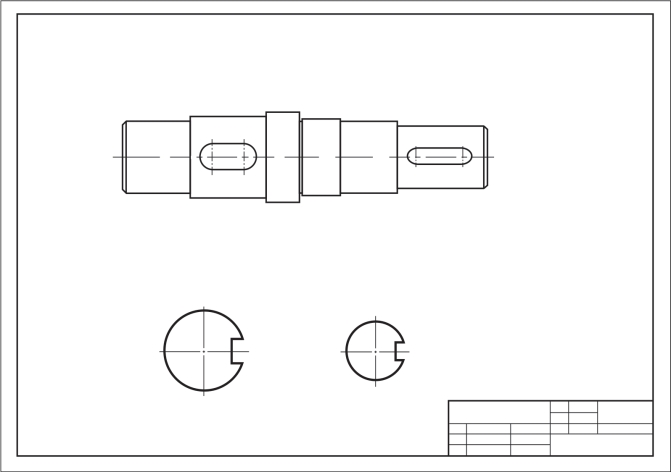

图4-48k 绘制剖视图

(10)填充剖面线。

单击【绘图】工具栏中的【图案填充】按钮,弹出【图案填充和渐变色】对话框,在【类型和图案】选项组的【图案】下拉列表框中,选择“ANSI31”,在【边界】选项组中,单击【添加:拾取点】按钮,如图4-48l所示。

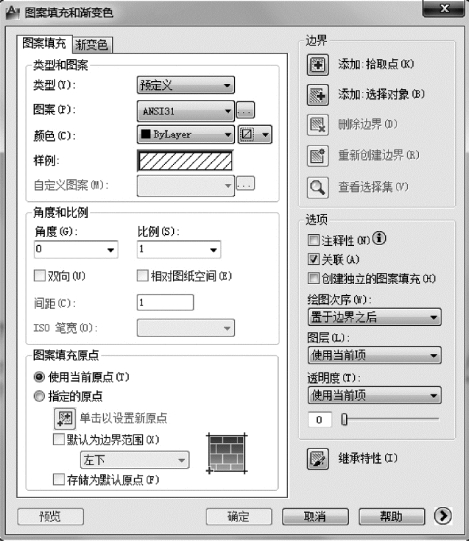

图4-48l 【图案填充和渐变色】对话框

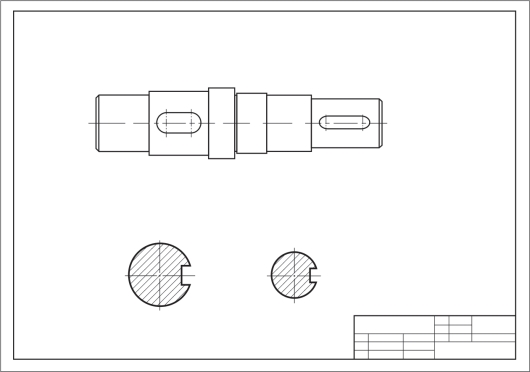

单击【图案填充和渐变色】对话框中的【确定】按钮,绘制剖面线。完成输出轴的图线绘制,如图4-48m所示。

图4-48m 输出轴的图线绘制
