在【多重引线样式管理器】对话框中单击【新建（N）】按钮，弹出【创建新多重引线样式】对话框，在【新样式名（N）】文本框中输入“箭头引线”，单击【继续（O）】按钮，如图4-42b所示。弹出【修改多重引线样式：箭头引线】对话框，如图4-42c所示。

图4-42b　【创建新多重引线样式】对话框

图4-42c　【修改多重引线样式】对话框

在此对话框中有3个选项卡，分别为【引线格式】选项卡、【引线结构】选项卡和【内容】选项卡。这些都可进行设置。

【引线格式】选项卡：

【类型（T）】：用于设置引线的线形，一般情况下选择“直线”（默认方式）。

【箭头符号（S）】：用于设置箭头符号的类型，选择“实心闭合”。

【箭头大小（Z）】：用于设置箭头符号的大小，设置为“3”，如图4-42c所示。

【引线结构】选项卡（如图4-42d所示）：(www.daowen.com)

【最大引线点数（M）】：用于设置引线的段数，一般情况下选择“2”。

【设置基线距离（D）】：用于设置基线的距离，一般情况下选择“1”。

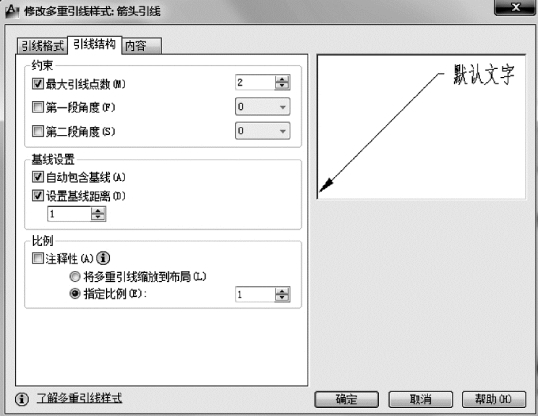

图4-42d　【引线结构】选项卡

【内容】选项卡（如图4-42e所示）：

【文字样式（S）】：用于通过下拉列表选择“文字样式”，选择“工程字5”。

【连接位置-左】：用于设置引线的段数，例如选择“最后一行加下划线”。

【连接位置-右】：用于设置基线的距离，例如选择“最后一行加下划线”。

【基线间距（G）】：用于设置基线的距离，一般情况下选择“1”。

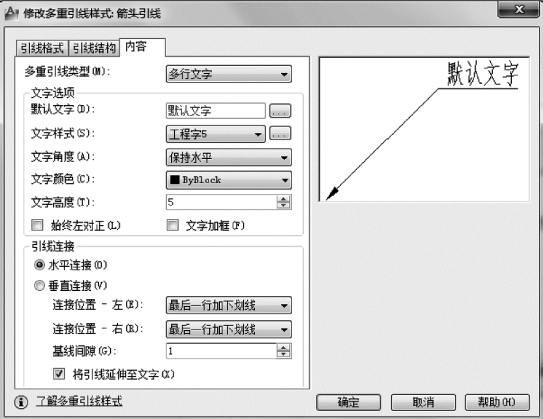

图4-42e　【内容】选项卡
