在创建标注时，可以基于AutoCAD当前的标注样式进行修改。如采用AutoCAD样板文件建立的图形文件，如果开始绘制新的图形时选择米制单位，系统默认的标注样式为“ISO-25”。

1）【标注样式管理器】对话框界面

输入命令的方式：

·单击【样式】工具栏中的【标注样式】按钮。

·单击菜单栏中的【格式】/【标注样式】命令。

·命令行输入：dimstyle↙（缩写ddim）。

弹出【标注样式管理器】对话框，如图4-34所示。AutoCAD提供了尺寸标注的基本样式“ISO-25”作为当前标注样式。

【标注样式管理器】对话框中各按钮作用如下：

【置为当前（U）】：选择一种标准标注样式，且设置为当前的尺寸标注样式。

【新建（N）】：新建一个标注样式。

【修改（M）】：修改现有的标注样式的内容。

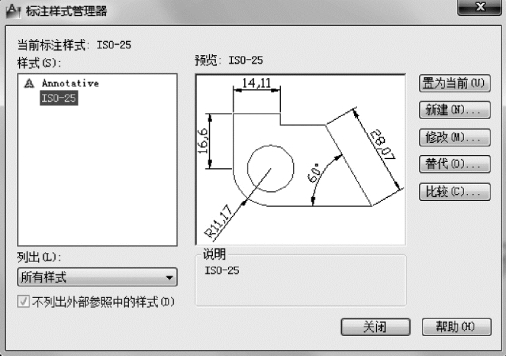

图4-34　【标注样式管理器】对话框

【替代（O）】：在标注尺寸的过程中会遇到一些特殊格式的标注（例如标注公差），可设置一个临时公差样式，其他的公差都是在此基础上利用“替代”标注。

【比较（C）】：标注样式的参数比较多，可以对样式的各个参数进行比较，从而了解不同的总体特性。

2）标注样式的内容

下面以修改“ISO-25”标注样式为例，了解一下标注样式的内容。在【标注样式管理器】对话框中单击【修改（M）】按钮，弹出【修改标注样式】对话框，如图4-35所示。

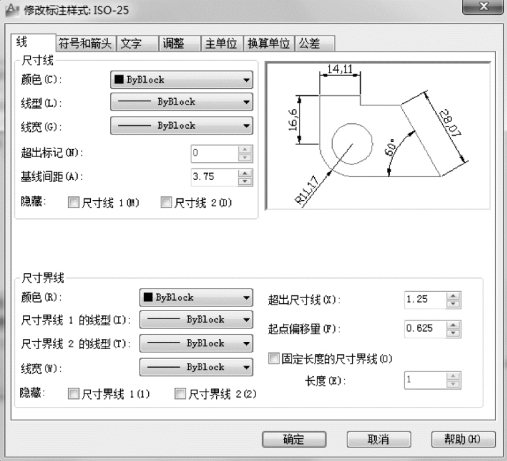

图4-35　【修改标注样式】对话框(www.daowen.com)

在此对话框中有8个选项卡，分别为【线】、【符号和箭头】、【换算单位】、【文字】、【调整】、【主单位】、【换算单位】及【公差】。这些都可进行修改，下面将选项卡中主要选项进行介绍。

【线】选项卡：

【基线间距（A）】：用于设置基线标注时，相邻两条尺寸线之间的距离。

【超出尺寸线（X）】：用于设置尺寸界线超出尺寸线的量。

【起点偏移量（F）】：用于设置自图形中定义标注的点到尺寸界线的偏移距离。

【符号和箭头】选项卡：

【第一个（T）】：用于设置箭头的类型。

【箭头大小（I）】：用于显示和设置箭头的大小。

【文字】选项卡：

【文字样式（Y）】：文字样式用于通过下拉列表选择【文字样式】，也可通过单击右侧按钮打开【文字样式】对话框设置新的文字样式。符合工程图样的文字样式为“gbeitc．sbx”字体且使用大字体为“gbcbig．sbx”字体。

【从尺寸线偏移（O）】：用于确定尺寸文本和尺寸线之间的偏移量。

【水平】：用于无论尺寸线的方向如何，尺寸数字的方向总是水平的。用于引出标注和角度标注。

【与尺寸线对齐】：用于尺寸数字保持与尺寸线平行。用于直线尺寸标注。

【ISO标准】：用于当文字在尺寸界线内时，文字与尺寸线对齐。当文字在尺寸界线外时，文字水平排列。

【主单位】选项卡：

【单位格式（U）】：用于设置标注文字的单位格式，可供选择的有“小数”“科学”“建筑”“工程”和“分数”等格式，工程制图中的常用格式是“小数”格式。

【精度（P）】：用于确定主单位数值保留几位小数，一般选取“0．00”。

【小数分隔符（C）】：用于当【单位格式（U）】采用小数格式时，用于设置小数点的格式标准，这里设置为“．”（句号）。
