尺寸标注需要遵循一定的规则，例如GB/T 4458．4-2003《机械制图尺寸标注法》，这里列出尺寸标注的几条基本规则：

（1）机械零件的真实大小应该以图样中所标注的尺寸数值为准，与绘图比例及绘图的准确度无关。

（2）图样中的尺寸单位为mm时，不需要标出计量单位的代号或者名称，例如68、R30、φ92等；当采用其他单位时，则必须注明相应的计量单位的代号或者名称，例如以英寸为单位时，需要在尺寸后面用“″”表示；当角度尺寸以度为单位时，需要在图样的尺寸后标上符号“°”。

（3）机件的每一个尺寸，在图样中一般只标注一次，并且要标注在最能反映该结构的视图或者图形上。

（4）图样中所标注的尺寸应为零件完工后的尺寸，否则应另加说明。

（5）在保证不致引起误解和不产生理解多义性的前提下，力求简化标注。

下面结合尺寸注法的国家标准，说明尺寸标注中的一些规范和注意事项，这部分的内容可以作为平时设计时的参考资料。

1）线性

线性尺寸的数字可在360°的方向进行标注，尽可能避免在图示90°～120°和270°～300°范围之内标注尺寸；当无法避免时，可按如图4-26所示的形式标注。在不致引起误解时，非水平方向的尺寸，其数字可水平地写在尺寸线的中断处。

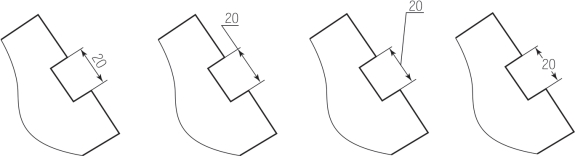

图4-26　线性尺寸的方向标注

2）角度

角度尺寸的尺寸界线应沿径向引出，尺寸线画成圆弧，其圆心是该角的顶点。值得注意的是，以往国标中要求尺寸数字应一律水平书写，但在AutoCAD中提供的默认的角度标注样式并不遵守这一规则。该尺寸数字一般注在尺寸线的中断处，必要时也可按图4-27所示的形式标注。

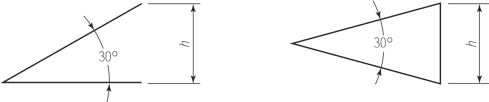

图4-27　角度尺寸的标注

3）圆

圆的直径尺寸标注一般按如图4-28所示的形式标注。

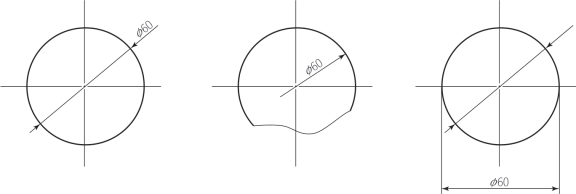

图4-28　圆的直径尺寸标注

4）圆弧的半径(www.daowen.com)

对于优弧（中心角≥180°的圆弧），一般标注其直径，尺寸线的一端无法画出箭头时，尺寸线必须超过圆心一段。对于中心角≤180°的圆弧，通常标注其半径；标注时，尺寸数字之前注有半径符号R。对于一些大圆弧，在图纸范围内无法标出圆心位置时，可按如图4-29所示的形式标注。

图4-29　大圆弧的半径标注

5）小尺寸

当尺寸界线之间的距离较小（即没有足够的位置来放置两个箭头和尺寸文本）时，可以将箭头画在尺寸区域之外，并指向尺寸界线。尺寸数字也可以写在外面或引出标注。当出现连续时，可在中间的尺寸界线上画上黑圆点来代替箭头，如图4-30所示。

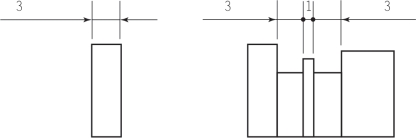

图4-30　小尺寸标注

6）球面

一般情况下，标注球面的尺寸应在φ或R之前加符号“S”，有时候为了不引起误解，可省略符号“S”。

7）斜度和锥度

斜度与锥度的标注如图4-31所示，其符号的方向应与斜度、锥度的方向一致。锥度也可以在轴线上标注。一般不需要在标注锥度的同时再标注其角度值。

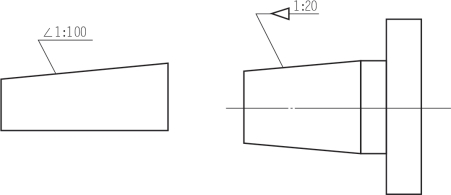

图4-31　斜度与锥度的标注

斜度和锥度符号的画法如图4-32所示，符号的高度为h/10，其中h为字高。

图4-32　斜度和锥度符号的画法

8）正方形结构

标注机械零件的断面为正方体结构时，可以采用“边长尺寸数字×边长尺寸数字”的形式，或者在边长的尺寸数字之前加注符号“□”，如图4-33所示。值得注意的是，当图形不能充分表达平面时，可在图形中添加相交的两条细实线（此为平面符号）来辅助表达。

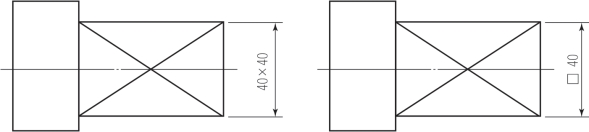

图4-33　正方体结构的标注
