在机械制图中，一个完整的尺寸是由尺寸文本、尺寸界线、尺寸线和尺寸线终端结构（如箭头）组成的，如图4-24所示。

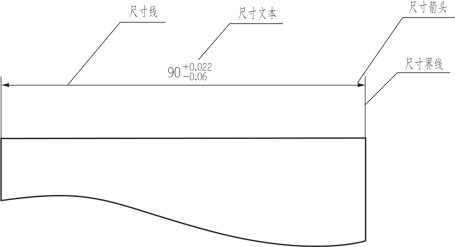

图4-24　尺寸组成要素

1）尺寸文本

尺寸文本包括尺寸数字和符号，尺寸数字表示尺寸的数值，而符号一般出现在尺寸数字之前，例如在标注半径时，在尺寸数字前注有符号“R”，在标注直径时，在尺寸数字前注有符号“φ”。

尺寸文本一般放置在尺寸线的上方，也允许放置在尺寸线的中断处。其中，将尺寸文本放置在尺寸线的上方这种形式最为普遍。在同一张甚至是同一套图样中，尺寸标注应该采用统一的标注形式，推荐统一在尺寸线的上方放置尺寸文本。

2）尺寸界线

尺寸界线由图形的轮廓线、轴线或对称中心线处引出，用来表示所标注的尺寸的起止范围。尺寸界线用细实线绘制，它一般与尺寸线垂直，并且超出尺寸线1．5～4 mm。也可用轮廓线、轴线或对称中心线直接作为尺寸界线。

3）尺寸线

尺寸线位于相应的两尺寸界线之间，用细实线绘制。尺寸线不能用其他图线来替代，一般也不得与其他图线重合或在其延长线上。为了使标注工整、清楚，应该尽量避免与其他尺寸线或者尺寸界线相交。

标注线性尺寸时，尺寸线必须与所标注的线段平行。当有几条相互平行的尺寸线时，大尺寸应标注在小尺寸的外面，并且这些相同方向的各尺寸线之间的距离应大致均匀，间距最好大于5 mm。(www.daowen.com)

4）尺寸线终端结构

尺寸线终端结构主要分两种形式，一种为箭头，另一种为斜线。箭头适用于各种类型的图样，是目前广泛采用的形式。斜线形式适合标注某些线性尺寸，并且尺寸线与尺寸界线必须相互垂直，一般多在手工绘制草图时采用。

5）尺寸基准

在进行一些复杂图形的尺寸标注时，应根据几何图形的特点，选择合适的尺寸基准。尺寸基准被视为某些标注尺寸的起始位置，用来描述某一几何图形相对于基准的距离。

在二维机械图形中，通常需要指定两个尺寸方向的基准，从而可以沿两个方向进行其他定位。平面图形的基准可以为线基准和点基准，所述线基准多为轴线、对称线、主要轮廓线，而点基准多为圆心。

尺寸基准一般分为设计基准（设计时用以确定零件结构位置）和工艺基准（制造时用以定位、加工和检验）。零件的底面、端面、对称面、轴线及圆心等都可以作为尺寸基准。

6）尺寸的类型

标注是向图形中添加测量注释的过程。基本的标注类型包括：线性、径向（半径和直径）、角度、坐标和弧长等。其中线性标注可以是水平、垂直、对齐、旋转、基线或连续的，如图4-25所示。

从某种用途角度上分，零件图上标注的尺寸可以分为两类，一类是定形尺寸，另一类是定位尺寸，前者表示几何图形的形状，后者表示几何图形之间的相对位置。

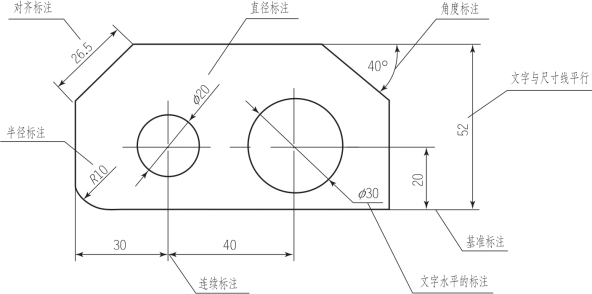

图4-25　常见的尺寸标注类型
