绘制自定义简易标题栏，如图4-22a所示的操作步骤：

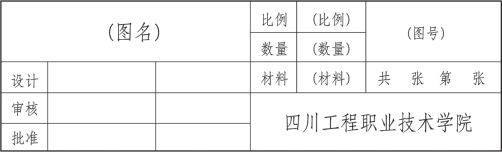

图4-22a　简易标题栏

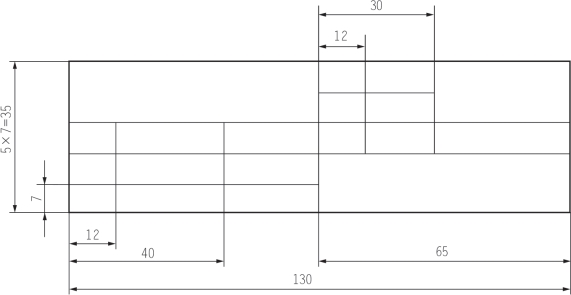

（1）新建一个图形文件，在绘图区中绘制，如图4-22b所示的标题栏线框。使用的命令：【直线】命令、【偏移】命令和【修剪】命令。标题栏的外框为粗实线，框内的内部线为细实线。

图4-22b　绘制标题栏线框

（2）设置标题栏固定文字。

标题栏中的标注文字主要分为两种：一种是固定的文字，另一种是可变的文字（随零件不同而改变的文字）。下面以填写单位名称（“四川工程职业技术学院”）为例介绍固定文字的设置方法。

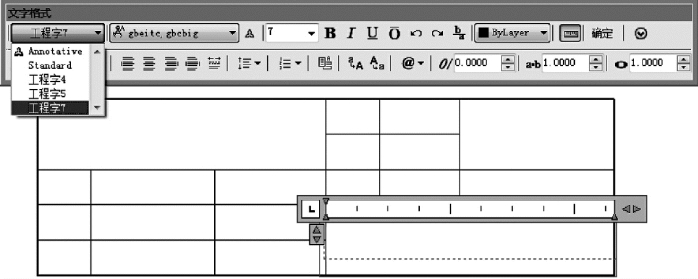

①在【绘图】工具栏中单击【文本】按钮，在标题栏中依次指定该框格的左上角和右下角点，弹出【文字格式】对话框，字体选择“工程字7”，输入单位名称“四川工程职业技术学院”，如图4-22c所示。

图4-22c　输入单位名称

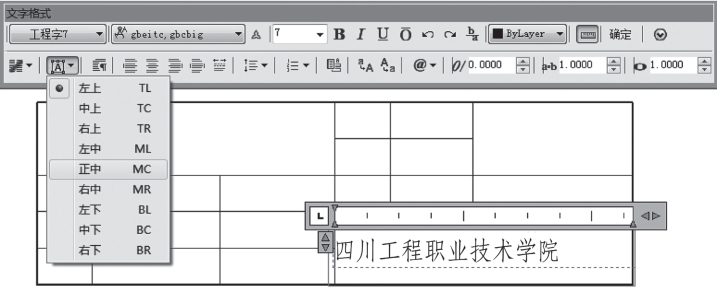

②在【文字格式】对话框上单击【多行文字对正】按钮，在下拉菜单中选择“正中MC”命令，如图4-22d所示。

图4-22d　设置文字对正

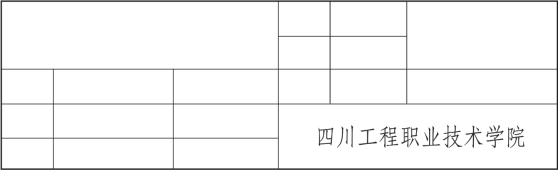

③单击【文字格式】对话框的【确定】按钮，完成固定文字的填写，如图4-22e所示。

图4-22e　完成固定文字的填写

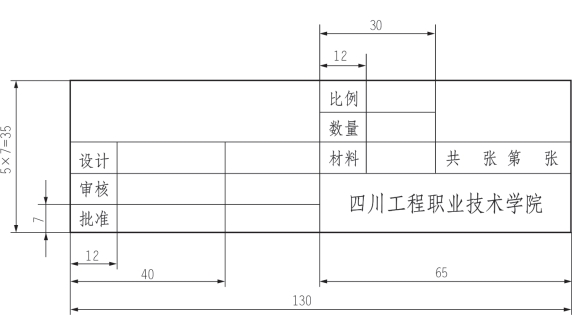

④重复上述步骤选择“工程字5”字体，完成其他固定文字的填写，如图4-22f所示。(www.daowen.com)

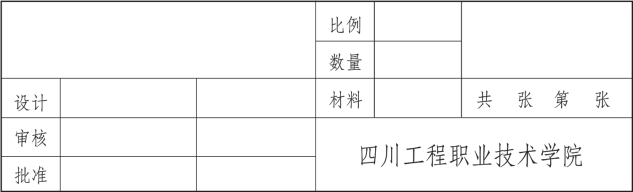

图4-22f　其他固定文字的填写

（3）设置标题栏可变文字。

下面以设置“图号”为例，介绍设置标题栏可变文字的方法。

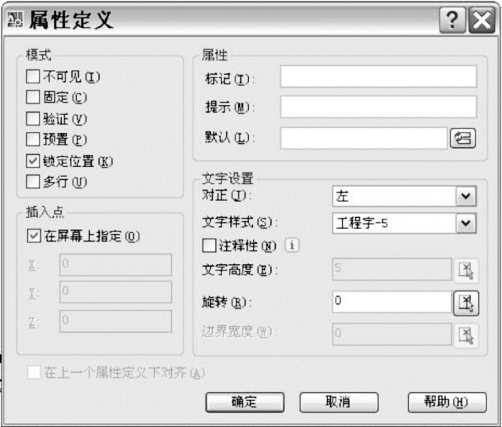

①单击菜单【绘图】/【块】/【定义属性】命令，弹出【属性定义】对话框，如图4-23a所示。

图4-23a　【属性定义】对话框

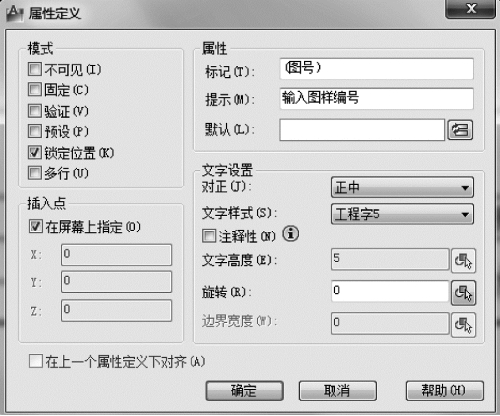

②在【属性】选项组的【标记】文本框中输入“（图号）”，在【提示】文本框中输入“输入图样号”。在【文字设置】选项组中，在【对正】的选项组中选择“正中”，从【文字样式】选项组中选择“工程字5”选项。在【插入点】选项组中，选择在【屏幕上指定】复选框，在属性定义对话框上单击确定按钮，如图4-23b所示。

图4-23b　设置图号

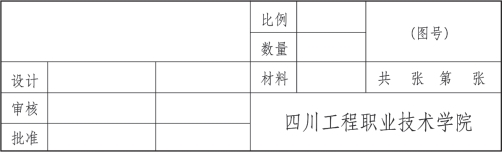

③在绘图区的标题栏中选择插入点，如图4-23c所示。

图4-23c　插入图号

④重复上述操作步骤，设置其他属性，如图4-23d所示。

图4-23d　设置其他属性

（4）把设置好的标题栏保存为绘图文件，以备创建图框时调用。
