AutoCAD中绘制的每一个图形对象都有自己的基本特性，主要有颜色、线型和线宽。当选中某个图形对象时，在【特性】工具栏中就会显示出该对象的这三个基本特性，如图4-1所示。要修改某个图形对象的特性，只需选中该对象，单击【特性】工具栏中相关特性，并选择所需特性即可，如图4-1所示为修改颜色。

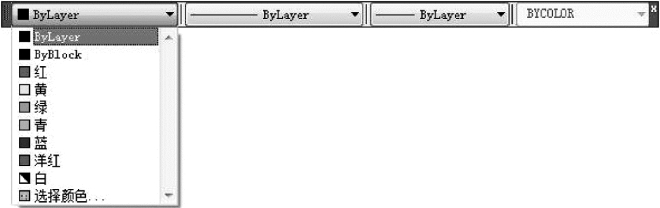

图4-1　【特性】工具栏

在工程制图中，一幅标准工程图不止一种图线，而是由多种图线组成的。这些图线有不同的颜色、线型和线宽。如图4-2所示，需要绘制一个简单的剖视图，至少需要用到粗实线、剖面线、中心线及尺寸线这几种图线。

如果不进行任何设置，直接绘制该视图，则完成后的结果如图4-3所示，所有图线都一样，没有区别。这样的图线是不符合工程制图标准的。要对该视图进行修改，可以通过以下步骤来进行：

图4-2　符合标准的视图

图4-3　不符合标准的视图

（1）选中该视图的轮廓线，单击【特性】工具栏中的【线宽】选项，如图4-4所示，选择相应的线宽，比如“0．5 mm”，则将轮廓线宽度修改为0．5 mm。

(www.daowen.com)

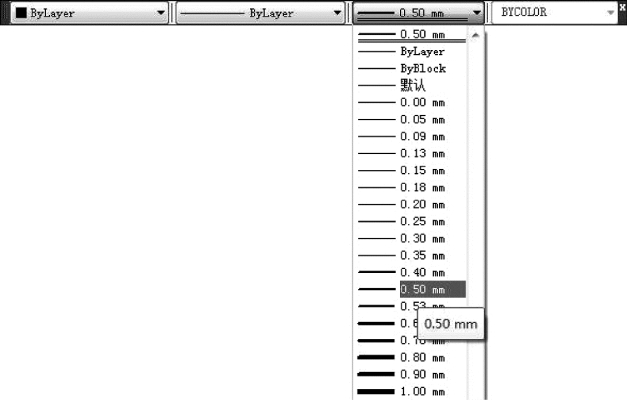

图4-4　修改线宽

（2）选中两条中心线，单击【特性】工具栏中的【线宽】选项，修改中心线的线宽为轮廓线的一半“0．25 mm”，再单击【特性】工具栏中的【线型】选项，将线型修改为中心线。如图4-5所示。如果在此没有所需的线型，则选择“其他”选项，在打开的对话框中选择。

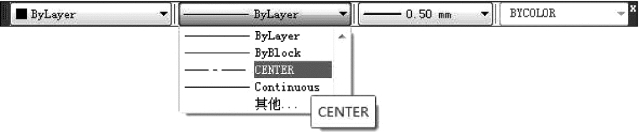

图4-5　修改线型

（3）选中一个尺寸和剖面线，单击【特性】工具栏中的【线宽】选项，将其线宽修改为轮廓线的一半“0．25 mm”。

通过上面的例子可以看出，用户可以通过改变图形对象的特性来修改所绘制的图形。但是，这只是对于简单图形可以如此操作，如果图形比较复杂，图线很多，在绘制过程中采用该方法进行修改是比较烦琐的。

为了更加方便的设置和管理不同类型的图素，AutoCAD引入了图层。读者可以把图层理解为透明的胶片，每张胶片就是一个图层，每一个图层都规定了该图层上对象的颜色、线型、线宽，绘图时不同特性的对象在不同图层上绘制，因此具有不同的特性，最后再将这些图层重叠在一起，因为图层是透明的，因此用户看到的就是完整的包含多个图层的视图。如图4-6所示，对于图4-2，用户可创建粗实线、剖面线、中心线和尺寸线4个图层，粗实线层上绘制轮廓线，中心线层上绘制两条中心线，剖面线层上绘制剖面线，尺寸线层上标注尺寸，最后再将该4个图层重叠，得到的就是如图4-2所示的剖视图。

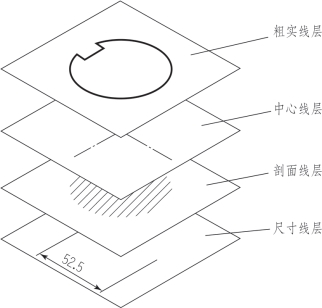

图4-6　图层的概念

采用图层后，用户可以方便快捷地利用图层对视图对象进行修改，控制其特性，特别是对于复杂视图的管理更为有效。
