该命令可以将任何数量的同一直线方向上的线段连接成一条线。原始的线段可以是相互交叠的，带缺口的或端点相连的，但必须是在同一直线方向上，对于圆弧段或椭圆弧段也是一样，它需要圆弧在同一圆周上。可以合并的图形包括直线、圆弧、多段线、样条曲线。

输入命令的方式：

·单击【修改】工具栏中的【合并】按钮。

·单击菜单栏中的【修改】/【合并】命令。

·命令行输入：join（缩写j）↙。

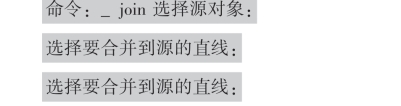

命令行提示：（合并的图形为直线）

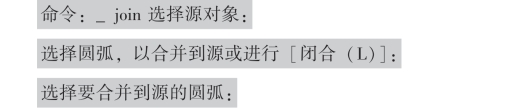

命令行提示：（合并的图形为圆弧）

执行合并图形对象的步骤如下（图形对象为直线）：

（1）执行合并的命令。

(www.daowen.com)

图3-23a　选择合并的源对象

图3-23b　选择合并对象

完成合并操作，两条直线合并为一条直线，如图3-23c所示。

图3-23c　合并图形对象

★当选择的源对象为直线时，要合并到源对象中的直线对象必须与源对象共线，它们之间可以有间隙，也可以无间隙。

★当选择的源对象为多段线时，要合并到源对象中的对象可以是直线、多段线或圆弧。对象之间不能有间隙，并且必须位于与UCS的XY平面平行的同一平面上。

★当选择的源对象为圆弧时，要合并到源对象中的圆弧对象必须位于同一假想的圆上，但是它们之间可以有间隙，也可以无间隙。而在当前命令行中选择【闭合（L）】选项可将源圆弧转换成圆。

★当选择的源对象为椭圆弧时，要合并到源对象中的椭圆弧对象必须位于同一椭圆上，但是它们之间可以有间隙，也可以无间隙。而在当前命令行中选择【闭合（L）】选项可将椭圆弧转换成完整的椭圆。

★当选择的源对象为样条曲线时，要合并到源对象中的样条曲线对象必须位于同一平面内，并且必须首尾相邻。
