如何断开图形对象

断开命令也是一个比较实用的图形编辑命令,利用该命令可以将一个图形对象打断为两个对象,对象之间可以具有间隙,也可以没有间隙。断开图形对象的方法有两种:①在一点打断选定的对象;②在两点之间打断选定的对象。

方法一:在一点打断选定的对象

在一点打断选定的对象,是将选定的对象断开为两段,每一段为一个独立的几何图素。

输入命令的方式:

·单击【修改】工具栏中的【打断于点】按钮

·单击菜单栏中的【修改】/【打断】命令。

·命令行输入:break↙(缩写br)。

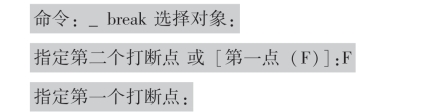

命令行提示:

在一点打断选定的对象的步骤如下:

(1)执行在一点打断选定的对象的命令。

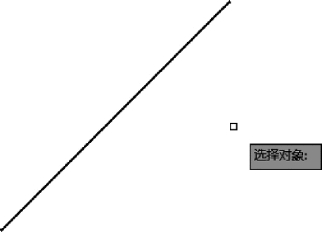

图3-21a 选择打断的对象

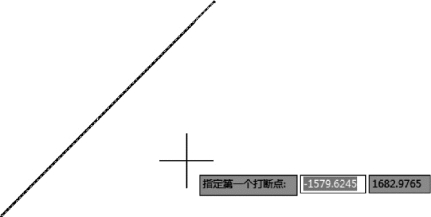

图3-21b 指定打断点

完成后的效果如图3-21c所示,图中特意选择打断后的其中一个对象。

图3-21c 在一点打断

方法二:在两点之间打断选定的对象

在两点之间打断选定的对象,是将选定的对象断开为两段,在两个断点之间的对象被删除。

输入命令的方式:(www.daowen.com)

·单击【修改】工具栏中的【在两点之间打断对象】按钮

·单击菜单栏中的【修改】/【打断】命令。

·命令行输入:break↙(缩写br)。

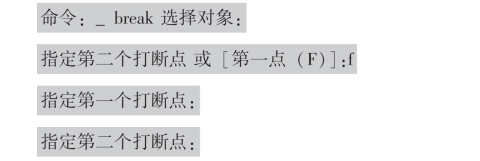

命令行提示:

在两点之间打断对象的步骤如下:

(1)执行在两点之间打断对象的命令。

图3-22a 选择打断的对象

图3-22b 指定第一打断点

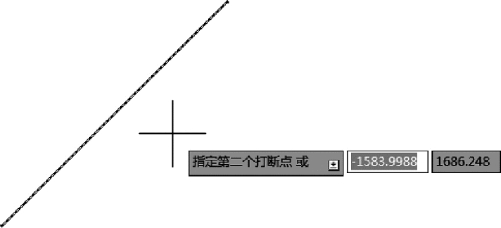

图3-22c 指定第二打断点

完成后的效果如图3-22d所示,图形对象在两个断点之间被删除。

图3-22d 两点之间打断

★当要打断的对象为圆(圆弧)时,打断(删除)的部分为从第一断点按逆时针方向的圆弧。

★在两点之间打断对象定义第二断点时,不一定在对象上选取,当在对象之外的区域单击时,第二断点为从单击处向对象所作垂线的垂足。
