优化图案填充的编辑功能

时间:2023-06-17 理论教育 版权反馈
【摘要】:图案填充的编辑有三种方法:①图案填充的修改;②图案填充的分解;③图案填充的修剪。在绘图区选择剪切边,单击右键确认修剪边界。再选择图案填充区域中要修剪的那个部分即可完成修剪。

优化图案填充的编辑功能

图案填充的编辑有三种方法:①图案填充的修改;②图案填充的分解;③图案填充的修剪。

方法一:图案填充的修改

可修改填充图案的剖面线的类型、比例缩放、角度及填充方式等。

输入命令的方式:

·单击某个已填充的图案,再单击鼠标右键从快捷菜单中选择【编辑图案填充】命令。·单击菜单栏中的【修改】/【对象】/【图案填充】命令。

·命令行输入:hatchedit↙。

修改图案填充的步骤如下:

(1)执行图案填充的修改命令,弹出图3-12a所示的【图案填充和渐变色】对话框。

(2)进行相应的修改。

(3)单击【确定】按钮即可。

方法二:图案填充的分解

一个区域的剖面线是一个整体图块,要想对一条剖面线进行编辑(如删除等),必须将这个整体图块分解为单个几何图素。

输入命令的方式:

·单击【修改】工具栏中的【分解】按钮

·单击菜单栏中的【修改】/【分解】命令。

·命令行输入:explode↙。

分解图案填充的步骤如下:(www.daowen.com)

(1)执行图案填充的分解命令。

(2)在绘图区选择剖面线图块。

(3)单击鼠标右键或↙即可完成分解。

方法三:图案填充的修剪

利用修剪命令,可将已填充好的剖面线进行修剪。

输入命令的方式:

·单击【修改】工具栏中的【修剪】按钮

·单击菜单栏中的【修改】/【修剪】命令。

·命令行输入:trim↙。

修剪图案填充的步骤如下:

(1)执行图案填充的分解命令。

(2)在绘图区选择剪切边,单击右键确认修剪边界。

(3)再选择图案填充区域中要修剪的那个部分即可完成修剪。

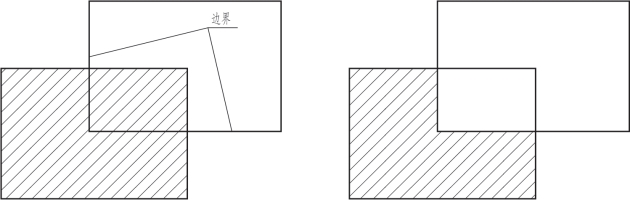

修剪两矩形相交部分的剖面线,如图3-16所示。

图3-16 剖面线修剪示例
