多边形是指由若干条线段(至少三条线段)构成的封闭图形。由三条线段构成的封闭图形是三角形,由四条线段构成的封闭图形是四边形,由五条线段构成的封闭图形是五边形……这些多边形可以是规则的,也可以是不规则的。AutoCAD系统提供了专门用来绘制矩形和其他规则多边形的命令工具,这些规则多边形可以是等边三角形、正方形、正五边形、正六边形等,可以设置的边数范围为3~1 024个。

输入命令的方式:

·单击【绘图】工具栏中的【正多边形】按钮

·单击菜单栏中的【绘图】/【正多边形】命令。

·命令行输入:polygon↙(缩写pol)。

命令行提示:

正多边形的绘制方法主要有3种:①绘制内接于圆的正多边形;②外切于圆的正多边形;③边长的正多边形,如图3-2所示。

图3-2 正多边形的绘制方法

方法一:绘制内接于圆的正多边形

指定正多边形外接圆的半径,正多边形的所有顶点都在此圆周上。绘制内接于圆的正多边形的步骤如下:

(1)执行绘制正多边形的命令。

图3-3a 指定正多边形边数

图3-3b 指定正多边形的中心(www.daowen.com)

图3-3c 选择【内接于圆】选项

图3-3d 指定圆的半径值

完成正六边形的绘制,如图3-3e所示。

图3-3e 内接于圆的正多边形的绘制

方法二:绘制外切于圆的正多边形

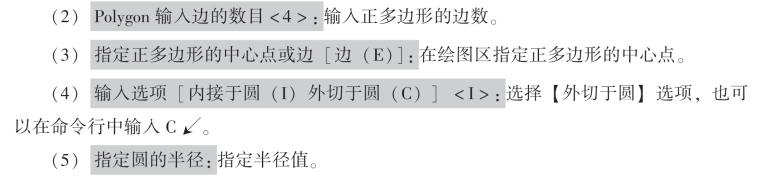

指定正多边形内切圆的半径,即正多边形中心点到各边中点的距离。绘制外切于圆的正多边形的步骤如下:

(1)执行绘制正多边形的命令。

完成正多边形的绘制。

方法三:绘制边长的正多边形

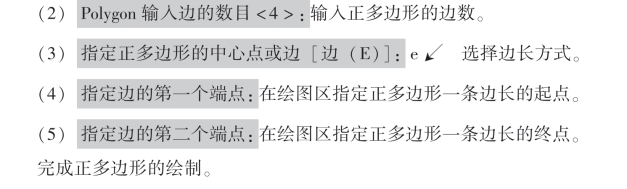

指定正多边形一条边长的端点来绘制正多边形。

指定一条边长绘制正多边形的步骤如下:

(1)执行绘制正多边形的命令。
