对象捕捉的前提是在绘图区中必须有对象。对象捕捉是将指定的点限制在现有对象的特定位置上，如端点、交点、中点、圆心等。对象捕捉的方式有：单点捕捉和自动捕捉两种。

方法一：单点捕捉

单点捕捉是根据选择特定的捕捉点来指定点的位置。在选择对象时，光标将捕捉离其最近的符合条件的点，并给出捕捉到该点的符号和捕捉标记提示。对象捕捉必须在绘图或编辑命令的执行过程中，在提示输入点时才能使用。

输入命令的方式：

·在【对象捕捉】工具栏选择相应的捕捉类型，如图2-22所示。

图2-22　【对象捕捉】工具栏

·在绘图时，按住“Shift”键或“Ctrl”键单击鼠标右键，调出对象捕捉快捷菜单，从中选择需要的捕捉点，如图2-23所示。

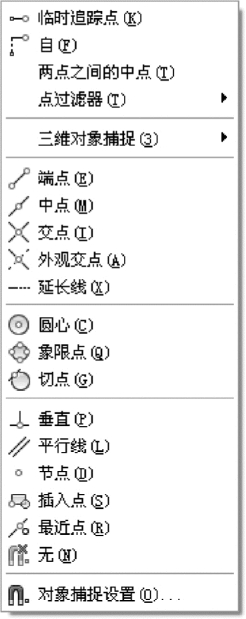

图2-23　对象捕捉快捷菜单

常用的对象捕捉类型有：

【临时追踪点】：启用后，指定一临时追踪点，其上将出现一个小的加号（+）。移动光标时，将相对于这个临时点显示自动追踪对齐路径，用户在路径上以相对于临时追踪点的相对坐标取点。

【捕捉自】：建立一个临时参照点作为偏移后续点的基点，输入自该基点的偏移位置作为相对坐标，或使用直接距离输入。

【捕捉到端点】：利用端点捕捉工具可捕捉其他图元的端点，这些图元可以是圆弧、直线、复合线、射线、平面或三维面，若图元有厚度，端点捕捉也可捕捉图元边界端点。

【捕捉到中点】：利用中点捕捉工具可捕捉另一图元的中间点这些图元可以是圆弧、线段、复合线、平面或辅助线（infinite line），当为辅助线时，中点捕捉第一个定义点，若图元有厚度也可捕捉图元边界的中间点。

【捕捉到交点】：利用交点捕捉工具可以捕捉三维空间中任意相交图元的实际交点，这些图元可以是圆弧、圆、直线、复合线、射线或辅助线，如果靶框只选到一个图元，程序会要求选取有交点的另一个图元，利用它也可以捕捉三维图元的顶点或有厚度图元的角点。

【捕捉到外观交点】：平面视图交点捕捉工具可以捕捉当前UCS下两图元投射到平面视图时的交点，此时图元的Z坐标可忽略，交点将用当前标高作为Z坐标，当只选取到一图元时，程序会要求选取有平面视图交点的另一图元。

【捕捉到圆心】：利用中心点捕捉工具可捕捉一些图元的中心点，这些图元包括圆、圆弧、多维面、椭圆、椭圆弧等，捕捉中心点，必须选择图元的可见部分。(www.daowen.com)

【捕捉到垂足】：利用垂直点捕捉工具可捕捉一些图元的垂直点，这些图元可以是圆、圆弧、直线、复合线、辅助线、射线，或平面的边和图元或与图元延伸部分形成垂直。

【捕捉到切点】：利用切点捕捉工具可捕捉图元切点，这些图元为圆或圆弧，当和前点相连时，形成图元的切线。

【捕捉到象限点】：利用象限捕捉工具，可捕捉圆、圆弧、椭圆、椭圆弧的最近四分圆点。

【捕捉到插入点】：利用插入点捕捉工具可捕捉外部引用，图块，文字的插入点。

【捕捉到平行线】：和选定的对象平行。

【捕捉到最近点】：捕捉到圆弧、圆、直线、多段线等线条的最近点。

【清除捕捉对象】：利用清除实体捕捉工具，可关掉实体捕捉，无论该实体捕捉是通过菜单、命令行、工具条或草图设置对话框中哪一种方式设定的。

方法二：自动捕捉

自动捕捉是另一种持续有效的捕捉方式，可以避免单点捕捉的烦琐操作，避免每次遇到输入点提示后必须选择捕捉方式。可以一次选择多种捕捉方式，在命令操作中只要打开对象捕捉，捕捉方式即可持续有效。

输入命令的方式：

·单击菜单栏【工具】/【草图设置】，在弹出的【草图设置】对话框中选择【对象捕捉】选项。

·单击【对象捕捉】工具栏【对象捕捉设置】按钮。

·鼠标右键单击状态栏【对象捕捉】按钮，在快捷菜单中单击【设置】菜单，在弹出的【草图设置】对话框中选择【对象捕捉】选项。

·命令行输入：osnap↙。

执行命令后，在弹出的【草图设置】对话框中选择【对象捕捉】选项，如图2-24所示。在对话框中，选择【对象捕捉模式】，如端点、中点、圆心、切点等，然后单击【确定】按钮完成【对象捕捉】设置。在绘制图形遇到点提示时，一旦光标在特定点的范围内，该点就被捕捉。

★当需要捕捉一个对象上的特殊点时，只要将鼠标靠近对象，不断地按“Tab”键，这个对象的特殊点就会轮换显示出来，找到需要的点后单击即可捕捉到。自动捕捉时如果选择的捕捉类型太多，使用起来并不一定方便，因为邻近的对象可能会同时捕捉到多个捕捉类型而相互干扰。因此，除了常用的捕捉类型，其他捕捉类型不要选择。

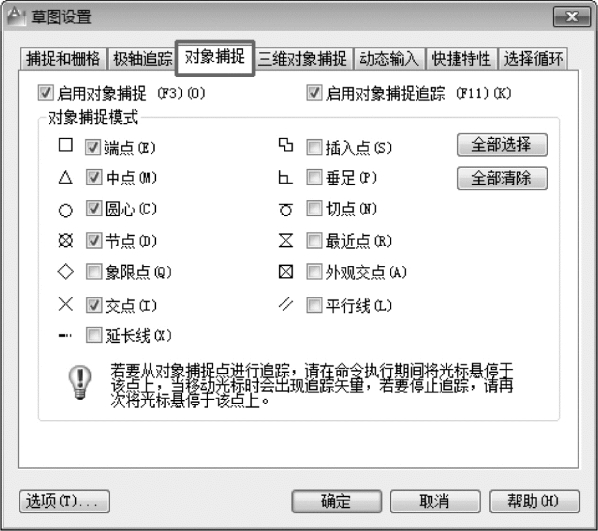

图2-24　【对象捕捉】选项卡
