1)栅格
栅格是为了绘图方便在屏幕特定区域内显示具有一定行间距的系列点,类似于在图形下放置一张坐标纸。使用栅格可以对齐对象并直观显示对象之间的距离,直观地参照栅格绘制图形,并且可感觉到图纸的幅面区域,避免将图形绘制在图纸之外。在输出图纸时栅格不会被打印出来。
输入命令的方式:
·单击菜单栏中的【工具】/【草图设置】命令,在弹出的【草图设置】对话框中单击【捕捉和栅格】选项。
·状态栏【栅格】按钮上单击鼠标右键,在快捷菜单中选择【设置(S)】,弹出【草图设置】对话框中的【捕捉和栅格】选项。
·命令行输入:grid↙。
执行栅格步骤如下:
(1)执行栅格激活命令,弹出的【草图设置】对话框中的【捕捉和栅格】选项,如图2-20a所示。

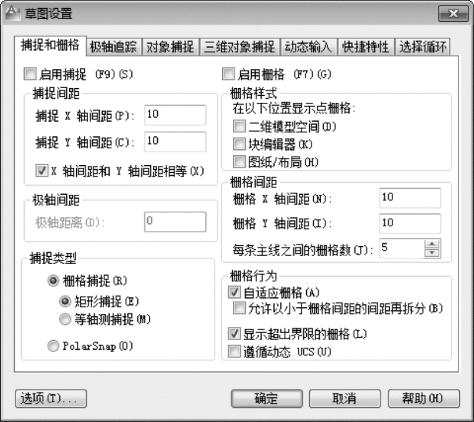

图2-20a 【捕捉和栅格】选项(www.daowen.com)
(2)选取【启用栅格(F7)(G)】选项框,在【栅格X轴间距(N)】和【栅格Y轴间距(I)】框中分别输入栅格间距值,X轴间距和Y轴间距的间距值可以不同,如图2-20b所示。
(3)在【草图设置】对话框中,单击【确定】按钮完成栅格设置。在绘图区显示栅格,如图2-20c所示。

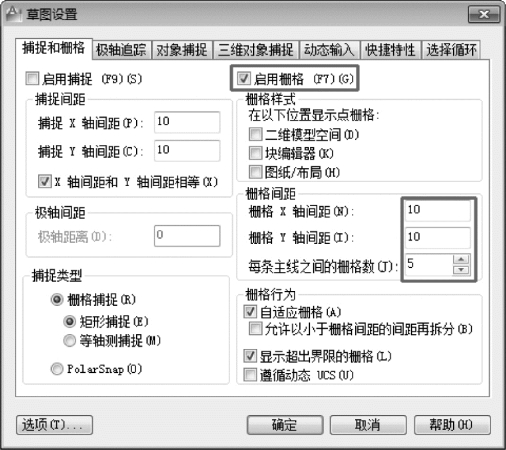

图2-20b 【启用栅格(F7)(G)】选项

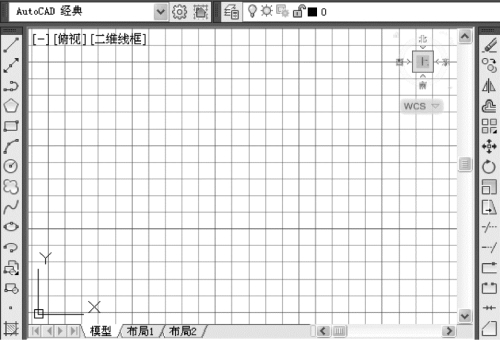

图2-20c 绘图区显示栅格
★在AutoCAD中,窗口显示范围较大,在打开栅格后,全部栅格出现在左下角。因此执行菜单【视图】/【缩放】/【全部】命令,就可在绘图区完全显示栅格。
2)捕捉
捕捉是准确、快速绘图的常用工具之一。捕捉指的是捕捉栅格点,即当捕捉打开时,鼠标准确地定位到设置的捕捉间距上。捕捉设置和栅格设置位于【草图设置】对话框内。单击状态栏的【捕捉】按钮或按“F9”键可以打开或关闭捕捉工具。
捕捉间距的设置可以和栅格设置的间距不一样。但最好将栅格间距设置为捕捉间距的整数倍,这样可以保证定位点的精确性。
