圆弧是圆的一部分，可以使用多种方法来创建圆弧，也可以通过对圆的修剪来创建圆弧。由于在菜单栏中【绘图】/【圆弧】的子命令有11种绘制圆弧的方法，如图2-13所示，所以在此主要介绍几种常用的圆弧绘制方法。因为圆弧命令的选项多而且复杂，所以绘图时注意给定条件和命令行的提示就可以实现圆弧绘制。

输入命令的方式：

·单击菜单栏中的【绘图】/【圆弧】/【三点】或【起点、圆心、端点】命令。

·单击【绘图】工具栏中的【圆弧】按钮。

·命令行输入：arc（a简化命令）↙。

命令行提示：

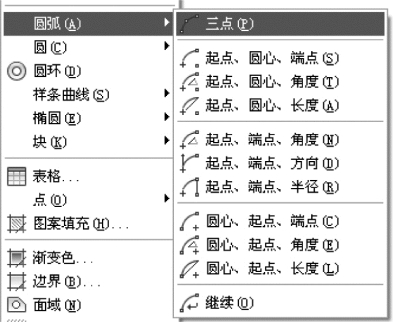

图2-13　绘制【圆弧】的子命令

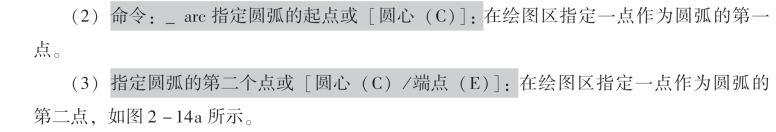

方法一：使用三点方式绘制圆弧

使用三点绘制圆弧的步骤如下：

（1）执行绘制圆弧的命令。

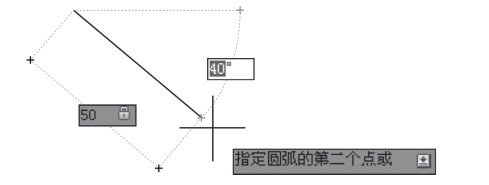

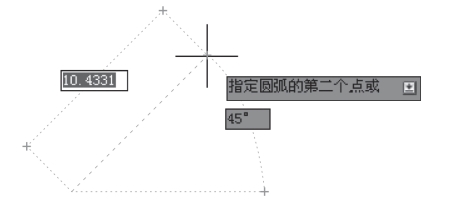

图2-14a　指定圆弧的第二点

图2-14b　指定圆弧的第三点

图2-14c　完成圆弧的绘制

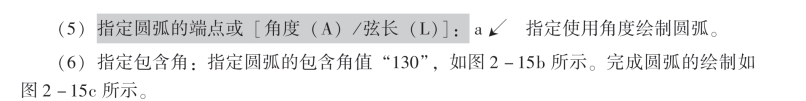

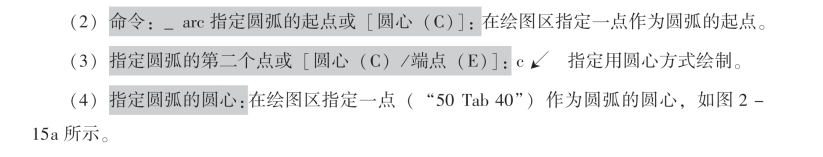

方法二：使用起点、圆心、角度绘制圆弧

使用起点、圆心、角度绘制圆弧的步骤如下：

（1）执行绘制圆弧的命令。

(www.daowen.com)

图2-15a　指定圆弧的圆心

图2-15b　指定圆弧的包含角

图2-15c　完成圆弧的绘制

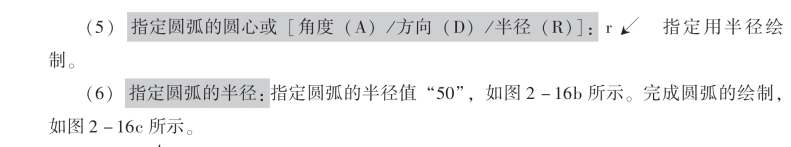

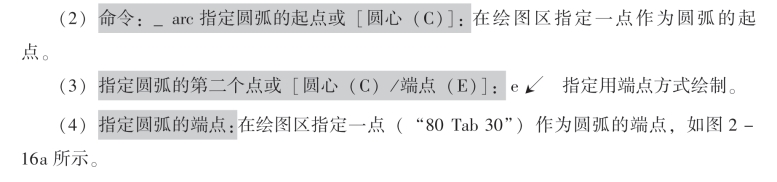

方法三：使用起点、端点、半径绘制圆弧

使用起点、端点、半径绘制圆弧的步骤如下：

（1）执行绘制圆弧的命令。

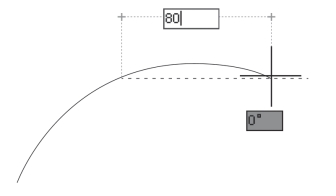

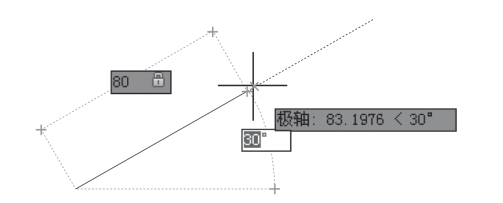

图2-16a　指定圆弧的端点

图2-16b　指定圆弧的半径值

图2-16c　完成圆弧的绘制

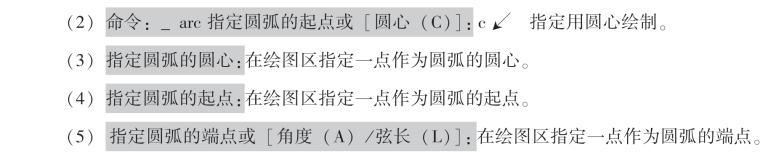

方法四：使用圆心、起点、端点绘制圆弧

使用圆心、起点、端点绘制圆弧的步骤如下：

（1）执行绘制圆弧的命令。

★在绘制圆弧时，除三点绘制圆弧外，其他方法都是从起点到端点绘制圆弧，并且起点和端点的顺序可按顺时针或逆时针方向给定。并且要注意角度的方向和弦长的正负，逆时针绘制圆弧为正，反之为负。
