如何在AutoCAD中绘制圆形?

时间:2023-06-17 理论教育 版权反馈
【摘要】:圆是AutoCAD中另一种常用的对象。具体选择哪种绘制方式,应根据实际情况来选择。输入命令的方式:·单击菜单栏中的/命令。图2-12a指定第一个切点图2-12b指定第二个切点图2-12c指定圆的半径值图2-12d完成圆的绘制★切点位置不同,指定半径不同,绘制圆的结果是不同的。

如何在AutoCAD中绘制圆形?

圆是AutoCAD中另一种常用的对象。创建圆方式有:①指定圆心和半径;②指定圆直径上的两个端点;③在圆周上指定三个点;④与两几何图素相切并指定半径;⑤与三几何图素相切等。具体选择哪种绘制方式,应根据实际情况来选择。

输入命令的方式:

·单击菜单栏中的【绘图】/【圆】命令。

·单击【绘图】工具栏中的【圆】按钮

·命令行输入:circle(c简化命令)↙。

命令行提示:命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:

方法一:使用圆心、半径方式绘制圆

使用圆心、半径绘制圆的步骤如下:

(1)执行绘制圆的命令。

图2-8 圆心、半径方式绘制圆

方法二:使用圆心、直径方式绘制圆

使用圆心、直径绘制圆的步骤如下:

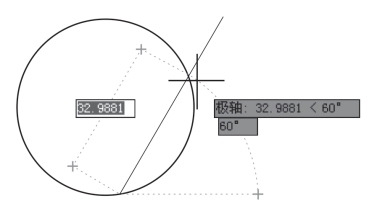

图2-9 圆心、直径方式绘制圆

方法三:使用通过直径的两点绘制圆

使用直径的两点绘制圆的步骤如下:

(1)执行绘制圆的命令。

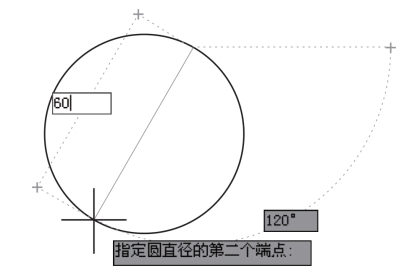

图2-10 通过直径的两点绘制圆

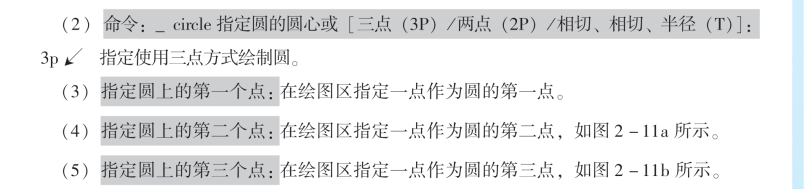

方法四:使用三点方式绘制圆

使用三点绘制圆的步骤如下:(www.daowen.com)

(1)执行绘制圆的命令。

图2-11a 指定圆的第二点

图2-11b 指定圆的第三点

方法五:使用相切、相切、半径方式绘制圆

使用相切、相切、半径方式绘制圆的步骤如下:

(1)执行绘制圆的命令。

图2-12a 指定第一个切点

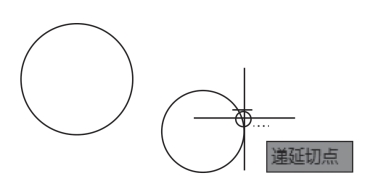

图2-12b 指定第二个切点

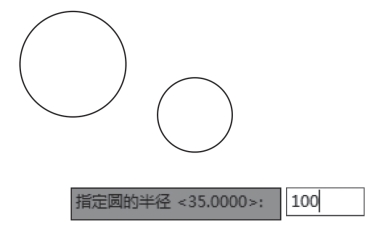

图2-12c 指定圆的半径值

图2-12d 完成圆的绘制

★切点位置不同,指定半径不同,绘制圆的结果是不同的。可以是内切,也可以是外切,也可以是既有内切,也有外切。

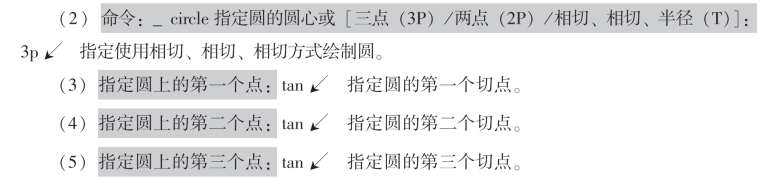

方法六:使用相切、相切、相切方式绘制圆

使用相切、相切、半径方式绘制圆的步骤如下:

(1)执行绘制圆的命令。

★当使用菜单栏中【绘图】/【圆】/【相切、相切、相切】方式时,提示指定切点时在命令行不用输入“tan”,直接用鼠标左键单击相切对象即可。
