绘图的关键是精确地输入点的坐标。在AutoCAD中采用了笛卡尔直角坐标系和极坐标系两种确定坐标的方式，在AutoCAD中提示指定点的时候，可以在命令行中输入绝对坐标或相对坐标来完成点的输入。在三维模型中AutoCAD还提供了世界坐标系（WCS）和用户坐标系（UCS）进行坐标切换。

1）直角坐标系和极坐标系

任何一个物体都是由三维点所构成，有了一点的三维坐标值，就可以确定该点的空间位置。笛卡尔坐标系是由X、Y、Z三个轴构成的，以坐标原点（0，0，0）为基点定位输入点，直角坐标系的三个坐标值之间用逗号来分隔。图形的创建都是在XY平面上，因为Z轴坐标为0，可以省略Z值，所以平面中的点都是用（X，Y）坐标值来指定的。比如坐标（10，5）表示该点在X轴正方向与原点相距10个单位，在Y轴正方向与原点相距5个单位；坐标（-6，5）表示该点在X轴负方向与原点相距6个单位，在Y轴正方向与原点相距5个单位。

极坐标基于原点（0，0），点定位采用极径和极角：极径表示该点距原点的距离，极角计量以原点的水平向右为0°方向，逆时针计算角度。极坐标的表示方法是（极径＜极角），极径和极角之间用小于号（＜）分隔。比如坐标（10＜65）表示该点距离原点距离为10，该点与原点的连线与0°方向的夹角为65°。

2）绝对坐标和相对坐标

绝对坐标是以原点为基准点来描述点的位置。相对坐标是以前一点为基准点来描述点的位置。

在AutoCAD提示指定点的时候，可以使用鼠标在绘图区中直接拾取点的坐标，也可以在命令行中直接输入绝对坐标值。如果输入相对坐标值，则在坐标值前面加一个“@”符号。如：相对直角坐标（@X，Y）；相对极坐标（@X＜Y）。

对于AutoCAD2012，默认是相对坐标的状态，即“动态输入”开启的状态，在此状态的相对坐标直接输入坐标值，可以不用输入“@”符号，要使用绝对坐标则需要将“动态输入”关闭。“动态输入”为状态栏中的按钮，或“F12”键都可控制是否使用绝对坐标或相对坐标。

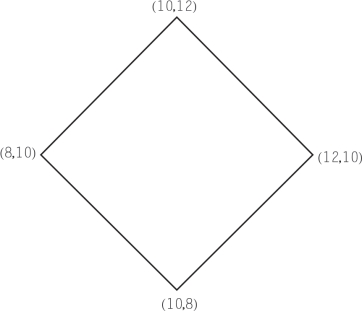

示例：已知图形每个点的绝对坐标如图2-3所示，分别用绝对坐标和相对坐标绘制图形。

图2-3　绘制直线示例

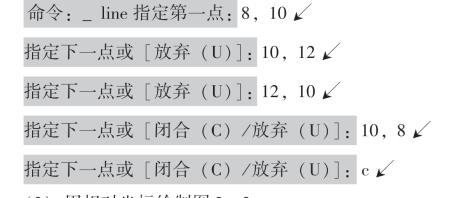

（1）用绝对坐标绘制图2-3。

单击【绘图】工具栏的直线按钮，在命令行依次输入：(www.daowen.com)

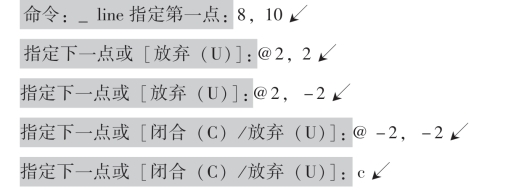

（2）用相对坐标绘制图2-3。

单击【绘图】工具栏的直线按钮，在命令行依次输入：

3）世界坐标系（WCS）和用户坐标系（UCS）

世界坐标系（WCS）是绘制和编辑图形的过程中的基本坐标系统，也是进入AutoCAD后的默认坐标系统。世界坐标系（WCS）由三个正交于原点的坐标轴X、Y、Z组成。WCS的坐标原点和坐标轴是固定的，不会随用户的操作而发生变化。世界坐标系的坐标轴默认方向是X轴的正方向水平向右，Y轴正方向垂直向上，Z轴的正方向垂直于屏幕指向用户。坐标原点在绘图区的左下角，系统默认的Z坐标值为0，如果用户没有另外设定Z坐标值，所绘图形只能是XY平面的图形。

用户坐标系（UCS）是根据用户需要而变化的，以方便用户绘制图形。在默认状态下，用户坐标系与世界坐标系相同，用户可以在绘图过程中根据具体情况来定义UCS。单击【视图】/【显示】/【UCS图标】可以打开和关闭坐标系图标。也可以设置是否显示坐标系原点，还可以设置坐标系图标的样式、大小及颜色。

4）输入坐标的方式

在AutoCAD中，坐标的输入方式除了前面讲的相对坐标和绝对坐标输入外，还有其他一些坐标输入方式。

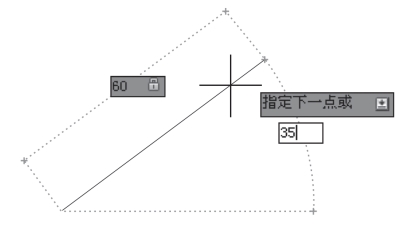

在AutoCAD中，开始执行命令指定第一点后，通过移动光标指示方向，配合正交或极轴追踪，用相对极坐标方式输入相对第一个点的距离完成第二个点的绘制。也可以用动态输入的方式更方便快捷地输入坐标，在随光标显示的动态框中输入距离，按“Tab”键切换到角度动态框，并输入角度值完成坐标的输入，如图2-4所示。

图2-4　动态输入
