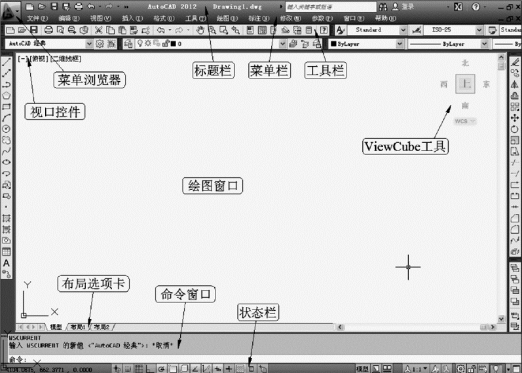

双击桌面的快捷图标可以启动AutoCAD 2012。或者选择【开始】/【程序】/【Autodesk】/【AutoCAD 2012-Simplified Chinese】/【AutoCAD 2012】，也可启动AutoCAD 2012。软件启动后，直接进入“草图与注释”界面，选择“AutoCAD经典”界面，进入经典界面后单击状态栏中的“栅格”按钮，关闭“栅格”模式。将“平滑网格”工具栏和“工具选项板”关闭，就进入了用户进行设计和绘图的经典界面，如图1-1所示。

AutoCAD 2012的经典用户界面包括以下部分。

图1-1　AutoCAD 2012经典用户界面

1）标题栏

标题栏位于界面的最上方，显示了软件的名称与当前的文件名，标题栏左侧的“新建”“打开”“保存”“放弃”和“打印”命令按钮用于管理和打印图形文件，标题栏右侧是最小化、还原和关闭按钮。

2）菜单浏览器

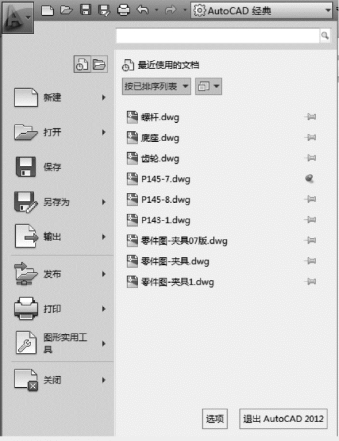

单击界面左上角的软件图标的下拉按钮，即可弹出菜单浏览器，如图1-2所示，利用菜单浏览器可以启动相应的命令，打开最近使用的图形文件。

图1-2　打开AutoCAD 2012菜单浏览器

3）菜单栏

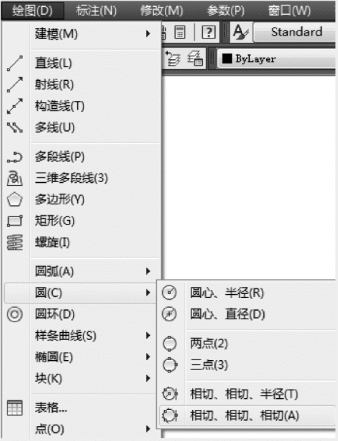

菜单栏位于标题栏下方，这里集中了软件所有的命令。标准菜单一共有12个，分别是【文件】、【编辑】、【视图】、【插入】、【格式】、【工具】、【绘图】、【标注】、【修改】、【参数】、【窗口】和【帮助】。如图1-3所示，用鼠标单击菜单按钮即可打开该菜单，从中可选择需要的命令。或者按键盘上的“Alt”键加各菜单名后对应的字母，也能打开该菜单。比如要打开【文件】菜单，可按“Alt+F”。

图1-3　打开AutoCAD 2012下拉菜单

各菜单所包含的命令功能如下：

【文件】：文件的新建、打开、保存、关闭、打印等。

【编辑】：图形的复制、粘贴、撤销、重做、剪切等。

【视图】：调整图形的显示，如缩放、移动、视图更换等。

【插入】：用于插入块、插入图形、插入外部参照、其他格式的图形以及超级链接等。

【格式】：用于设置图形界限、图层、文字、表格、单位等图形格式。

【工具】：调用工具选项板、图纸集、设计中心等特殊工具。另外，还可调用查询功能。

【绘图】：调用绘制二维和三维图形的命令。

【标注】：调用对图形进行尺寸、文字注释的命令。

【修改】：调用对图形进行修改的命令，如修剪、移动、镜像、圆角、三维编辑等，可大大提高绘图的速度。

【参数】：对图形进行约束关系设置，如几何约束、自动约束、标注约束、动态约束等。其中常用的是几何约束，它包含了12种约束，几何约束是利用设置的几何关系确定几何要素之间的相对位置，当其中一个几何要素的位置发生变化时，其他几何要素的位置根据几何约束自动与其保持原来的几何关系，实现了几何图形的参数化设计。

【窗口】：控制软件中多个文件的显示特性。

【帮助】：获得软件的帮助信息，包括互联网上的帮助信息。

4）工具栏

工具栏是指将同一类命令集中放置，工具栏上每一个按钮对应一个命令，使用时只需用鼠标单击按钮就能激活对应的命令，使用比较方便，效率高于使用菜单激活命令。

AutoCAD提供了51个工具栏，默认界面只显示其中的8个，包括【标准】、【图层】、【样式】、【特性】等，如图1-4～图1-7所示。

图1-4　【标准】工具栏

(www.daowen.com)

图1-5　【图层】工具栏

图1-6　【样式】工具栏

图1-7　【特性】工具栏

将鼠标移动到工具栏按钮上停留2 s左右，系统会自动提示该按钮所对应的命令功能。

5）布局选项卡

AutoCAD的工作空间分为模型空间和布局空间。模型空间指的是进行设计的工作空间，在这里设计人员按1：1的比例绘制二维或三维图形。图纸空间是指对模型空间中的视图进行管理、表现的空间。设计好的图形需要输出到实际图纸上，就需要我们根据图纸大小调整视图的比例，并加上边框、标题栏、注释文字等，最后打印出来，这些工作需要在图纸空间中进行。布局选项卡就是用于切换模型空间和图纸空间的。

6）命令窗口

命令窗口是AutoCAD跟设计人员进行交流的窗口，执行某个命令时，在命令窗口中会出现相应的提示，这也是AutoCAD软件跟其他同类软件相比最大的特色。如图1-8所示，当前执行的是绘制直线的命令，命令行提示以下信息：

在执行其他命令时，也会有相应的提示。

图1-8　命令窗口

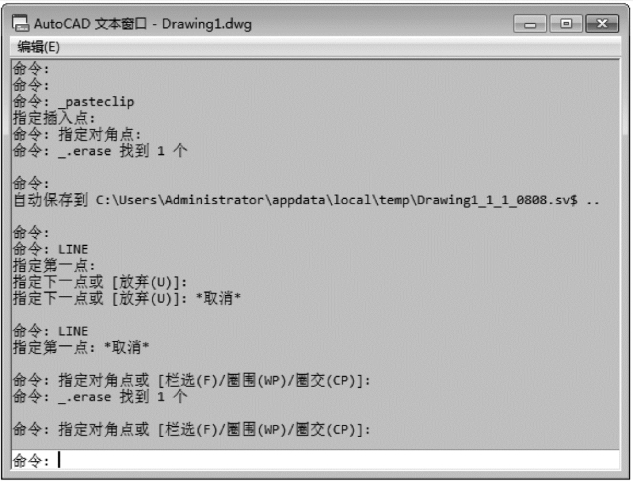

命令窗口默认宽度是3行，用户可根据自己的需要进行调整，但是宽度不能太小，也不能太大，太小了不能全部显示有用的信息，太大了又会占据绘图窗口的面积。当需要显示的内容较多时，可用“F2”键来打开文本窗口，如图1-9所示，再次按下“F2”键，文本窗口关闭。

图1-9　文本窗口

7）状态栏

状态栏用于控制某些辅助绘图功能的开或关。如图1-10所示，左侧是坐标区，右侧是辅助绘图工具。呈凹陷状态的【对象捕捉】、【线宽】、【正交】等按钮，表示该功能被选中；而呈凸起状态的其他按钮表示该功能未选中，可用鼠标单击相应的按钮进行切换，也可通过相应的功能键进行切换，如“F3”键控制【对象捕捉】功能的开关，“F7”键控制【栅格】功能的开关等。这些功能键请参考本书附录。

图1-10　状态栏左侧

如图1-11所示，右侧的【模型】按钮用于切换模型空间和图纸空间；【快速查看布局】按钮用于快速查看布局；【快速查看图形】按钮用于快速查看已打开的所有图形，单击该按钮后已打开图形会在绘图区下方呈胶片状排列。将光标移到图形胶片左面或右面的箭头处，图形胶片便快速滑动，单击任意胶片中的图形，该图形便在绘图区显示出来。状态栏右边的【切换工作空间】按钮用于切换工作空间；【锁定/解锁】按钮用于锁定或解锁工作空间，【全屏显示】按钮用于控制打开/关闭全屏显示，打开此按钮，界面将全屏显示，并将所有工具栏全部隐藏，此时绘图区显示为最大，关闭此按钮，界面回到全屏显示前的状态。

图1-11　状态栏右侧

8）绘图窗口

中间空白部分为绘图窗口。绘图窗口是用户绘图的工作区域，所有的绘图结果都反映在这个窗口中。可以根据需要关闭其周围的某些工具栏，或者调整工具栏的位置，以增大绘图空间。

AutoCAD 2012经典用户界面的绘图窗口中包含了显示及观察图形的工具。

（1）视口控件。

视口控件主要提供多个视口配置，多个视口工具和布局中当前视口的显示选项的访问。

单击“―”号显示选项，这些选项用于最大化视口、创建多视口及控制绘图窗口右边的ViewCube工具和导航栏的显示；单击“俯视”，显示设定标准视图（如前视图、俯视图等）选项；单击“二维线框”，显示用于设定视觉样式的选项。视觉样式决定三维模型的显示方式。

（2）ViewCube工具。

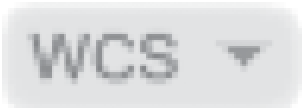

ViewCube工具用于控制观察方向的可视化工具。单击或推动立方体的面、边、角点、周围文字及箭头等改变视点；单击“ViewCube”左上角图标，切换到西南等轴测视图；单击“ViewCube”下边的图标，切换到其他坐标系。
