如第1章所述，目前典型的压水堆核电厂系统由一回路和二回路组成，通过蒸汽发生器将这两个回路联系起来。这两个回路热工参数的选择必然受到蒸汽发生器工作条件的限制，因此必须讨论蒸汽发生器的工作条件。蒸汽发生器中一回路冷却剂流过的一次侧的冷却剂与二回路冷却剂流过的二次侧的工质之间的传热过程可用Q-T图表示，如图5-5所示。图中纵坐标T表示温度，横坐标Q表示热量。图中1-2线表示一回路冷却剂的温度变化曲线；3-K-4表示二回路工质的温度变化曲线。冷却剂以Tf，ex的温度进入蒸汽发生器，沿程把热量传给二次侧工质，温度逐渐降低，在蒸汽发生器一次侧出口处，温度降为Tf，in，而后又重新回到反应堆内。二回路工质先沿3-K线单相加热，给水温度Tw逐渐上升，在K点达到饱和并开始沸腾产生蒸汽，故此时温度为Tgs，并在此之后保持不变。图中为一次侧冷却剂平均温度，为二次侧工质平均受热温度。由图5-5可见，冷却剂与工质温度变化时，两者间的温差也随之变化，K点的温差ΔθK为整个蒸汽发生器中温差的最小值。只有当两种流体间温差ΔθK>0时，蒸汽发生器中的热交换才能进行，这就是蒸汽发生器中进行传热的工作条件。一般取ΔθK=10～25℃。

(www.daowen.com)

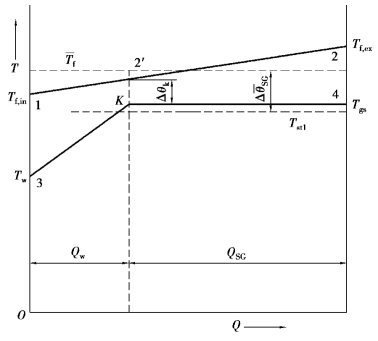

图5-5　蒸汽发生器的Q-T图
