图4-14（a）和图4-14（b）分别示出了竖直和水平管道中的流型。显然，由流动和重力作用的相对方向的原因，竖直流道中不存在分层流流型，相对于水平流道，竖直流道中的流型也更加对称。这些图中的流型可以这样描述：

①泡状流：泡状流中，弥散气泡在连续相的液体中运动。该流型发生在低空泡份额条件下。

②弹状流（段塞流）：在竖直的弹状流中，气泡与管子的直径几乎相当，有一个球形的头部，分离运动的两个弹之间有一段含有分离气泡的液柱。在水平的弹状流中，在大气泡后部运动着与管子直径相同的液柱。该流型因为不同区域的密度差和压缩性可能会导致阻流不稳定性。该流型发生在中等的空泡份额及相对较低的流动速度下，该流型可以认为是介于泡状流和环状流之间的一个过渡流型。正如下面描述的几个流型那样，该过渡可能在不止一步内发生。

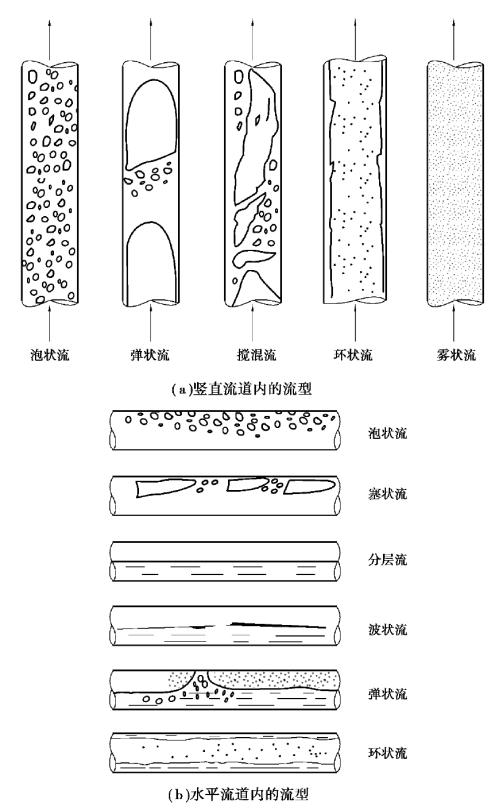

图4-14　典型两相流流型(www.daowen.com)

③塞状流：如图4-14（b）所示，水平流动的塞状流有一个拉长了的气泡。尽管该名字有时与弹状流有交叉，但在水平流动中其形状则明显不同，气泡尾部有一个内凹的形状，或者有一个阶梯状的水跃。

④搅混流：当气相速度增加时，弹状流流型将破裂，气泡变得不稳定，将导致波动的阻流（特别是在空气-水系统中）。因此该流型又称为不稳定弹状流。

⑤细束环状流：在该流型中，在壁面有一个运动相对较慢连续的液膜，以及在中心速度相对较快的夹带有液块的气芯。该流型与环状流不同之处在于其具有夹带液块，似乎是在大片液块内运动，类似于细胞基质外部的胶化区。

⑥环状流：在环状流中，在壁面为连续的液膜，中心为连续的气芯。气芯可能夹带有液滴——为离散的雾相，而壁面液膜中也可能存在离散的气泡。该流型发生在高空泡份额和高流速下。还有一个特殊的流型，就是壁面为连续气膜，而中心为液芯。该流型称为反环状流，发生在过冷稳定膜态沸腾下。
