沸腾传热问题及其在核电厂中的重要性

时间:2023-06-17 理论教育 版权反馈
【摘要】:沸腾传热是沸水堆的工作模式,而压水堆在严格的规定条件下,也允许部分位置存在过冷沸腾,这在蒸汽发生器等位置也要遇到。因此在讨论核电厂正常工况时沸腾传热是一个非常重要的问题。除此之外,分析系统在预期瞬态及失水事故时是否有足够的安全裕量时,沸腾传热是轻水堆堆芯设计中不可回避的问题。图3-2纯物质的温度-体积关系在讨论沸腾传热之前,有必要先讨论沸腾的热力学问题及其基本过程。

沸腾传热问题及其在核电厂中的重要性

沸腾传热是沸水堆的工作模式,而压水堆在严格的规定条件下,也允许部分位置存在过冷沸腾,这在蒸汽发生器等位置也要遇到。因此在讨论核电厂正常工况时沸腾传热是一个非常重要的问题。除此之外,分析系统在预期瞬态及失水事故时是否有足够的安全裕量时,沸腾传热是轻水堆堆芯设计中不可回避的问题。

本部分将讨论在各种条件下加热通道的传热特性,还将讨论控制临界热流密度(Critical Heat Flux,CHF)的触发问题,以及池式沸腾的传热问题。

(www.daowen.com)

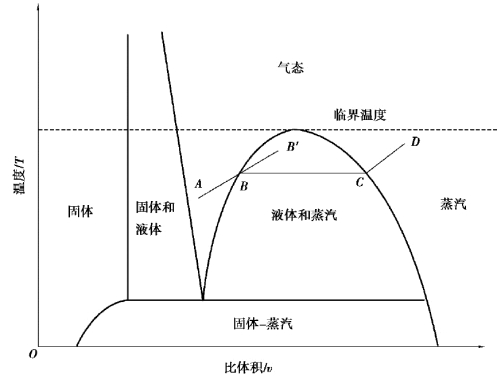

图3-2 纯物质的温度-体积关系

(A—B—C—D定压线;B—饱和液体;C—饱和蒸汽;B′—过热液体)

在讨论沸腾传热之前,有必要先讨论沸腾的热力学问题及其基本过程。从液态转变为气态可能通过均质核化或非均质核化发生。前者发生在没有外来核心参与下,仅是大量具有足够能量的活化分子团聚集成为汽化的核心。因此均质核化发生时,其液体温度要远高于饱和点。因此在其压强-体积的关系曲线(图3-2)上,在定压强下,液体从过冷态(A点)开始要过热得比较高的点(B′点)才会发生从液态转变为气态的核化过程。然而,如果介入了一个固体壁面可以辅助形成蒸汽核心,则可能在饱和点(B点)附近就会发生核化现象。显然,堆芯或者蒸汽发生器元件表面将成为加热水中第一个发生核化的点。
