单相传热分析与通道温度控制

单相传热分析的目的在于两个方面:

①确定冷却剂通道的温度场,保证工作温度在规定的范围内。

②确定与壁面传热相关的控制性参数。

这些参数可以用于选择材料和保证最优的传热效率

为了达到第一个目的,必然与第二个目的有关。为了确定冷却剂的温度场分布,必然涉及固体壁面根据傅里叶导热定律确定的热流密度q″(W/m2):

式中 k——固体壁面的热导率,W/(m·℃);

n——传热表面的单位法向向量;

——传热方向的温度梯度,℃/m。

然而,在工程分析中,仅第二个目的是比较关心的,根据牛顿冷却公式,热流密度与体积平均温度Tb相关。

式中 Tw——壁面温度,℃;

h——传热系数,W/(m2·℃)。(www.daowen.com)

确定h是工程传热的关键,一般h都是用一些与冷却剂物性参数、速度和通道几何尺寸有关的半经验关系式来描述。

为了进行工程分析,一般采用无因次努塞尔数(Nu)来确定采用壁面和冷却剂主流的温差定义的传热系数h。

式(3-3)中,

式中 Dh——适当定义的长度或横向尺寸(对外部绕流通常采用长度尺寸,而对内流一般采用横向尺寸)。

对于Nu数的一般具体形式采用边界层分析方法得到。特别是对于湍流,一般采用实验确定的模型常数。Nu数的关联式一般与流态(层流与湍流,外流与内流)、冷却剂(金属或非金属)有关。在高雷诺数下,因为湍流涡的存在,其传热相对于纯层流强化。对于液态金属,由于其分子热导率高,相对于非金属液体,湍流的影响相对不那么强烈。

对于不同的介质和过程,其典型的传热参数分别列于表3-1和表3-2中。

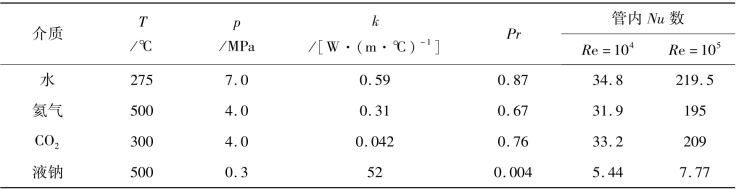

表3-1 各种介质典型传热参数

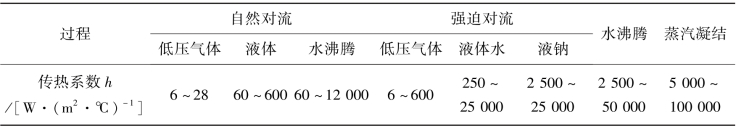

表3-2 各种过程的传热系数典型值
