目前许多鞭炮生产企业均采用人工插入引线，工人劳动强度大，生产效率低。为提高引线插入的效率，减轻工人的劳动强度，试设计一种鞭炮插引机。

1.工作原理及工艺动作过程简介

鞭炮插引机的动作执行构件有双胶辊、切引刀、压引板和送料板等，其结构示意图如图5-2所示。原动机通过传动系统将动力传递给双胶辊，双胶辊对滚压紧引线并使引线向下间歇进给，达到进给量L后，切引刀切断引线。在这一过程中送料板静止不动，然后送料板进给位移S，切引刀往左回摆或移动，为给下一排鞭炮插引线作准备。

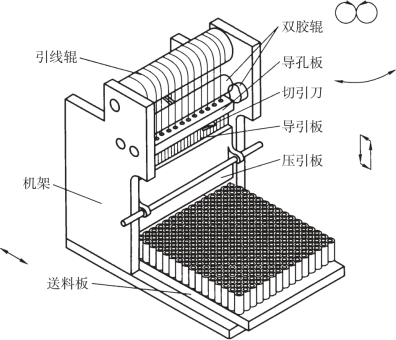

图5-2 鞭炮插引机结构示意图

2.原始数据及设计要求

引线进给量L与鞭炮的引线长度相等，送料板的位移S和鞭炮的外径D之间的关系约为：S=0.866D。为提高生产效率，每13个鞭炮连成一排，每个工作循环为一排鞭炮插引。要求达到的设计参数见表5-2。(www.daowen.com)

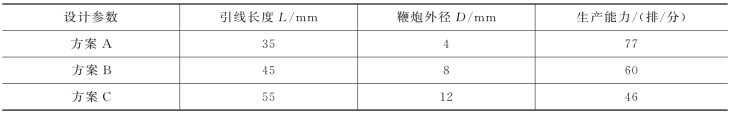

表5-2 设计参数

3.设计说明

（1）由于双胶辊将引线向下送到要求的长度后才切断，切断的时候不能送进引线。因此需要间歇运动机构使双胶辊间歇转动。为减小外形结构尺寸，可采用不完全齿轮机构实现。

（2）引线切割之后，为了保证引线能够准确到达炮心位置，需要压引板压紧引线并送达指定位置，然后向外、向上回退。向下送引线的位移为8～15 mm，可在该范围中自行确定。

（3）切引机构、送料机构可考虑采用凸轮机构或组合机构实现。
