在Solid Works装配体中，力可以是零部件之间的相互作用，也可以是单独添加在某一零件上的外力。单击Motion Manager工具栏中的“力”按钮“”，弹出如图4-43所示的“力/扭矩”参数设置对话框，有力和力矩两种类型可选。

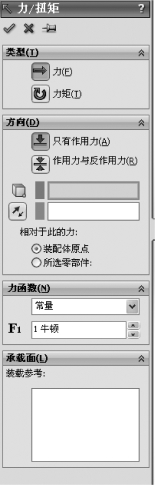

图4-43 力/扭矩参数设置

1.力

在图4-43所示的【类型】栏中单击“力”按钮“”。【方向】栏中，可选择【只有作用力】或者【作用力与反作用力】，前者只需定义“作用零件和作用应用点”，后者还需定义“力反作用位置”。单击按钮“”为力选择所作用的零件及位置。单击按钮“”可改变力的方向。【相对于此的力】选择【装配体原点】，代表所添加力方向的参考系是装配体整体坐标系；选择【所选零部件】，代表所添加力方向的参考系是所选零部件。【力函数】栏中，可设置力的函数，如图4-44所示。对于常量力，单击图标“F1”可输入数值，单位是牛顿。【承载面】栏可设定受力面。(www.daowen.com)

图4-44 力的函数列表

2.力矩

在图4-43所示的【类型】栏中单击“力矩”按钮“”，可为所选零部件添加旋转扭矩。对话框中的【方向】栏与【力函数】栏中，力矩的参数设置与力的参数设置类似，只是力矩的函数单位是N·mm（牛顿·毫米）。
