零件设计完成后，需要根据实际情况进行装配，建立零件之间的位置约束关系，获得能够完成工作任务的机构或机械。此外，如果零件数目很多，可以先创建子装配体，然后将各子装配体按照相应的位置关系再次进行装配，形成大型零件装配模型。

1.零件装配步骤

零件的装配步骤为：

①新建一个装配体文件（.sldasm），进入零件装配模式。

②插入第一个装配零件。在系统默认情况下，插入的第一个零件是固定的，不能被鼠标移动，因此通常将机架或固定参考体作为第一个装配零件。用户也可以通过右击鼠标将其设为浮动。一个装配体里面可以设置多个固定零件。

③插入其他需要装配的零件或子装配体。

④调整零件放置位置，创建零件之间的配合关系。

⑤检查零件之间的干扰情况。

⑥所有零件装配完成后，保存该装配体文件。

2.插入零部件

在制作装配体时，需要将相关零件依次插入到装配体中。插入零部件的操作步骤如下：

①单击装配体工具栏中的“插入零部件”按钮“”，弹出如图4-33所示的【插入零部件】属性管理器。

②单击【浏览】按钮，找到包含所需插入的零部件的文件夹，选择要插入的零部件。

③在装配体窗口的绘图区域中单击要放置零部件的位置。

3.定位零部件

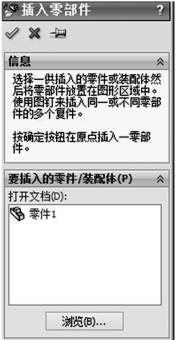

图4-33 【插入零部件】属性管理器

将零部件插入到装配体后，用户可以对零部件进行移动和旋转来放置，还可以固定其位置，为后续的装配做好准备。

（1）固定零部件

在一个装配体中，至少需要有一个零部件是固定的，固定后的零部件不能相对于装配体原点移动，用于为其余零部件提供参考，防止其他零部件在装配时意外移动。

固定零部件的方法为：在Feature Manager设计材料中或绘图区域中选择要固定的零部件，在弹出的快捷菜单中选择【固定】命令即可；如果要解除零部件的固定属性，只需选择【浮动】命令即可。在FeatureManager设计树中，被固定的零部件名称前将出现“固定”两个字，表明该零部件已被固定。

（2）移动零部件

在Solid Works中，可用鼠标单击要移动的零部件不放，沿任意所需的方向拖动，到合适位置后释放鼠标左键即可移动零部件，非常方便。

（3）旋转零部件

在Solid Works中可以用鼠标右键单击要旋转的零部件不放，或按下鼠标中间滚轮不放，即可沿任意方向旋转该零件。

（4）删除零部件

如果想要删除装配体中的某个零件，可以按如下操作进行。(www.daowen.com)

①在Feature Manager设计树中或绘图区域中选择该零部件。

②按Delete键，或选择【编辑】/【删除】命令。

③此时在【确认删除】对话框中，单击【是】以确认删除。该零部件及其所有相关项目（如配合、零部件阵列和爆炸步骤等）都会被删除。

4.零部件装配

对零部件进行装配是指添加配合，将一个零部件相对于其他零部件精确地约束、定位，操作方法如下：

图4-34 【配合】属性管理器

①单击装配体工具栏中的“配合”按钮“”，弹出如图4-34所示的【配合】属性管理器。

②在绘图区域的零部件上选择要配合的实体，所选实体将会出现在【配合选择】下“”右侧的显示框中。

③系统将根据所选实体自动列出有效的配合类型，然后选择所需的配合类型。还可对实体进行高级配合和机械配合，对应的选项板分别如图4-35和图4-36所示。

④在【配合对齐】选项组中选择所需的对齐方式。

⑤单击“确定”按钮“”，完成零部件的配合。

图4-35 【高级配合】选项板

图4-36 【机械配合】选项板

5. 常用配合方法

在建立装配体文件时，所需要的配合方法都能在【配合】属性管理器中找到。下面介绍几种常用的配合方法。

①重合配合将所选的面、边线及基准面重合在一起。

②平行配合使面与面、面与直线、直线与直线或曲线与曲线之间平行。在某些情况下，可以设置两平行实体之间的距离。

③垂直配合将所选实体以90°相互垂直配合，如面与面、面与直线的垂直。

④相切配合使所选实体之间保持相切关系。

⑤同轴心配合使所选实体具有相同的轴，如圆柱与圆柱、圆柱与圆锥的同轴。

⑥锁定配合将所选实体固定连接在一起，成为一个整体。

⑦距离配合使所选实体保持指定的距离进行配合。使用该配合时，必须在【配合】属性管理器的距离框中输入指定的距离值，默认值为所选实体间的当前距离。

⑧角度配合将所选实体以指定角度配合。使用该配合时，必须在【配合】属性管理器的角度框中输入指定的角度值，默认值为所选实体间的当前角度。
