1.变频器散热的结构分析

从目前变频器的构造分析，散热一般可分为以下三种：自然散热、对流散热、液冷散热。

（1）自然散热

对于小容量的变频器一般选用自然散热方式（见图6-25a），其使用环境应通风良好，无易附着的粉尘及飘浮物。此类变频器的拖动对象多为家用空调、数控机床之类，功率很小，使用环境比较优良。

自然散热的另外一种方式就是“穿墙式”自然散热，这种散热方式最多减少80％的热量，其特点是变频器的主体与散热片通过电控箱完全隔离，大大提高了变频器元器件的散热效果，如图6-25b所示。

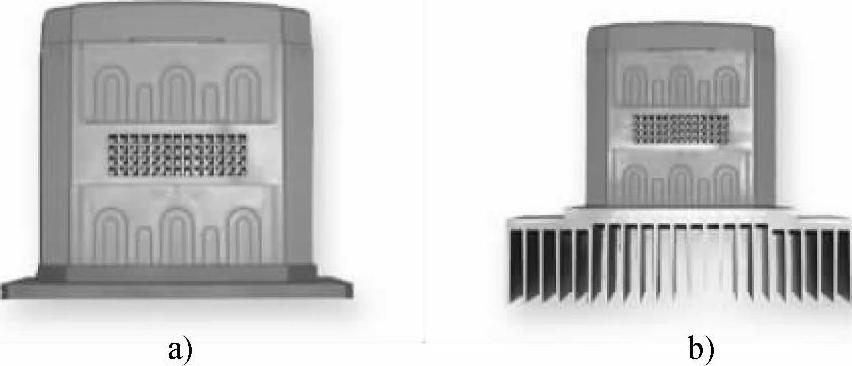

图6-25 自然散热方式

a）普通散热 b）穿墙式散热

（2）对流散热

对流散热是普遍采用的一种散热方式，如图6-26所示。对流散热正是由于使用的器件（风机、散热器）选择比较容易，成本不是太高，变频器的容量可以做到从几十到几百kVA，甚至更高（采取单元并联方式）才被广为采用。

（3）液冷散热

水冷是工业液冷方式中较常用的一种方式，如图6-27所示。(www.daowen.com)

图6-26 对流散热方式

图6-27 水冷散热方式

2.变频器过热的处理方法

对于变频器过热故障，一般的处理方法有两种：采用风扇散热和降低运行环境温度。

变频器是电力电子装置，内含电子元件、电解电容等，所以温度对其寿命影响较大。通用变频器的环境运行温度一般要求在－10～+50℃，如果能降低变频器的运行温度，就延长了变频器的使用寿命，性能也稳定。

在具体问题的处理过程中，不同的变频器过热故障应该按照自身的代码进行逐步定位，如过热故障代码会显示IGBT／IPM散热器过热、整流桥散热器过热等，其故障定位如图6-28所示。

图6-28 变频器过热故障定位
