现场检查发现变频器输出侧和电动机之间分别接有一个断路器和接触器（见图6-19），断开电动机，变频器空载运行，测量变频器的三相输出电压均衡；再带载运行，测量变频器的三相输出电压、电流，三相均衡，没有问题。正常运行约1h后，电流突然增大，又出现了上述问题，这时用钳型表测量三相输出电流，发现U相电流为0，V相和W相电流为560A，再测量接触器上端的三相电压均正常，但测量接触器下端时发现U相电压为0，说明问题出在接触器上。拆掉接触器后直接运行，故障消除。

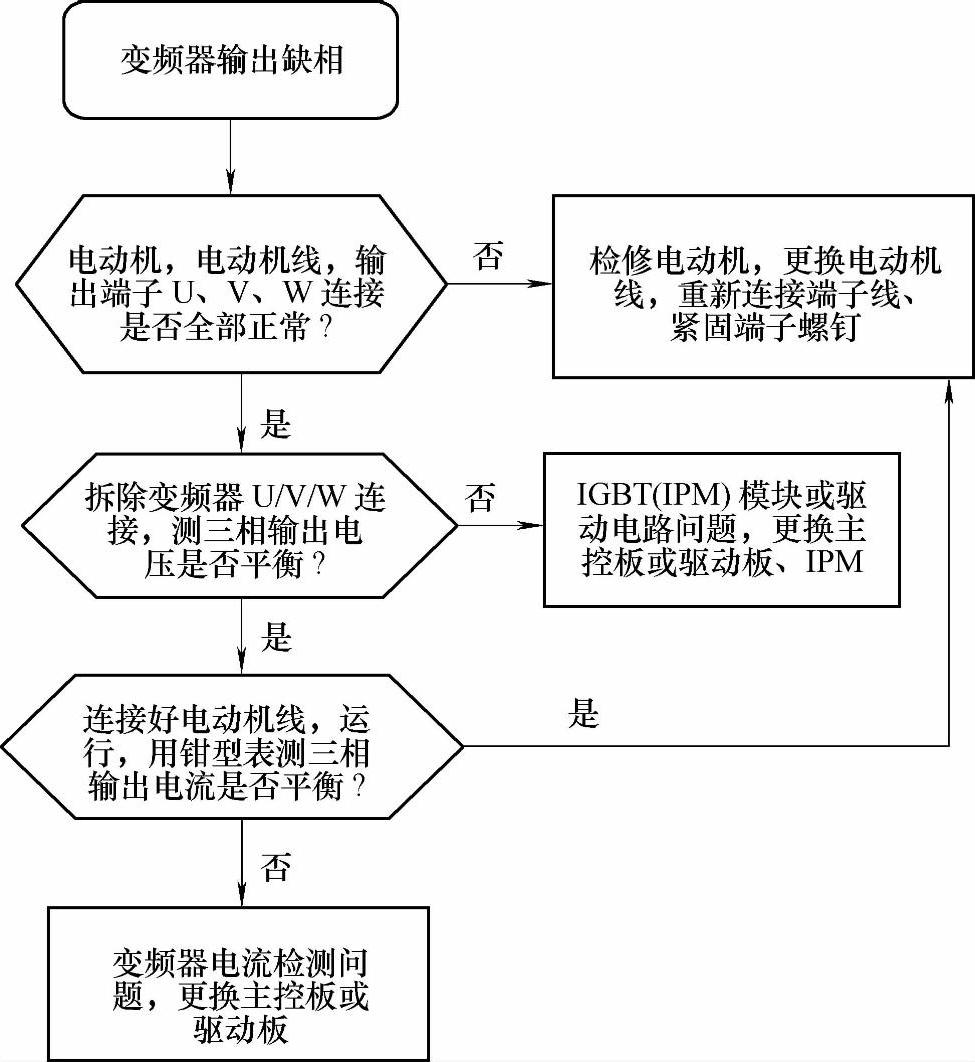

图6-18 输出缺相故障定位

图6-19 变频器外部器件图(www.daowen.com)

要点

交流接触器广泛用作电力的开断和控制电路。它利用主接点来开闭电路，用辅助接点来执行控制指令。交流接触器的接点由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

当接触器摆放不合理或者触头吸合不平时，就会产生或这或那的问题。另外，由于市场竞争激烈，有些厂家为降低成本，已经在偷工减料，比如在线圈的制作中减小线径甚至少绕匝数，在触头上用不符合国标的材料或厚度和截面。造成在实际使用中，标的是100A的接触器或短路器，其实际负载量只能在80A甚至更低，故障率很高。因此，很多变频器厂商都不建议在输出端设置接触器，除非用于多泵切换。
