查三菱变频器F700系列说明书，E.ILF（输入缺相）需要检查要点见表6-8。

表6-8 输入缺相需要检查要点

第一步，先确认参数Pr.872未设定输入缺相保护。

第二步，查看变频器故障记录，出现输入缺相故障时电动机电流均在65A左右，直流母线电压正常，测量变频器输入电压正常，重新开机，在变频器加速的同时测量变频器输入电压，发现当电流达到60A以上时，R端子电压较其他两相偏低很多，在65A左右出现E.ILF故障。另经了解，用户改造工程只是在电动机前加装了变频器，其供电部分的断路器没有更换，用原来的断路器（见图6-16）。

经分析可能是断路器出现故障，打开断路器，发现一对触头发黑，当流过的电流较大时，火花出现，从而造成大的压降。断路器因使用年久，接触电阻变大，当有较大电流通过时，压降大。因而出现变频器不工作时输入电压正常，而带载后随着电流变大，变频器R端电压下降，变频器通过硬件电路检测三相输入电压缺相的故障。(www.daowen.com)

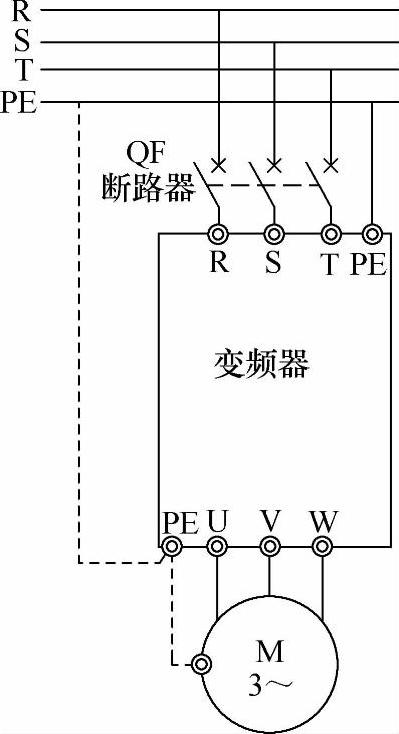

图6-16 变频器接线图

要点

低压断路器的主触点是靠手动操作或电动合闸的。当主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

作为变频器的供电部分，低压断路器的作用非常大，为确保不出现“触头变黑”等情况，必须确保低压断路器的选型正确，确保与低压断路器连接的动力电缆不发热，否则就有可能出现问题。
