变频器故障与报警的分类与排除方法

时间:2023-06-17 理论教育 版权反馈
【摘要】:一般来说,变频器故障或报警都可以在操作面板进行显示,大致有错误信息、报警和故障等几类。变频器一旦检测到故障信号,即进入故障报警显示状态,闪烁显示故障代码。当驱动400V变频器和电动机时,用绝缘整流器并采取措施抑制浪涌电压,因为电动机接线端子配线常数问题引起的浪涌电压,有可能毁坏绝缘和损坏电动机。

变频器故障与报警的分类与排除方法

一般来说,变频器故障或报警都可以在操作面板进行显示,大致有错误信息、报警和故障等几类。表6-5~表6-7所示分别是三菱D700变频器的操作面板异常显示一览表。

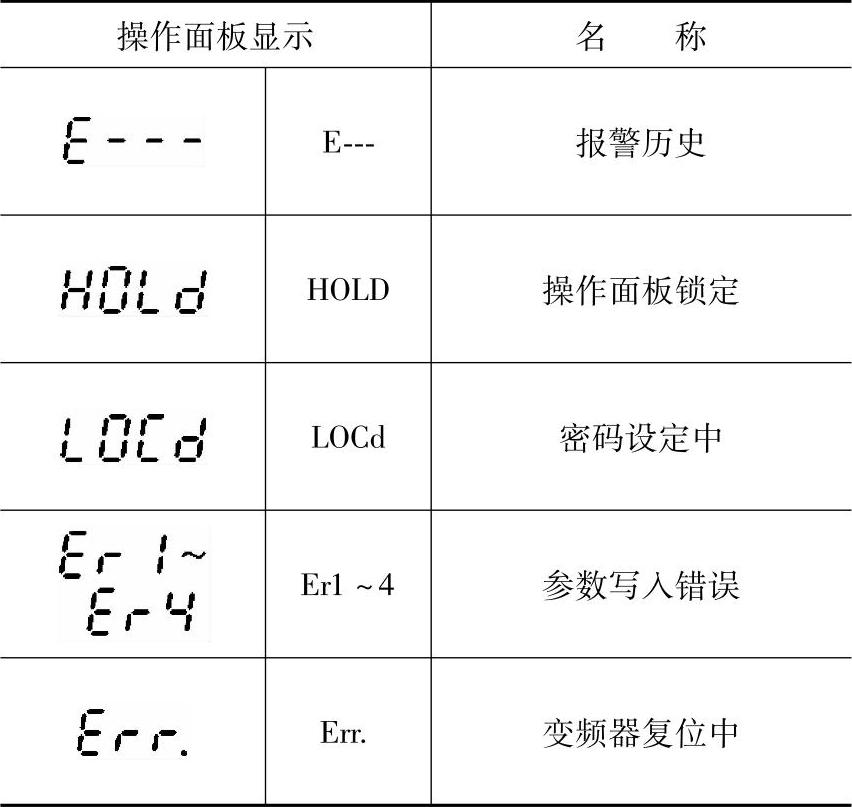

表6-5 错误信息显示

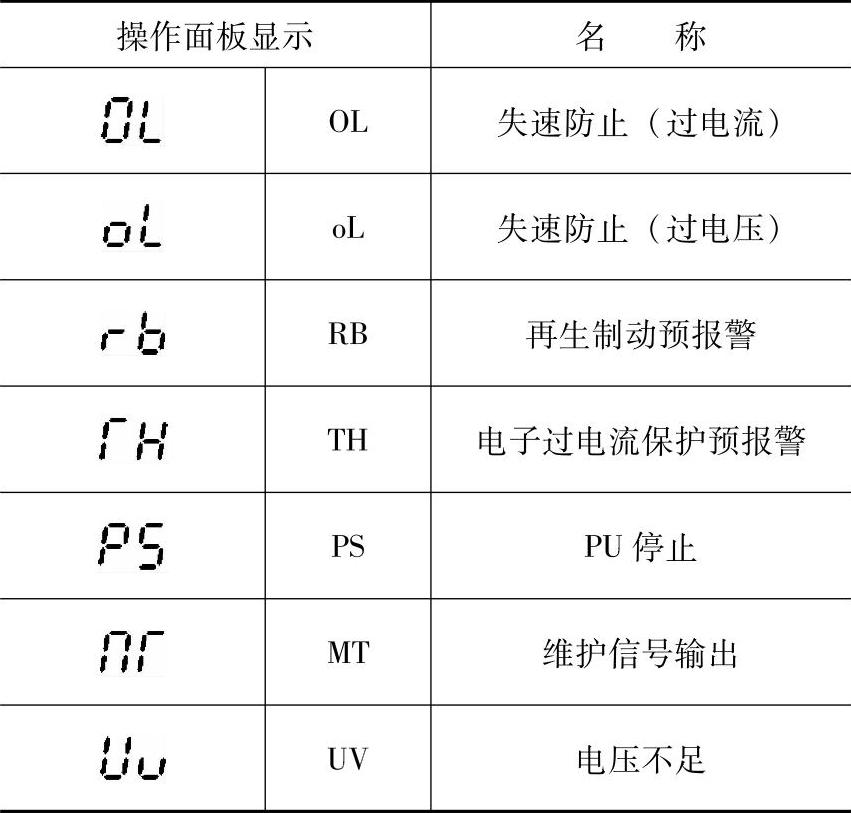

表6-6 报警信息显示

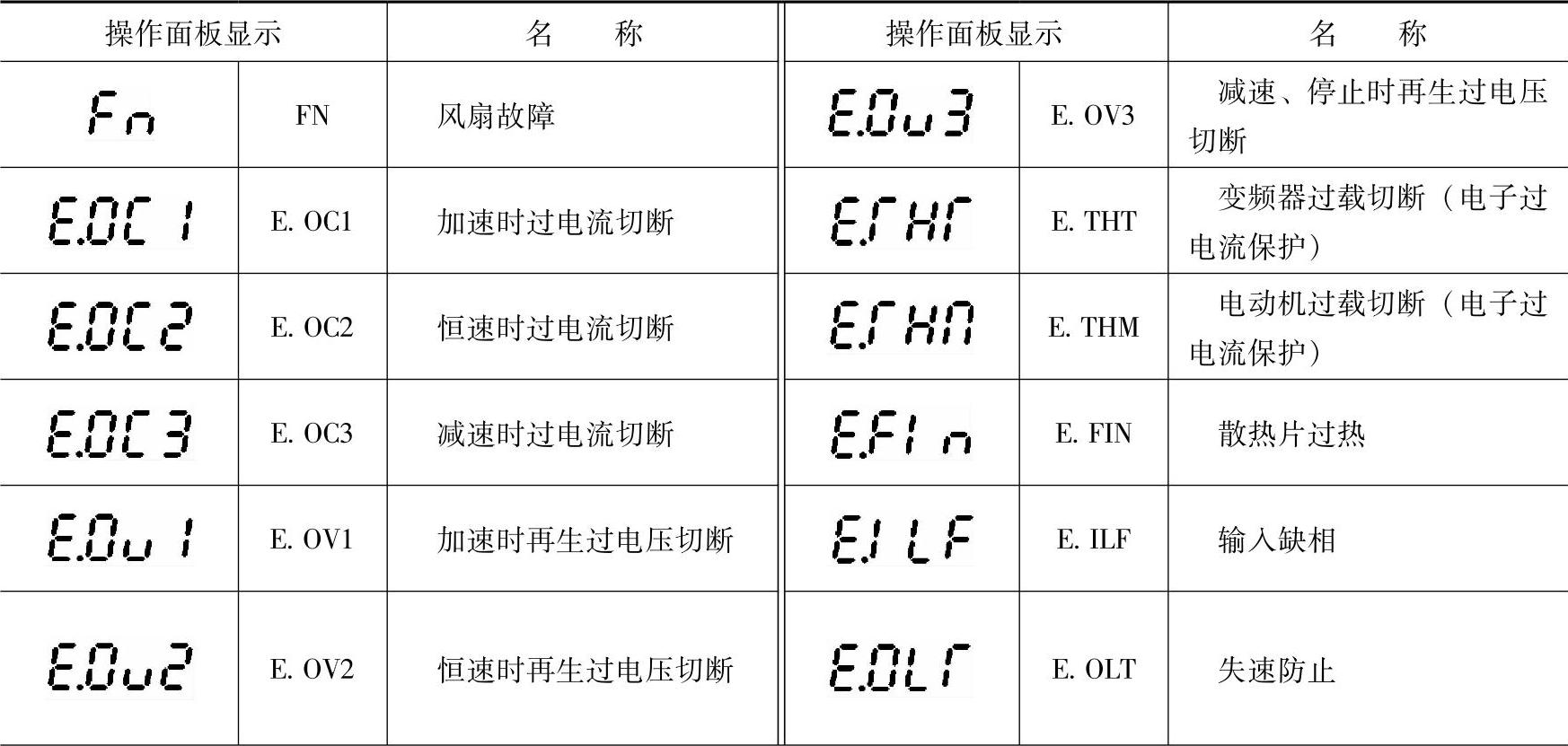

表6-7 故障信息显示

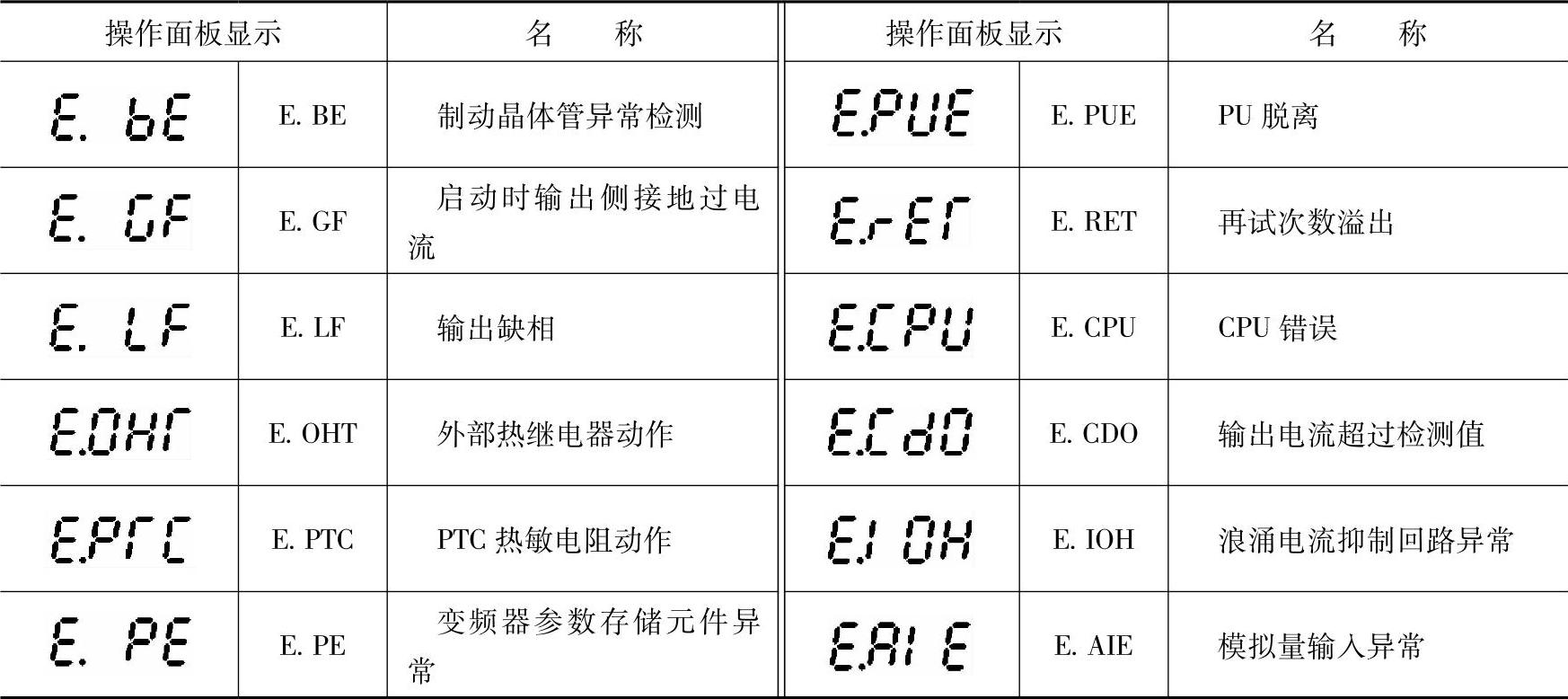

(续)


常见的主要有两种故障或报警排除方式:

1.参数设置

变频器操作面板是最重要的人机操作界面,它不仅能够实现参数的输入功能,还能实现频率、电流、转速、线速度输出功率、输出转矩、端子状态、闭环参数、长度等物理量,以及对这些物理量进行在线存储与修改,以及显示变频器故障的基本信息,所有这些都可以为变频器的故障排除提供必要的信息。

变频器一旦检测到故障信号,即进入故障报警显示状态,闪烁显示故障代码。按功能键可以浏览停机参数;若要查看故障信息,可按相应功能键进入编程查询,也可以通过操作面板的复位键、控制端子或通信命令进行故障复位操作。如故障持续存在,则维持显示故障代码。

由于变频器的很多故障或报警是源于参数设置不当或者参数需要优化,因此通过参数设置来消除故障报警是一种最简单的办法。同时,在变频器进行部件更换或重新初始化后,变频器的参数设置也是最关键的一步。(www.daowen.com)

▶当选择自动重起动功能时,由于电动机会在故障停止后突然再起动,所以应远离设备。

▶操作面板上的“STOP”键仅在相应功能设置已经被设定时才有效,特殊情况应准备紧急停止开关。

▶如果故障复位是使用外部端子进行设定,将会发生突然起动。请预先检查外部端子信号是否处于关断位,否则可能发生意外事故

▶参数初始化后,在运行前需要再次设定参数。当参数被初始化后,参数值又重新回到出厂设置。

▶变频器可以容易地设定为高速运行,在运行前先检查一下电动机或机械设备的容量。

▶使用直流制动功能时,不会产生停止力矩。当需要停止力矩时,安装单独的设备。

▶当驱动400V变频器和电动机时,用绝缘整流器并采取措施抑制浪涌电压,因为电动机接线端子配线常数问题引起的浪涌电压,有可能毁坏绝缘和损坏电动机。

2.硬件拆装与维护

变频器有些故障是由于自身出了问题,如主回路或控制回路元件故障,此时需要进行硬件拆装与维护,并注意以下事项:

▶当电源已经送电或变频器处于运行状态时,不要打开变频器的外壳。否则,可能发生电击。

▶变频器前盖被打开时,不要运行变频器。否则,可能受到高压端子或裸露在外的充电电容的电击。

▶除了进行定期检查或者接线外,不要打开变频器的外壳,即使变频器未接输入电源。否则,可能由于接近充电回路而受到电击。

▶硬件拆装应该在拆除输入电源并使用仪器对直流侧电压进行放电(低于DC 30V)至少10min以后再操作。
