【训练要求】

通过读取三菱D700变频器的相应参数来获取该变频内部主电路电解电容等易耗件的寿命信息。

【训练步骤】

训练步骤①：通过查询Pr.255获取变频器内部部件寿命报警显示信息。

对于控制电路电容、主电路电容、冷却风扇、浪涌电流抑制电路的各零件是否到达寿命报警输出水平，可以在Pr.255寿命报警状态显示中进行确认（见图6-1）。易耗件的寿命信息含义见表6-4。

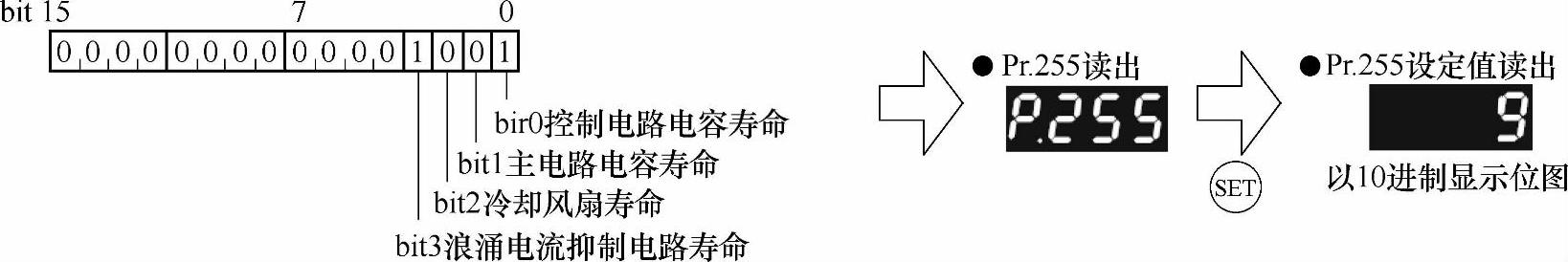

图6-1 读取寿命信息步骤

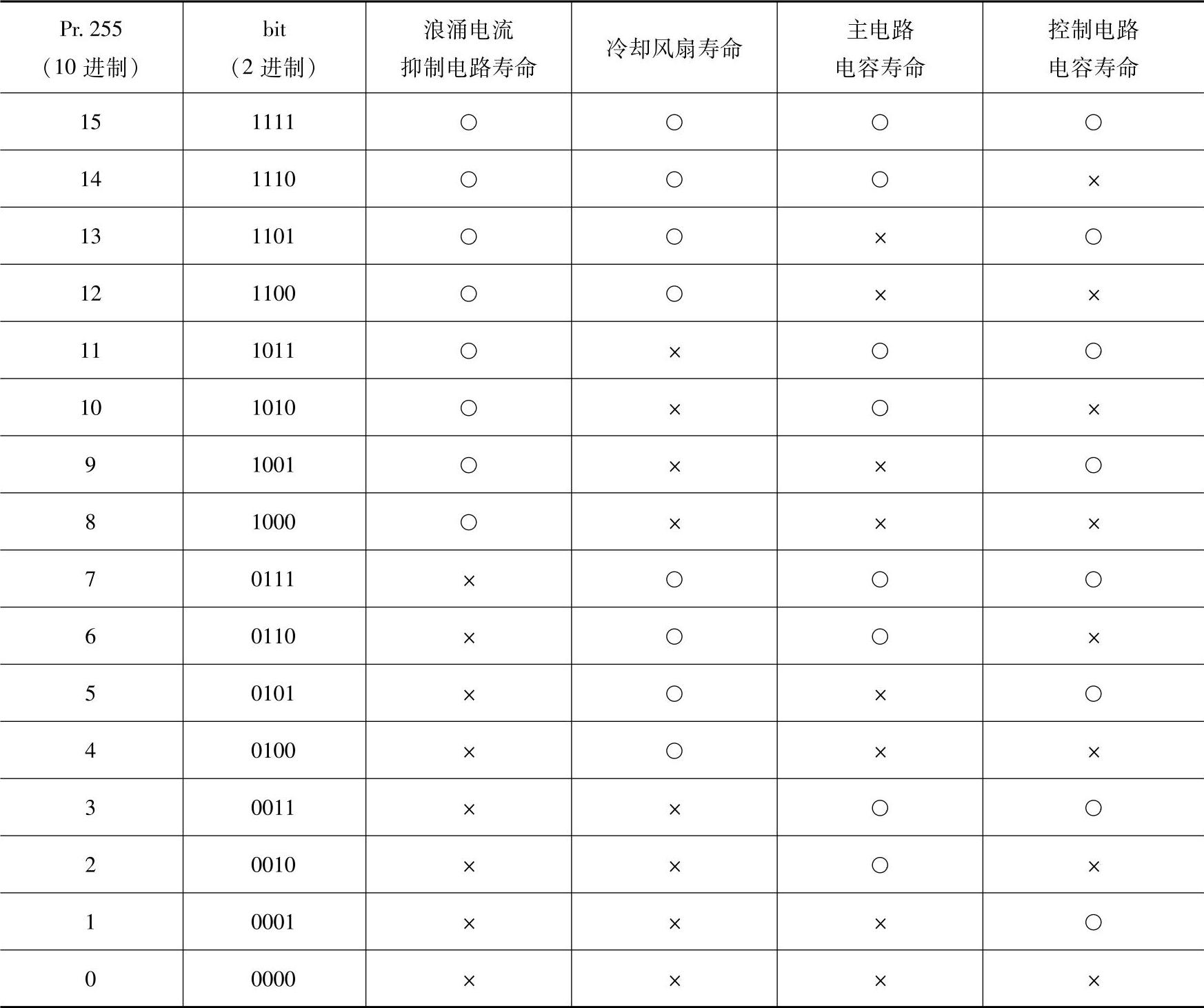

表6-4 易耗件的寿命信息含义

○：有警报、×：没有警报

训练步骤②：通过Pr.259参数的操作获取主电路电容的寿命信息。

以出厂时测量到的电容容量为100％，测定值变为85％以下时Pr.255 bit1置为ON。按下列方法测量电容的容量，确认电容容量的劣化程度。

1）请确认电动机已经接上而且是停止状态。

2）设定Pr.259=“1”（测定开始）。

3）关闭电源。关闭电源时变频器向电动机输出直流电压，测定电容容量。

4）确认操作面板的LED灭灯后，再接通电源。

5）确认Pr.259=“3”（测定结束），读取Pr.258，判断主电路电容的寿命。(www.daowen.com)

要点

为了正确测定主电路电容的寿命，避免受电容温度变化的影响，应在切断电源3h以后再实施测定。

若在下列条件下进行主电路电容的寿命测定，可能会发生“强制结束”（Pr.259=“8”）、“测定错误”（Pr.259=“9”）等情况或保持“测定开始”（Pr.259=“1”）不变，因此请不要在下列情况下进行测定。另外，在下列情况下即使显示“测定结束”（Pr.259=“3”），测定也不能正常完成。

1）FR-HC、FR-CV连接上；

2）在端子+、－上连接了直流电源；

3）测定中电源置为ON；

4）电动机没有接到变频器上；

5）电动机转动时（自由运行状态）；

6）相对于变频器容量，电动机的容量小两个等级以上；

7）变频器在报警停止中或电源OFF时发生了报警；

8）因MRS信号，变频器切断输出；

9）测定中输入了起动指令；

10）参数单元（FR-PU04-CH／FR-PU07）连接上；

11）将端子PC作为电源使用；

12）控制端子排的输入／输出端子为ON（导通）。
