【训练要求】

将A700变频器与专用外接制动电阻器进行连接。

【训练步骤】

训练步骤①：连接专用外接制动电阻器。

变频器A700的端子P／+、PR上虽然连接有内置制动电阻，但如果实施高频率的运行时，内置的制动电阻的热能力将不足，需要在外部安装专用制动电阻器（FR-ABR）。此时需要拆下端子PR-PX的短路片（7.5K以下），将专用制动电阻器（FR-ABR）连接至端子P／+，PR。

通过拆下端子PR-PX间的短路片，将不再使用内置制动电阻器。但是，没有必要将内置制动电阻器从变频器拆下，也没有必要将内置制动电阻器的引线从端子排上拆下。

另外，在连接制动电阻器后，还需要设定下述参数：

●Pr.30再生制动功能选择=“1”

●Pr.70特殊再生制动使用率=“7.5K以下：10％，11K以上：6％”

图5-33 连接外接制动电阻器(www.daowen.com)

对三菱A700 FR-A740-2.2K-CHT变频器进行外接制动电阻器的安装如下：

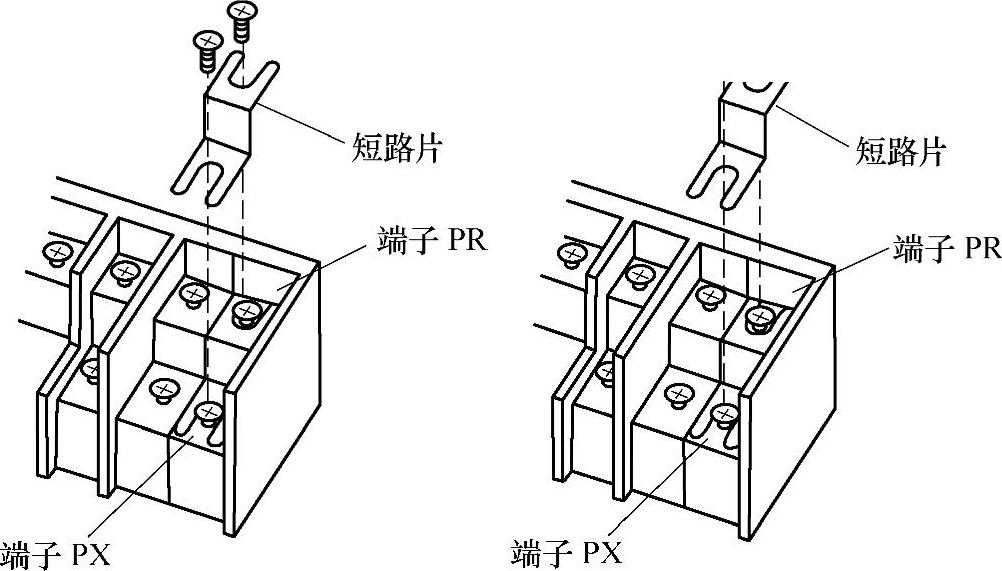

首先拆下端子PR和端子PX的螺钉，取下短路片（见图5-33）。

其次，在端子P／+，PR上连接制动电阻器。

训练步骤②：过电流保护。

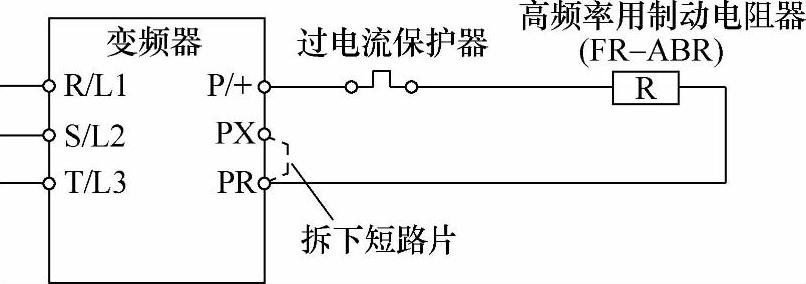

为了防止变频器内置制动单元短路故障时导致的制动电阻器过热和烧毁，建议按照图5-34所示安装过电流保护器，并将过电流保护器的触点信号接入到变频器的多功能输入端（图中未画出）。

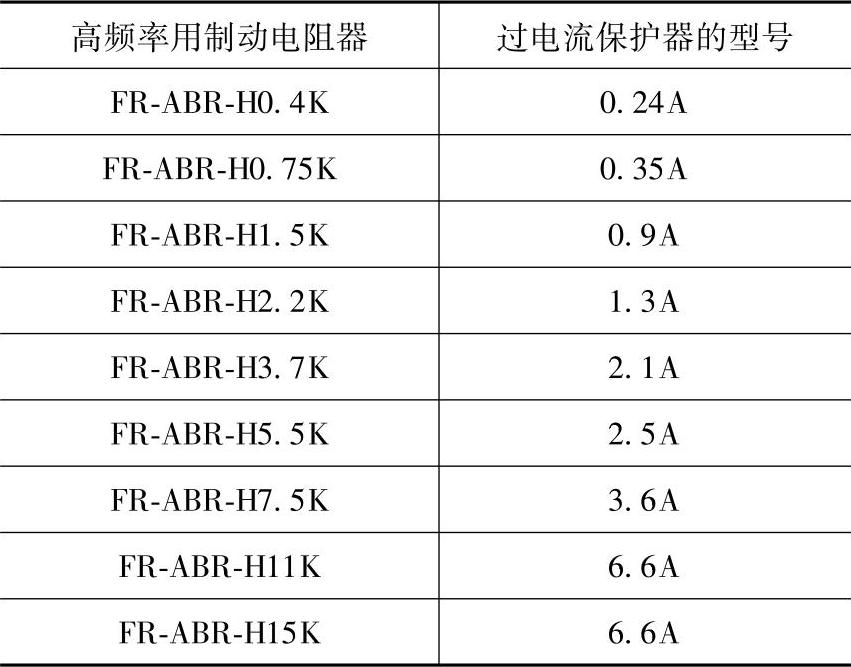

过电流保护器的选型见表5-11。

图5-34 安装有过电流保护器的主电路连接

表5-11 过电流保护器的选型
