【训练要求】
将A700变频器与D700变频器相比较，进行以下内容的训练：
1）了解A700变频器的铭牌标识、命名规则等；
2）A700变频器操作面板的拆卸、安装，并接通电源线；
3）通过对FR-DU07操作面板的操作熟悉参数设置等功能。
【训练步骤】
训练步骤①：将A700变频器与D700变频器进行比较。

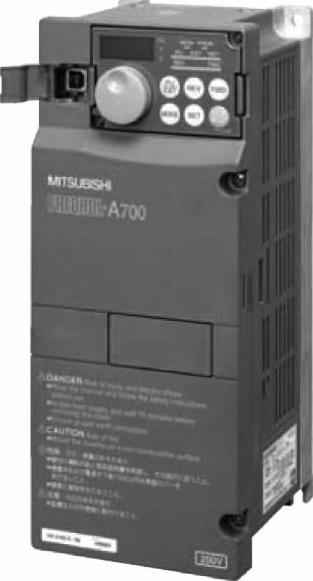

从包装箱取出1.5kW三菱变频器A700（见图5-17），了解其铭牌标识、命名规则以及与电动机功率对应情况（见图5-18、图5-19）。

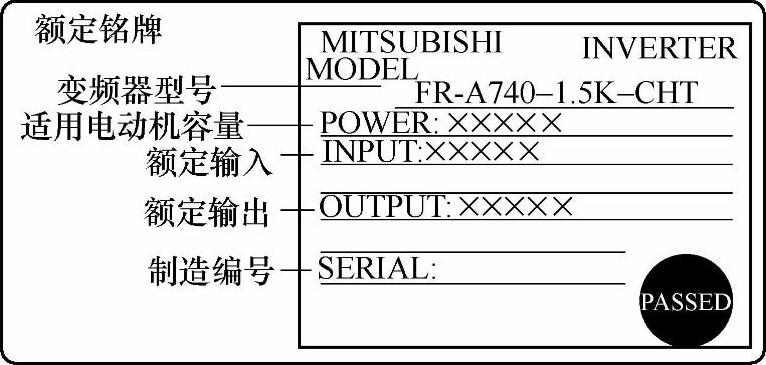

图5-18 三菱A700变频器铭牌

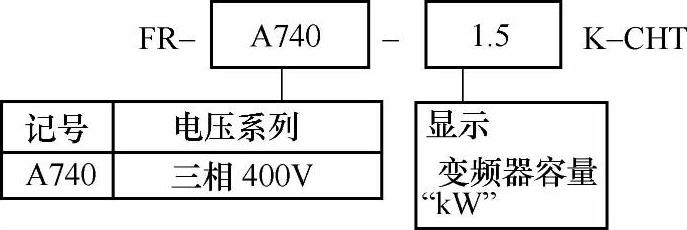

图5-19 三菱A700变频器命名规则

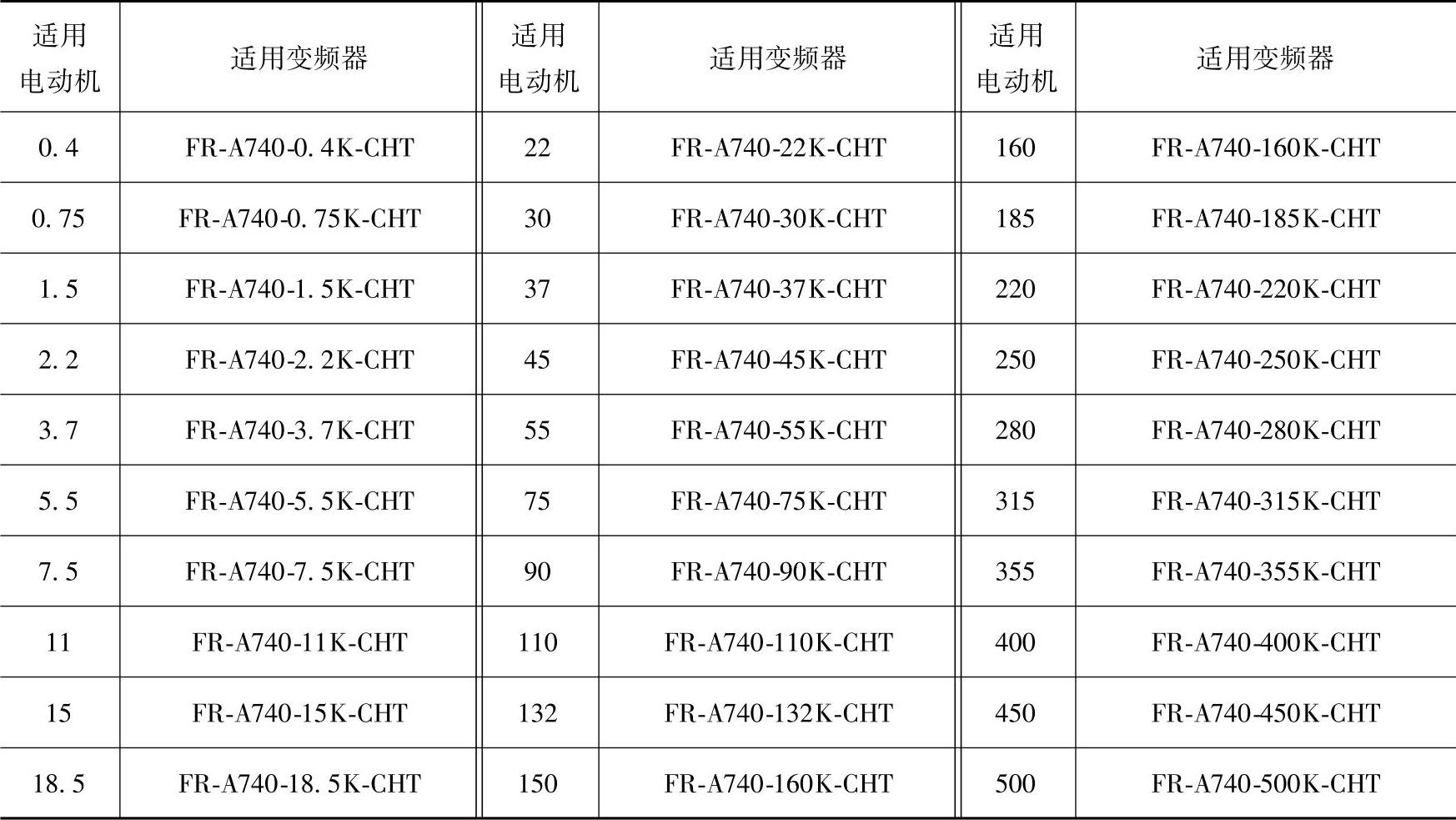

三菱A700变频器与电动机匹配对应表见表5-1。
表5-1 三菱A700变频器与电动机匹配对应表
训练步骤②：进行A700变频器操作面板的拆卸与安装。

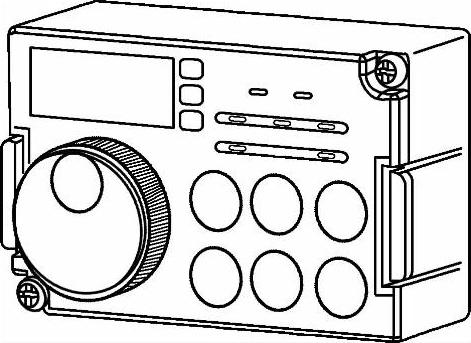

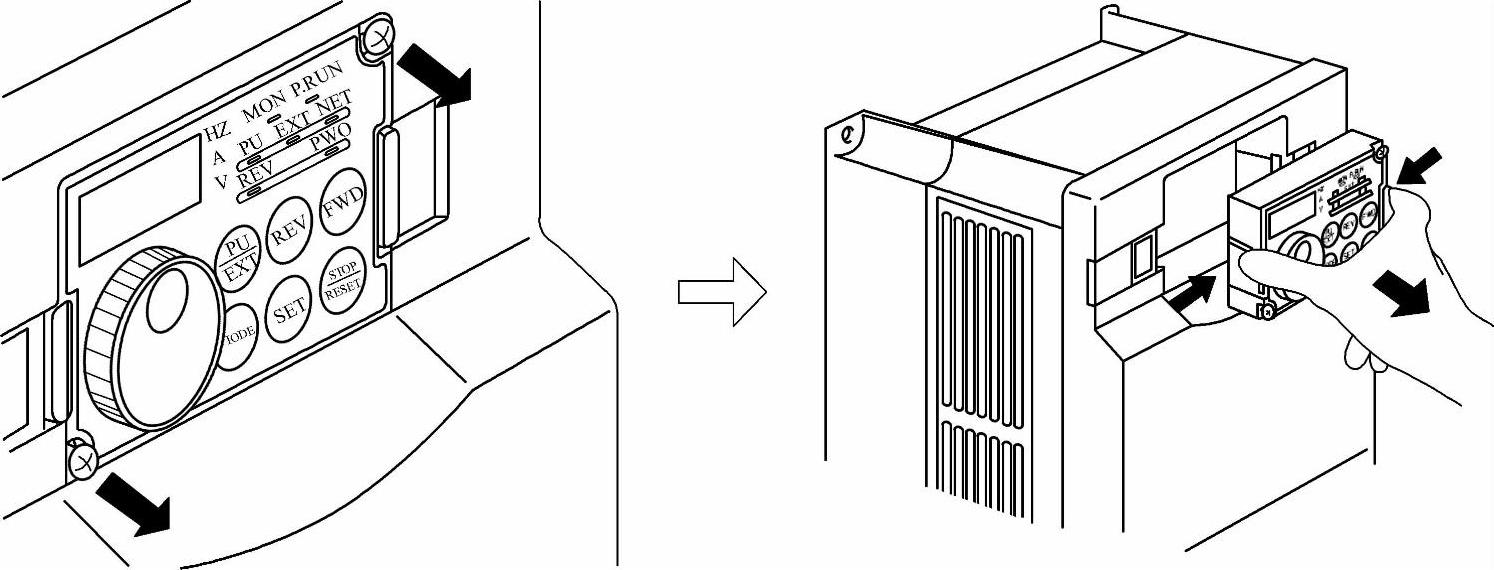

如图5-20所示为A700变频器的操作面板（即FR-DU07），也是用于变频器参数设置的主要界面。进行操作面板的拆卸时先松开操作面板的两处固定螺钉（螺钉不能卸下），然后按住操作面板左右两侧的插销，把操作面板往前拉出后卸下（见图5-21）。
进行操作面板安装时，需要笔直插入并安装牢靠，然后旋紧螺钉。
训练步骤③：进行A700变频器前盖板的拆卸与安装。(www.daowen.com)

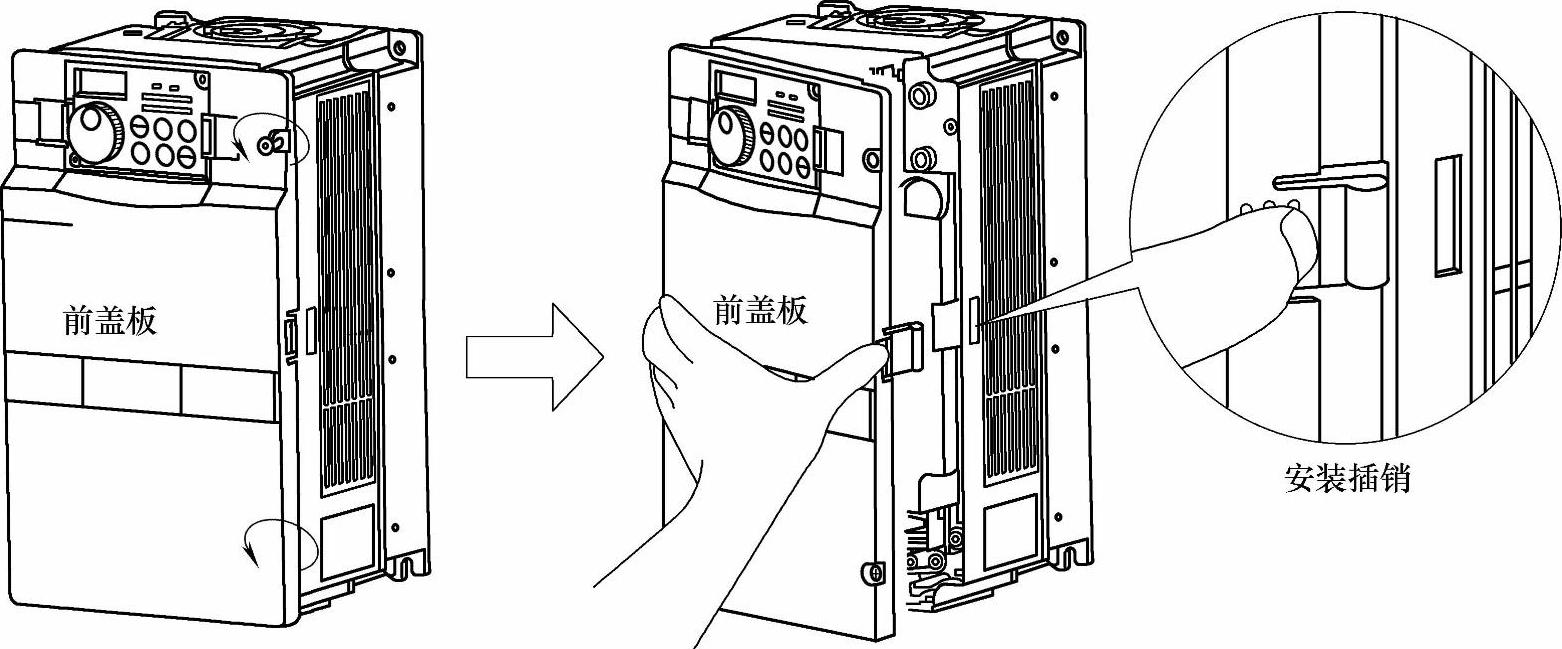

对前盖板取下时，先旋松安装前盖板用的螺钉，一边按着表面护盖上的安装卡爪，一边以左边的固定卡爪为支点向前拉取下，如图5-22所示。
图5-20 A700变频器操作面板
图5-21 A700变频器操作面板拆卸
图5-22 前盖板的拆卸
安装与拆卸时的动作相反，将表面护盖左侧的两处固定卡爪插入机体的接口，并以固定卡爪部分为支点确实地将表面护盖压进机体，最后拧紧安装螺钉。
需要注意的是，FR-A740-160K-CHT以上的表面盖板由1个变成2个，另外在正面盖板贴有容量铭牌，在机身也贴有额定铭牌，分别印有相同的制造编号，检查制造编号以确保将拆下的盖板安装在原来的变频器上，以防止维修时出现不必要的混淆。

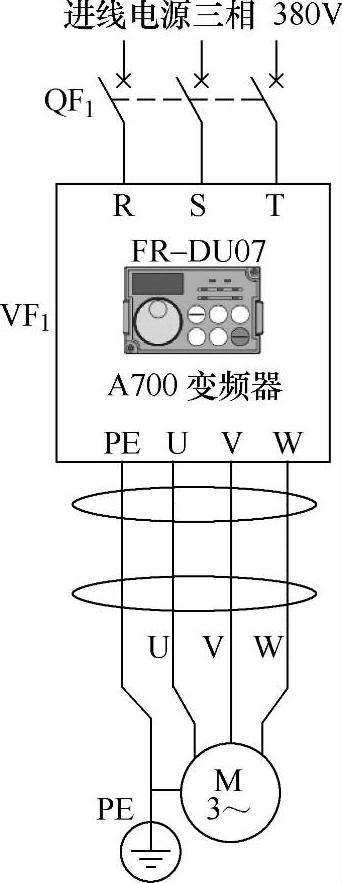

训练步骤④：拆卸完前盖板后，按照图5-23所示进行主电路接线，包括电源进线和1.5kW三相笼型异步电动机接线，注意为保证电气安全，必须进行可靠接地。
训练步骤⑤：通过对FR-DU07操作面板的操作熟悉参数设置等功能。

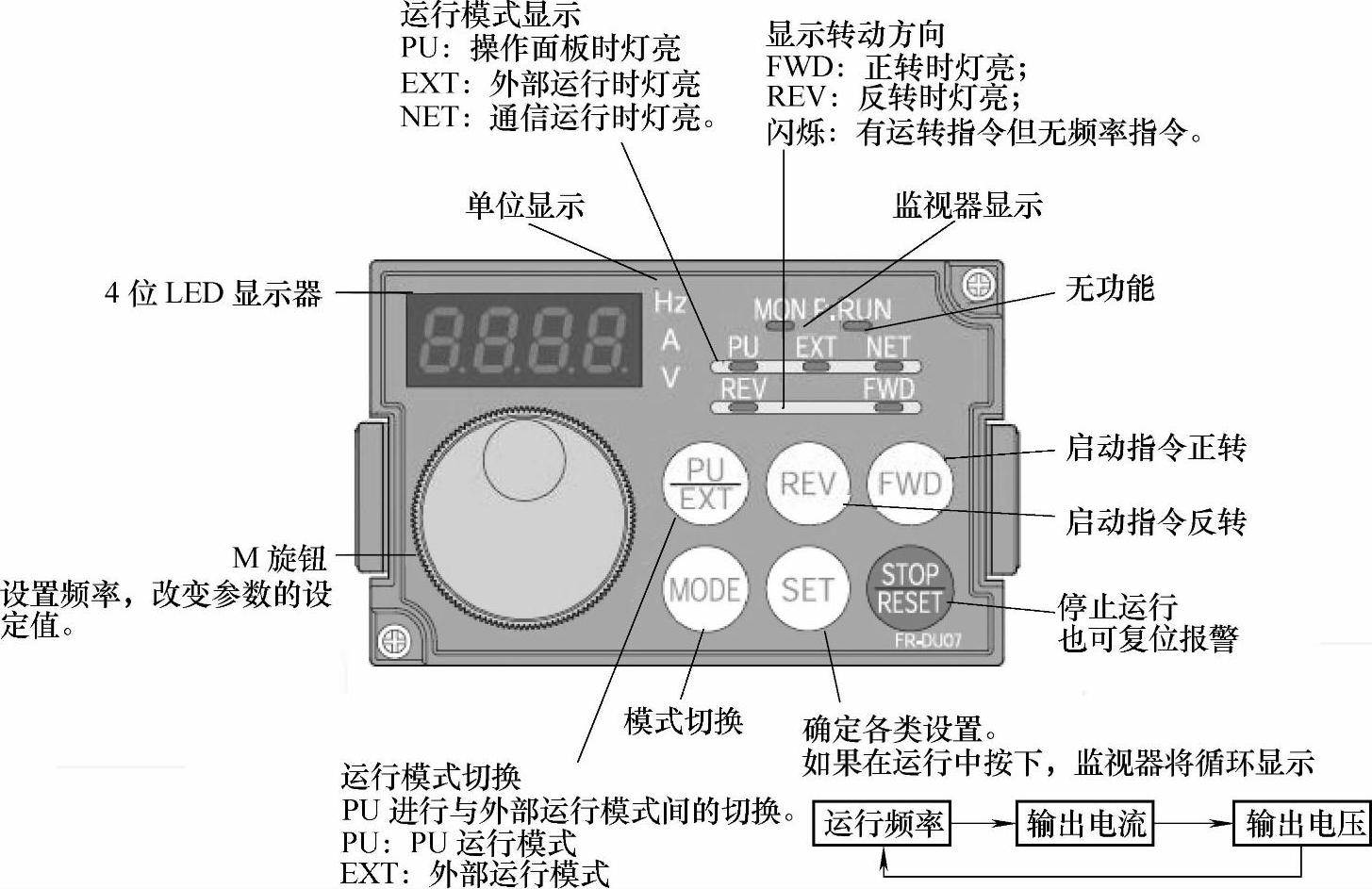

如图5-24所示为A700FR-DU07操作面板，与D700变频器的操作面板相比，多了一个按键，即将RUN键分为FWD（正转）键与REV（反转）键。
图5-23 变频器主电路接线
图5-24 A700 FR-DU07操作面板

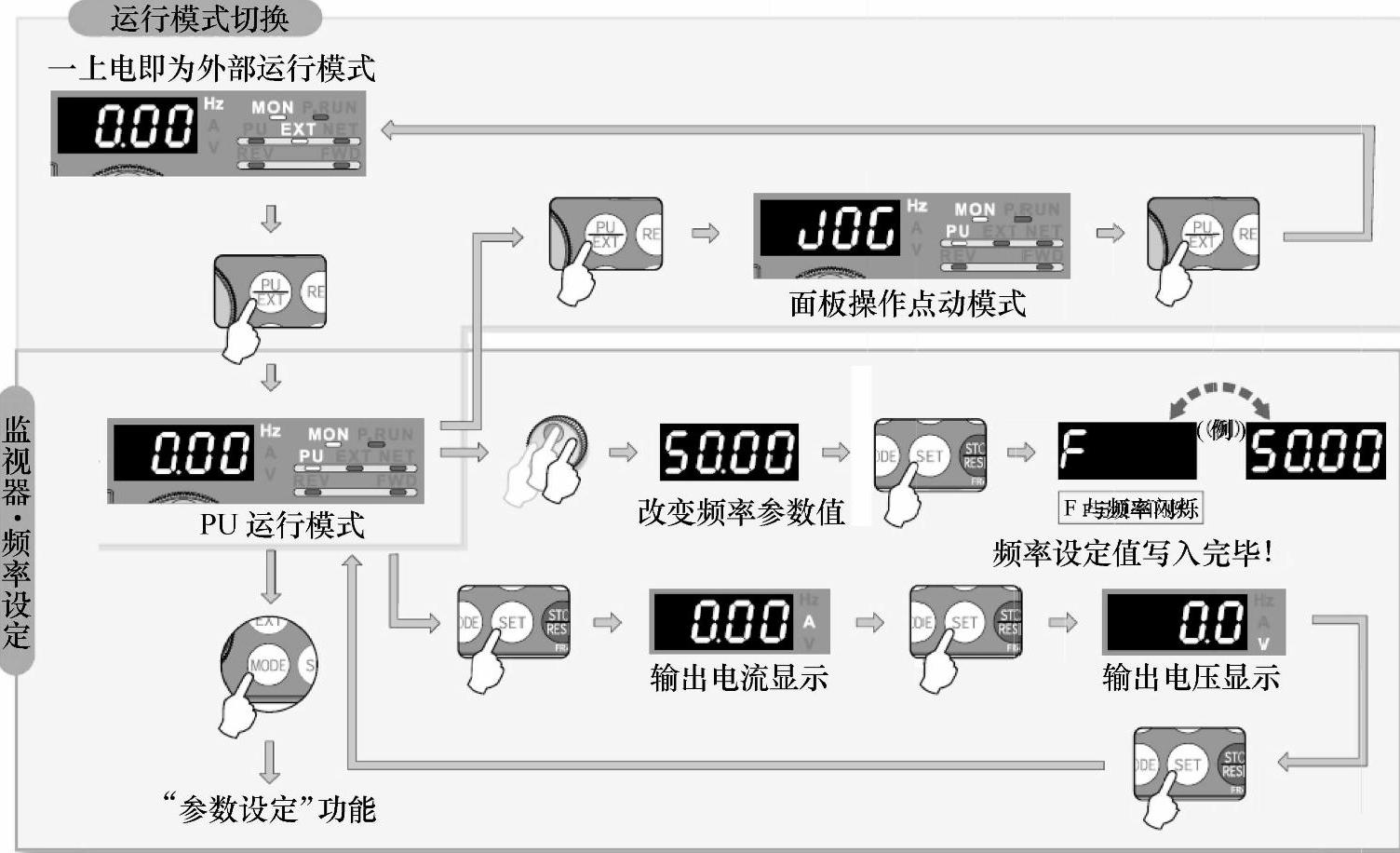

如图5-25所示为A700变频器的运行模式切换与频率设定，操作方式与D700变频器一致，其参数功能也是雷同，不在这里一一例举。
图5-25 运行模式切换与频率设定
