【训练要求】

某三菱D700变频器用于驱动1.5kW加工机械负载时，出现了一些机械共振，需要进行以下操作：

1）30～35Hz之间固定为30Hz；

2）30～35Hz之间跳变为35Hz。

【训练步骤】

训练步骤①：了解跳变频率的参数设定清单。

当用户希望运行时避开机械系统固有的振动数带来的共振时，可以设置共振发生频率跳变。频率跳变相关的参数见表3-12。

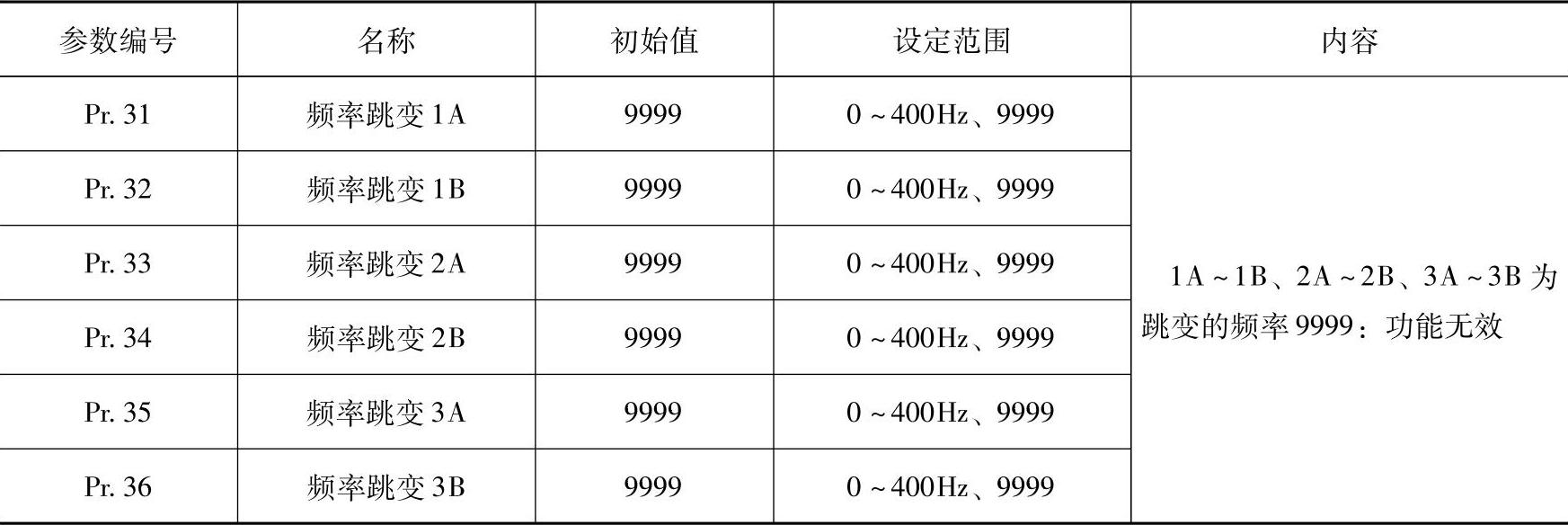

表3-12 频率跳变相关的参数

上述参数在Pr.160扩展功能显示选择=“0”时可以设定。跳变频率含义如图3-44所示，跳变的地方有3处，跳变频率可以设定为各处的上点或下点中的任意一方。频率跳变1A、2A、3A的设定值为跳变点，跳变区间以该频率运行。

训练步骤②：30～35Hz之间固定为30Hz时，请将Pr.34设定为35Hz，Pr.33设定为30Hz（见图3-45）。(www.daowen.com)

训练步骤③：30～35Hz之间跳变为35Hz时，请将Pr.33设定为35Hz，Pr.34设定为30Hz（见图3-46）。

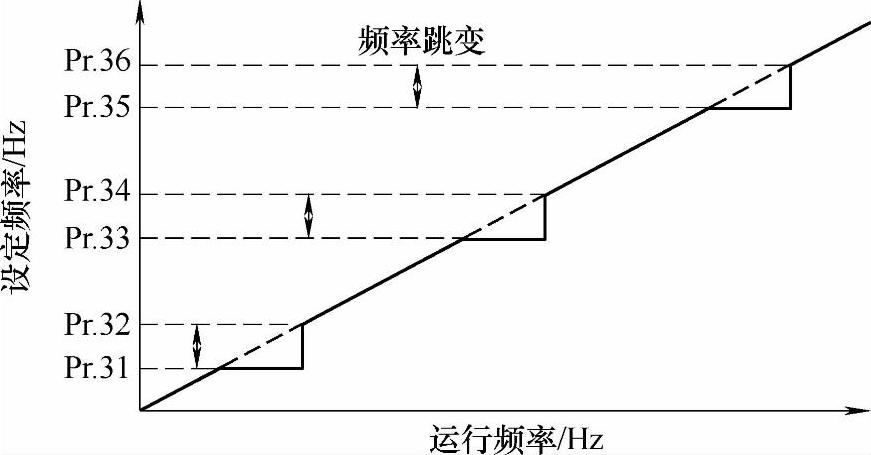

图3-44 跳变频率含义

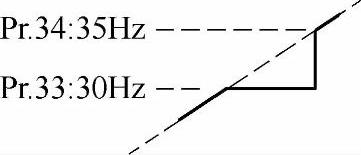

图3-45 设置跳跃频率一

图3-46 设置跳跃频率二

要点

当旋转系统轴弯曲的固有频率与旋转频率一致时的转速叫危险速度。通常，中小功率段的电动机的危险速度发生在额定转速之上；而对于大容量的二极或四极电动机，危险速度有时会发生在额定转速以下。因此，在变频调速系统中，在控制上要采取措施（即设置跳变频率），避免转速进入这样的危险速度。
