【训练要求】

某三菱D700变频器用于驱动5.5kW的电动机，请实施以下操作：

1）如何设置热保护参数值；

2）在使用外部热继电器的情况，如何将该信号输入到变频器中；

3）如果使用热敏电阻，该如何接线并设置相应的参数；

4）当变频器确实有电子热继电器报警时，如何设置输出开关量信号。

【训练步骤】

训练步骤①：设置热保护值参数Pr.9为9.1A。

设定好电子热保护值，可以对电动机进行过热保护，同时能够在变频器低速运行时，保护电动机因冷却风扇速度降低而引起的电动机自冷却能力降低的问题。Pr.9的具体设定参数值见表3-10，5.5kW电动机查询其额定电流为9.1A。

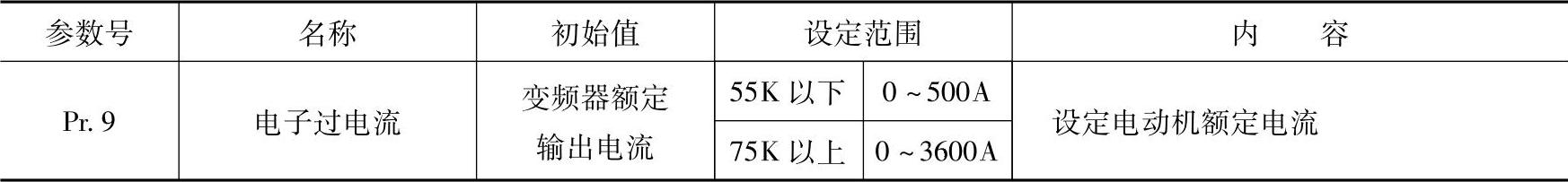

表3-10 Pr.9的具体设定参数值

训练步骤②：外部热继电器动作信号输入。

为了对电动机进行热保护，通常会使用外部热继电器，但是如果仅仅使用它，即使电动机真的保护后，只是切断了变频器的输出主回路，但并没有使变频器停止运行。因此D700变频器特别设置了外部热继电器输入保护功能，即对多功能输入端子Pr.178～Pr.189设置为“7：外部热继电器输入”后，可按照图3-40所示连接方式来实现动作保护。图3-40中所示的OH端子就是外部热继电器输入功能。

外部热继电器动作时，变频器输出关闭，并输出异常信号“E.OHT”。

训练步骤③：热敏电阻（PTC）输入。

(www.daowen.com)

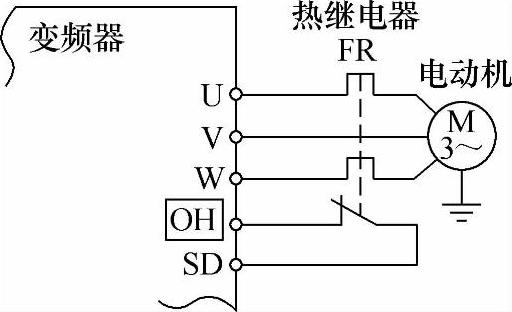

图3-40 热继电器信号输入

PTC的最大特点是体积小（典型尺寸：1.9mm×0.6mm）、响应快、具有4层保护，并且有三个头串联（最多可有九个头串联），因此可埋藏在电动机的三相线圈中，可对不同温度进行保护，也可对电动机的轴承、润滑剂等进行保护。电动机嵌入式PTC电阻值变化见表3-11。

D700变频器具有PTC输入功能，其输入连接图如图3-41所示。电动机内置的PTC输出可输入到端子2、端子10。来自PTC的输入达到Pr.561 PTC保护水平所设定的电阻值后，输出PTC过电流异常信号（E.PTC），变频器跳闸。

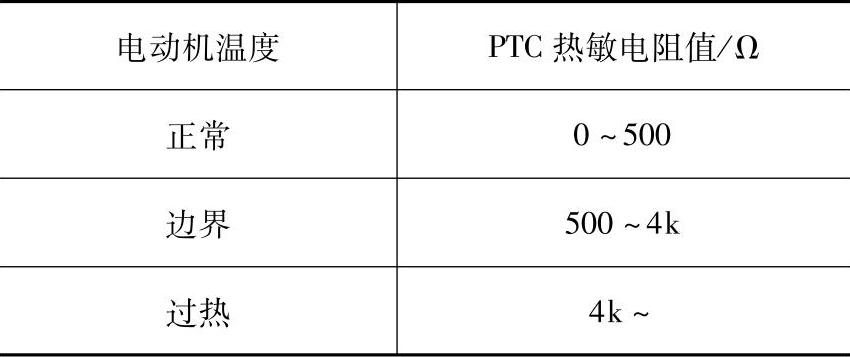

表3-11 电动机嵌入式PTC电阻值变化

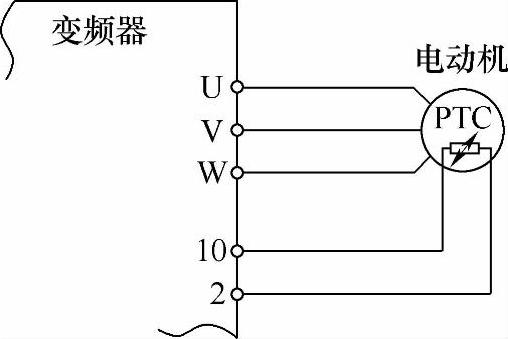

图3-41 PTC输入连接图

需要注意的是，在设置参数时需要确认所使用PTC的特性，将Pr.561设定为图3-42所示的R₁和R₂的中心附近的电阻值，切勿偏离保护动作温度T_N。如果Pr.561的设定值设定得偏向R₁或R₂，保护动作温度会变得过高（保护延迟）或者过低（过保护）。当PTC保护有效（Pr.561≠“9999”）时，能够在操作面板或参数单元（FR-PU07）、RS-485通信上显示PTC的电阻值。

训练步骤④：电子过电流报警输出和预报警信号。

如果要特别保护电动机的话，可以输出电子过电流报警信号和故障信号，图3-43所示为报警信号输出示意。

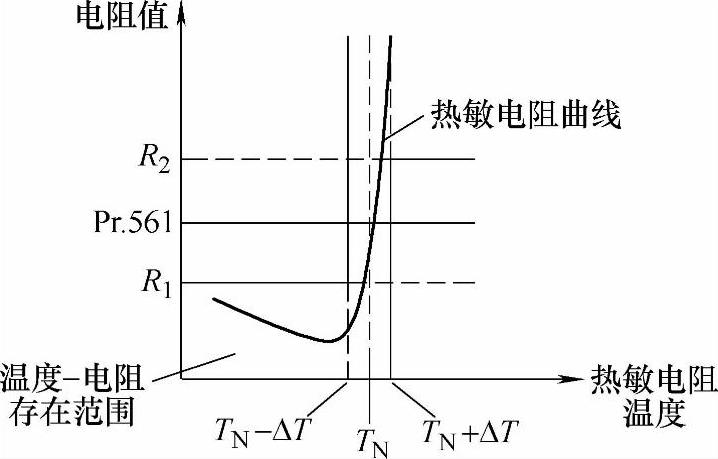

图3-42 PTC特性示例

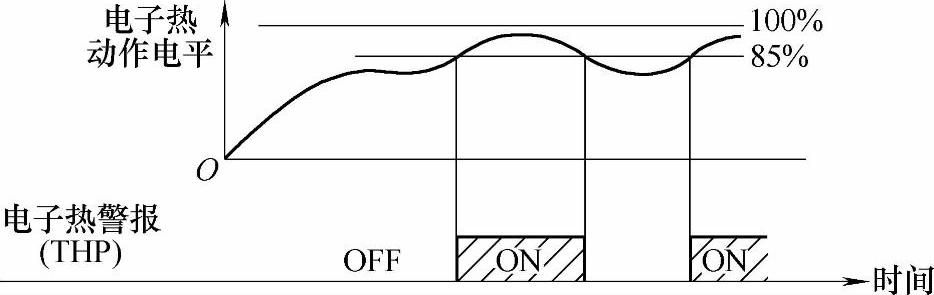

图3-43 电子过电流报警信号输出

电子过电流与报警时，应该设定Pr.178～Pr.182所对应的多功能端子为“8，108：电子过电流保护预报警”，其中，“8”为正逻辑，“108”为负逻辑。预报警时，变频器输出不关闭。
