【训练要求】

D700变频器多功能输出端子操作：

1）多功能输出端子的接线；

2）多功能输出端子可以设定多少参数值及其含义；

3）请画出多功能输出信号为“RY”／“RUN”／“ALM”／“SU”／“FU”时的频率／时间曲线图。

【训练步骤】

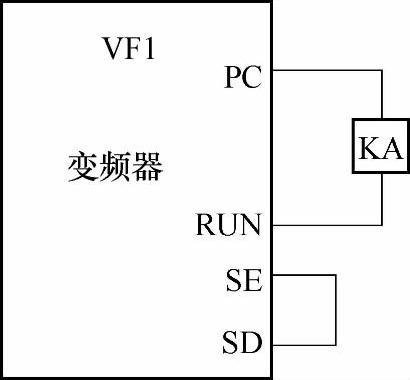

训练步骤①：对于变频器运行的各种状态，都可以通过多功能端子进行输出，包括继电器触点或集电极开路输出两种，电平则分为正逻辑和负逻辑。由于ABC是继电器触点信号，因此接线相对简单，但是集电极开路输出则必须按照图3-34所示接线方法进行。

训练步骤②：多功能输出参数编号及其名称见表3-3。

图3-34 集电极开路输出

表3-3 多功能输出参数编号及其名称

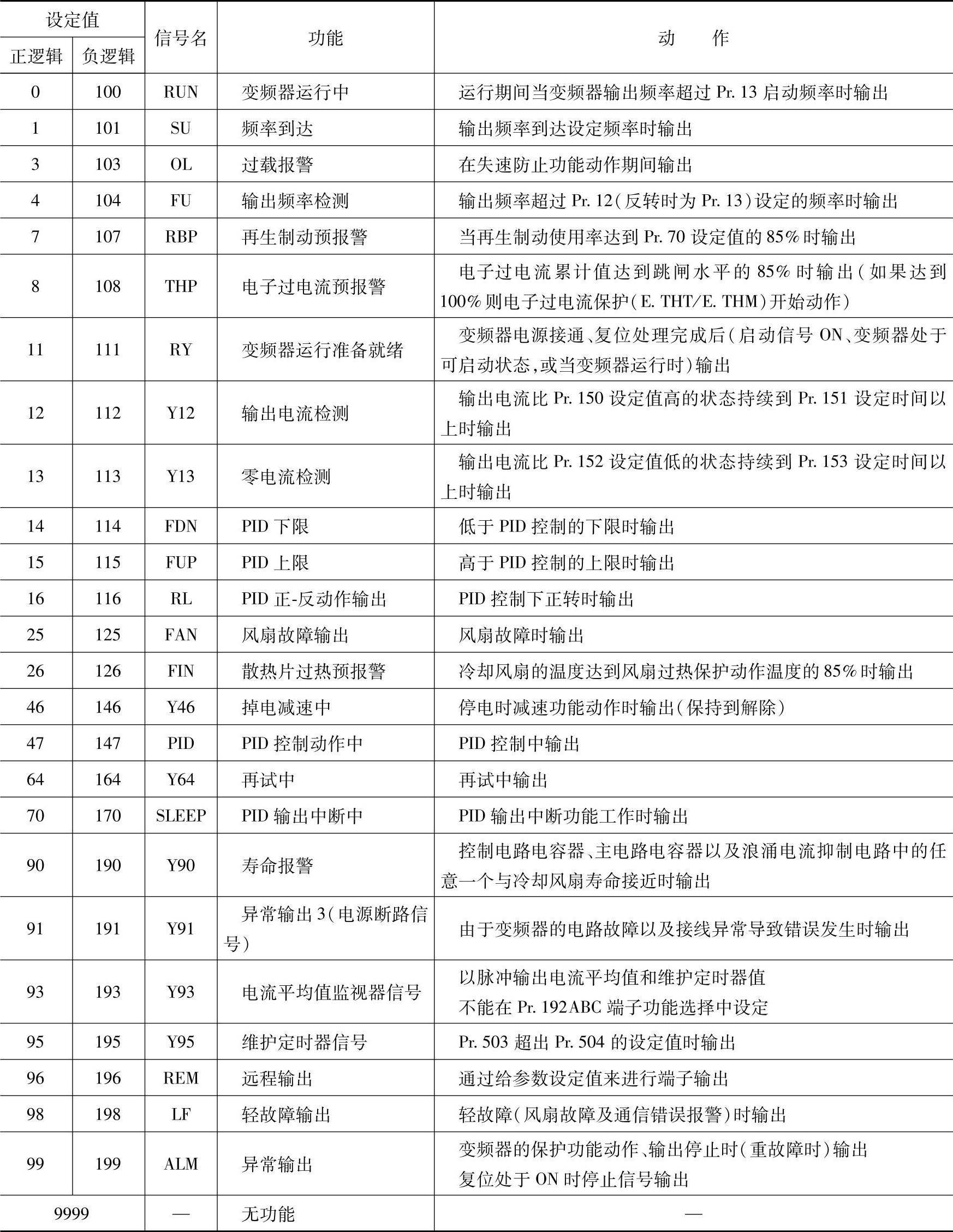

输出信号及其设定值定义见表3-4。通过它可以正确设定输出端子的功能，其中值为0～99的为正逻辑，值为100～199的为负逻辑。需要注意的是，不要将频繁ON／OFF的信号分配到A、B、C端子，否则继电器触点的寿命会变短。

表3-4 输出信号及其设定值定义

训练步骤③：画出频率／时间曲线图。

第一种频率／时间曲线：“RY”／“RUN”。

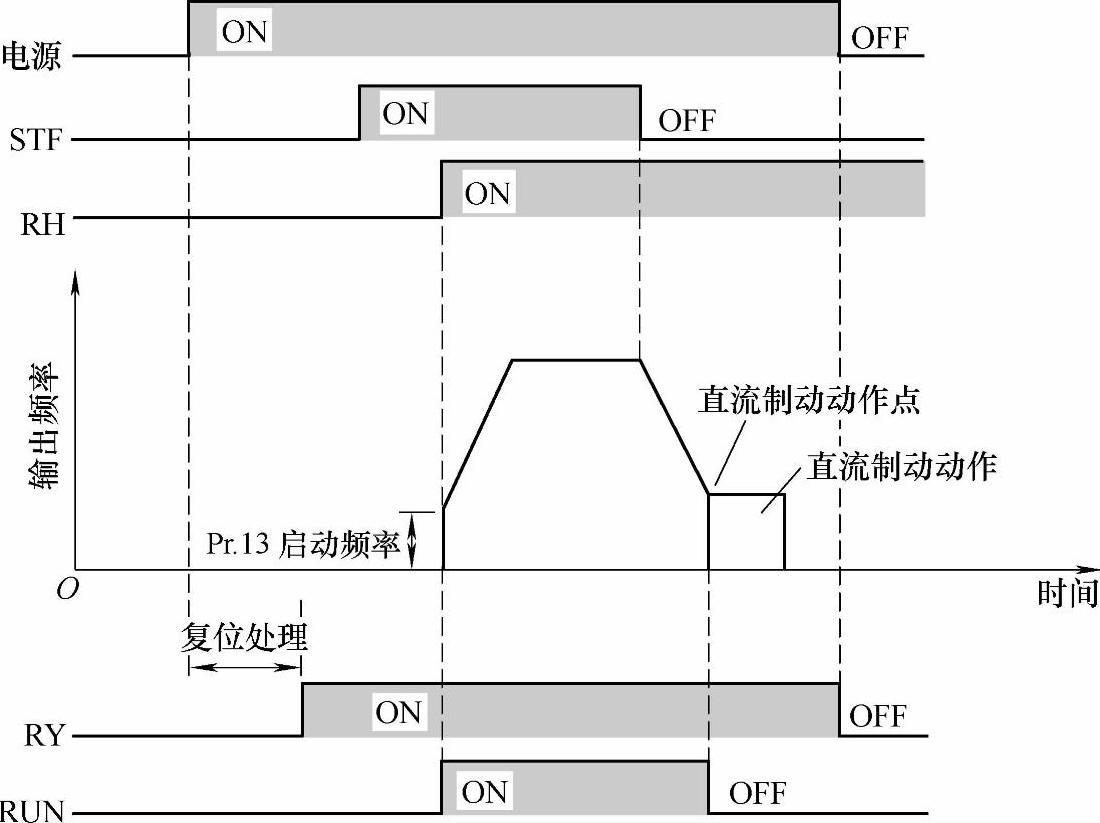

图3-35所示为变频器运行准备完成信号（RY信号）和变频器运行中信号（RUN信号）时的频率／时间曲线图。其中，变频器D700的频率指令为多段速RH端子、运转方式为STF端子；Pr.190、Pr.192在正逻辑下设置为11（RY功能）和0（RUN功能）。(www.daowen.com)

图3-35 RY／RUN时的频率／时间曲线图

从图3-35中可以看出：变频器处于可运行状态时，使运行准备完成信号（RY）的输出变为ON，变频器运行中也变为ON。变频器输出频率如果超过Pr.13起动频率，变频器运行中信号（RUN）的输出将变为ON。变频器停止中、直流制动动作中，输出将变为OFF。

图3-36 ALM输出时的频率／时间曲线图

第二种频率／时间曲线：“ALM”。

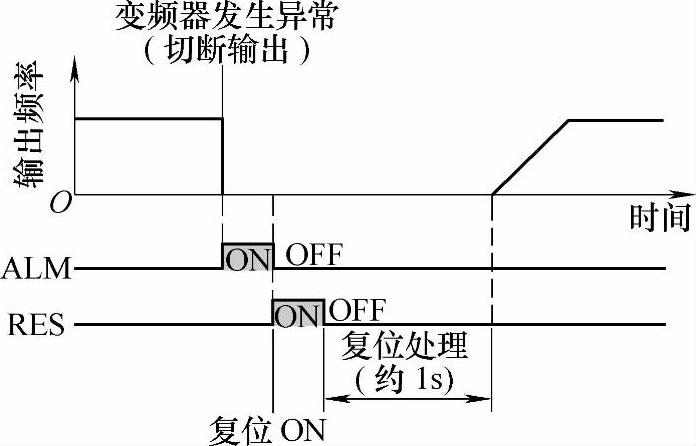

当参数号Pr.190或Pr.192设置为正逻辑下的99时，变频器报警停止时输出ALM信号，如图3-36所示。ALM信号在初始设定时分配给了ABC接点。

第三种频率／时间曲线：“SU”／“FU”。

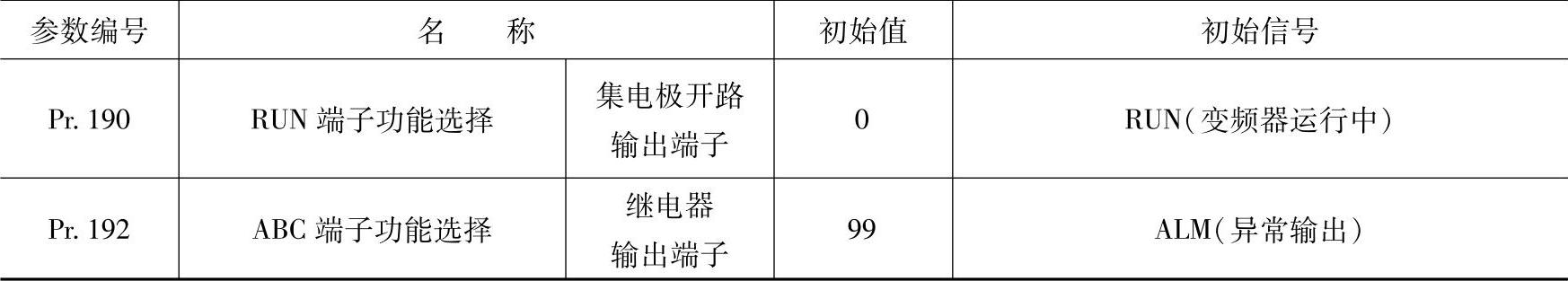

SU信号定义为输出频率到达动作范围，FU信号定义为输出频率检测。如要设定SU／FU功能，还需要对表3-5所示的参数进行设定。

表3-5 SU／FU信号相关参数

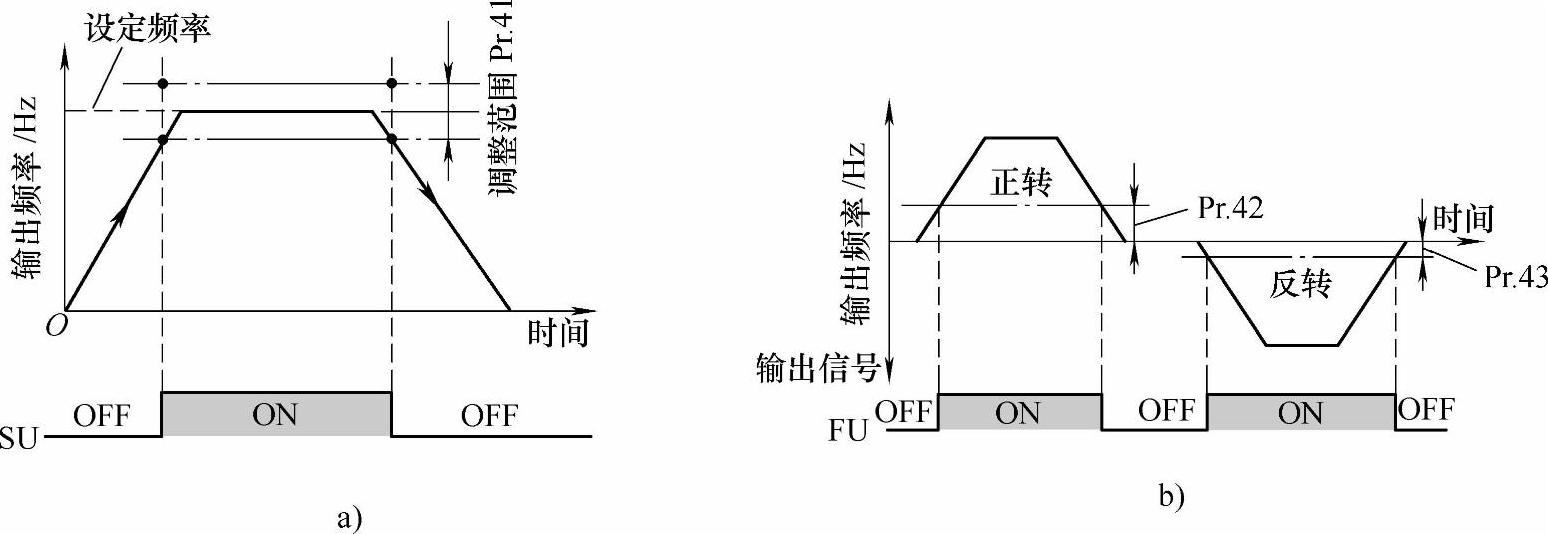

◇SU信号的频率／时间曲线如图3-37a所示。SU信号即输出频率到达设定频率时输出频率到达信号。将设定频率作为100％，Pr.41能够在0％～±100％的范围内调整。该功能可确认是否到达设定频率，用于相关设备的动作开始信号。使用SU信号时，请通过将Pr.190、Pr.192（输出端子功能选择）设定为“1（正逻辑）或者101（负逻辑），向输出端子分配功能。

图3-37 SU／FU信号的频率／时间曲线

a）SU信号 b）FU信号

◇FU信号的频率／时间曲线如图3-37b所示。输出频率超过Pr.42的设定值时，输出频率检测信号（FU）。可用于电磁制动器的动作、开启信号等。如果在Pr.43中设定了检测频率，也能够设定反转专用的频率检测。在改变升降运行等正转（上升）和反转（下降）时的电磁制动动作时机是十分有效。Pr.43≠“9999”时，正转时为Pr.42的设定值，反转时为Pr.43的设定值。使用FU信号时，请通过设定Pr.190、Pr.192（输出端子功能选择）为“4（正逻辑）或104（负逻辑）”，向输出端子分配功能。
