【训练要求】

对三菱D7001.5kW变频器进行合理接线来完成如下控制要求：

1）如图2-40所示，通过操作面板的M旋钮来调节电动机运行频率，并通过外部端子STF／STR来正反转启／停；

2）如图2-41所示，通过开关K₁来启／停电动机，并以SB₁／SB₂／SB₃的组合来设定三段频率调节电动机运行速度（Pr.4～Pr.6、Pr.24～Pr.27）。

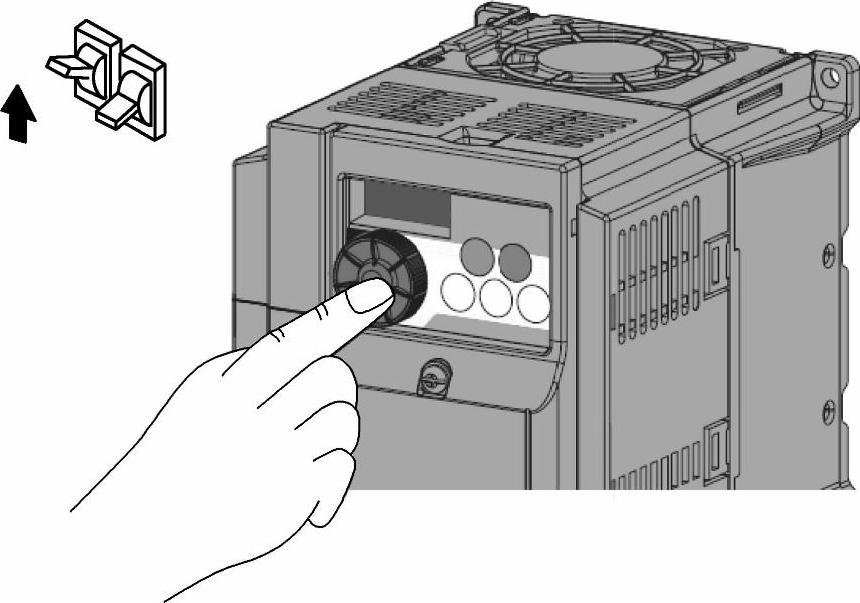

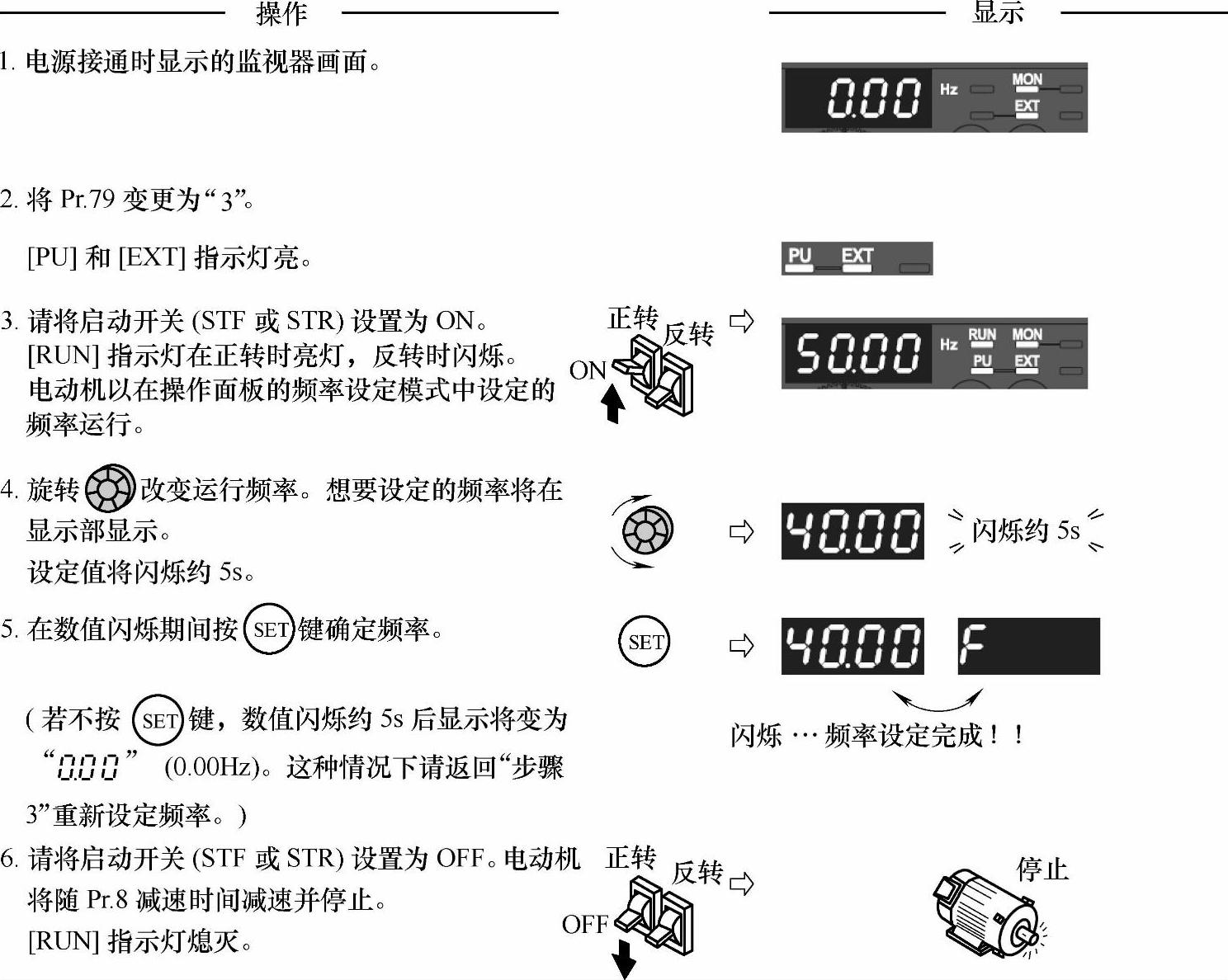

图2-40 通过M旋钮来调节电动机运行频率

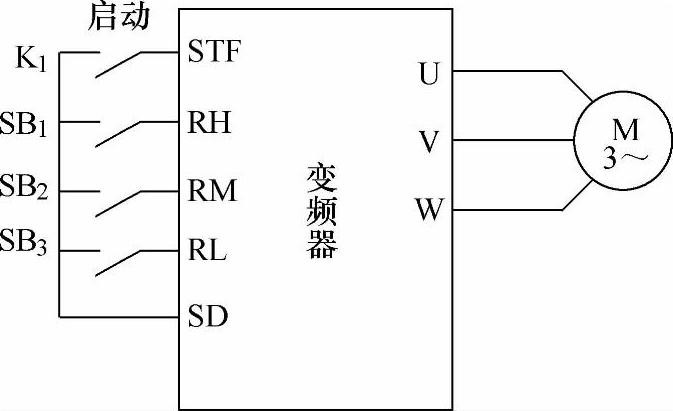

图2-41 外部端子起动变频器

填写以下表格（表2-7），总结出变频器的运行规律。

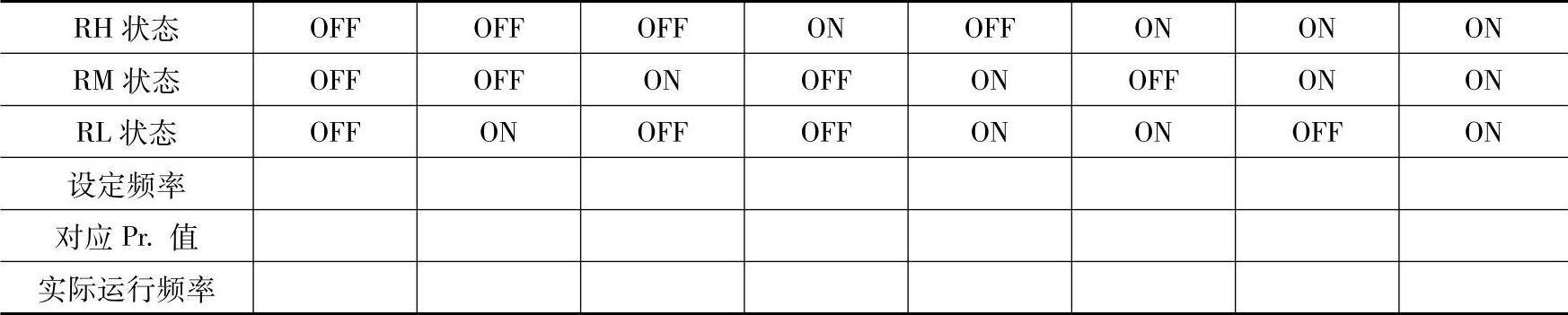

表2-7 多段速运行

3）如图2-42所示，通过外接电位器来调节电动机运行频率，并通过外部端子STF／STR来正反转启／停；

4）通过模拟电流信号4～20mA来调节电动机运行频率，并通过外部端子STF／STR来正反转启／停，其中最大运行频率分50Hz和40Hz两种进行。

【训练步骤】

训练步骤①：按照图2-43接线，即启动命令由变频器PU发出，频率命令由电位器设定。变频器参数设置如图2-44所示。

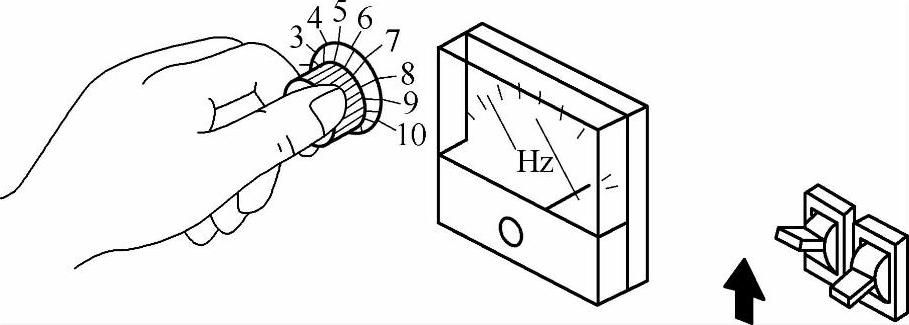

图2-42 通过外接电位器来调节电动机运行频率

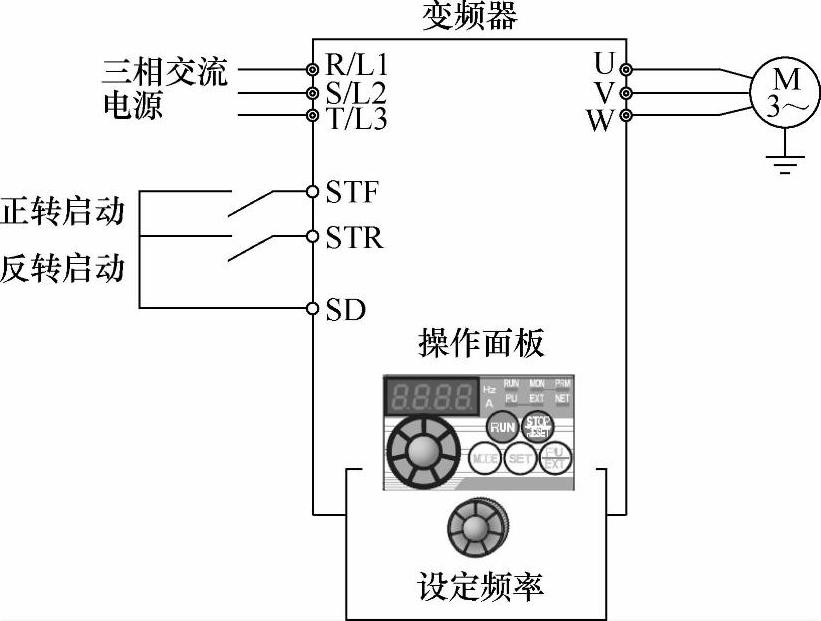

图2-43 组合运行接线一

图2-44 组合运行一参数设置过程

训练步骤②：多段速操作时，先按照表2-8中的参数进行设定，其中9999值表示未选择该功能。图2-45所示为多段速参数值对应的端子组合和频率曲线。(www.daowen.com)

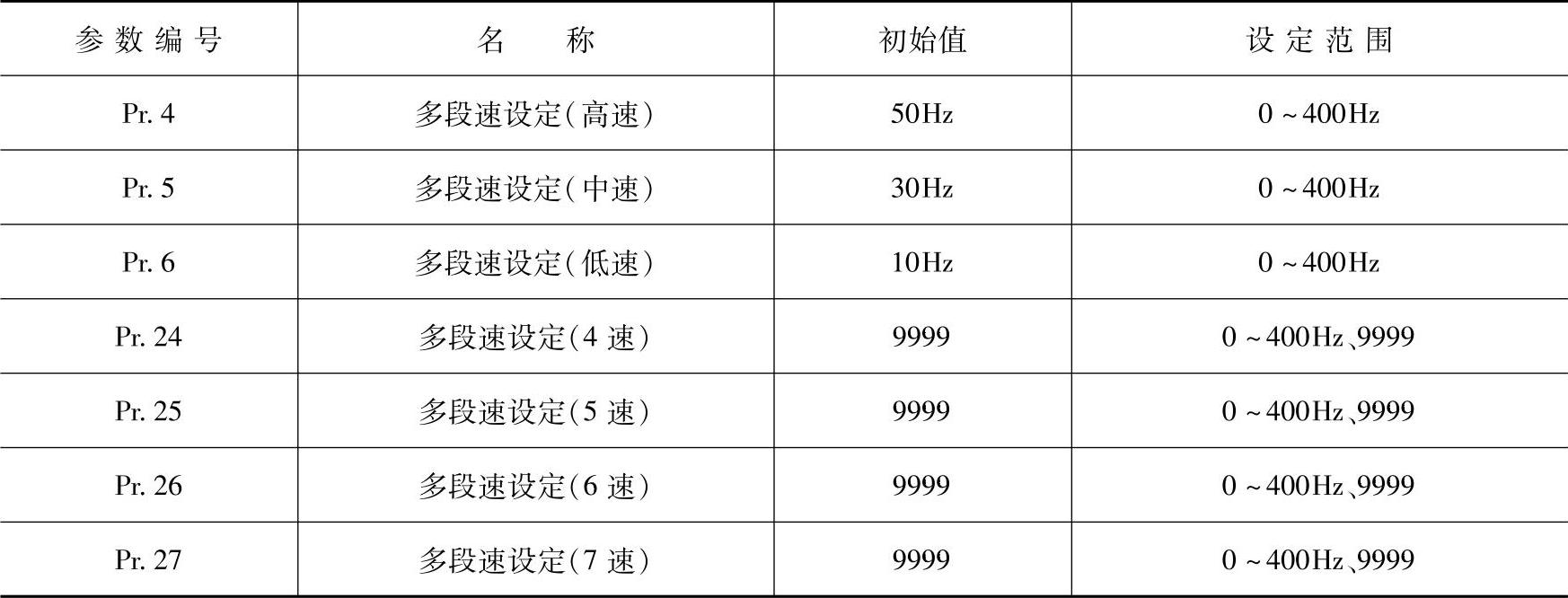

表2-8 多段速参数设定

训练步骤③：按照图2-46接线，频率由电位器设定、启动为端子。图2-47所示为参数设置过程。

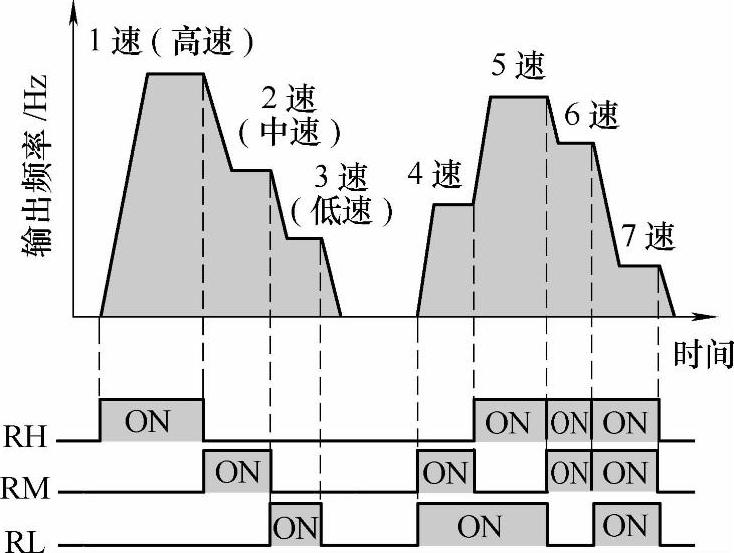

图2-45 多段速参数值对应的端子组合和频率曲线

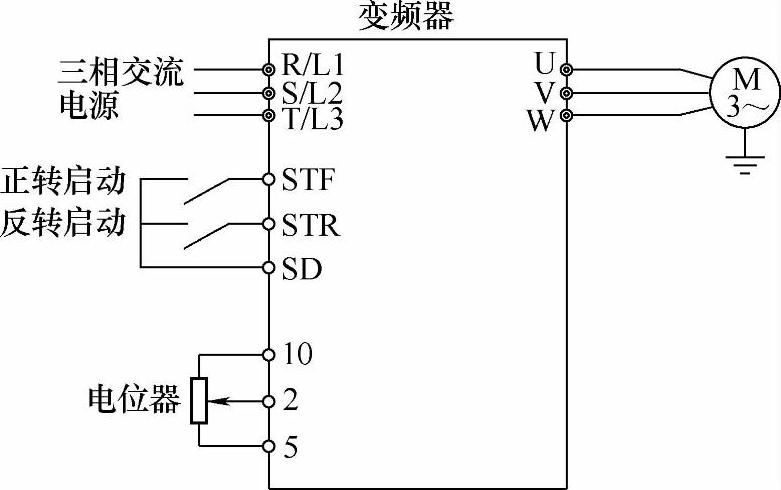

图2-46 外部端子控制接线

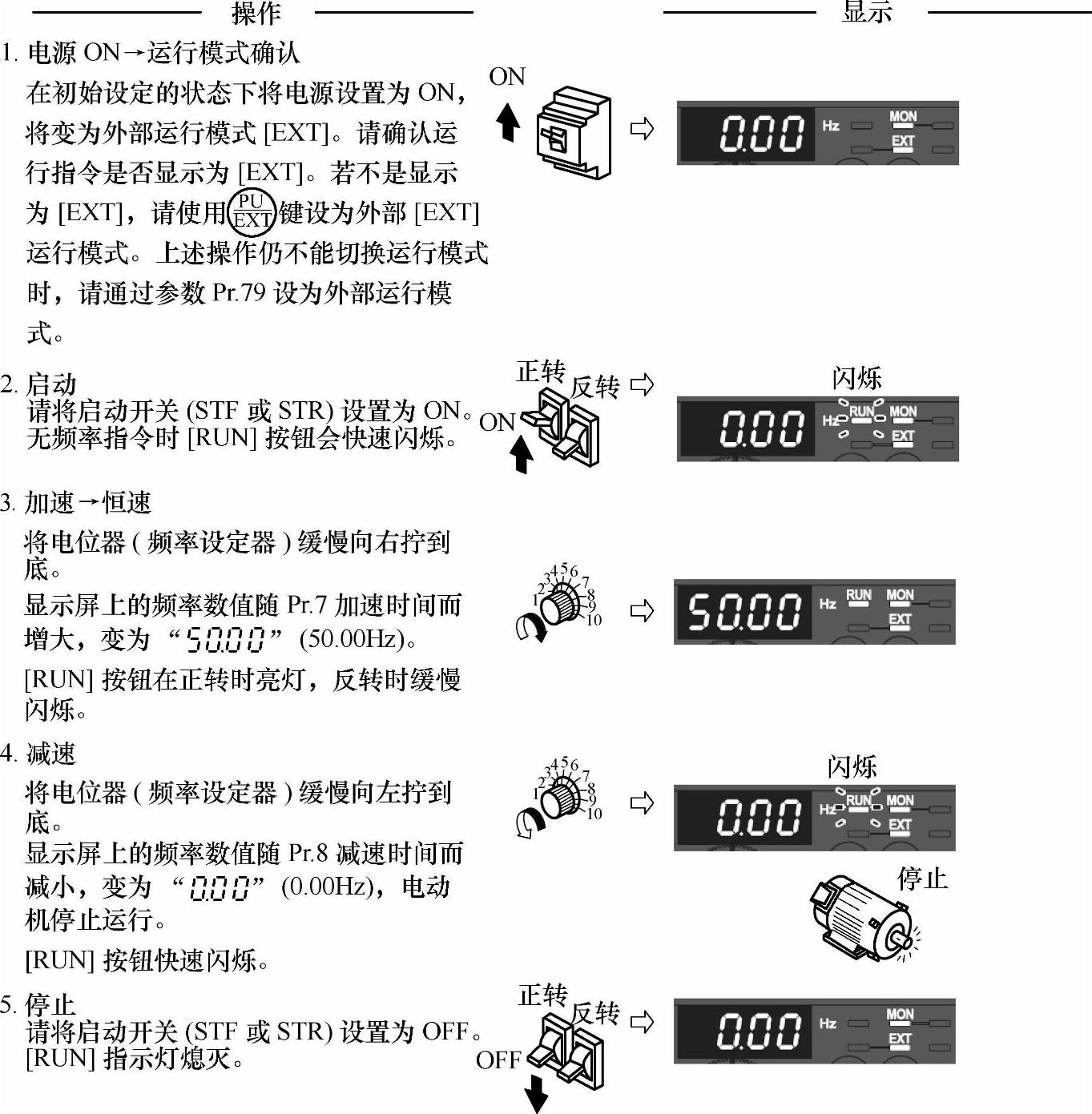

图2-47 参数设置过程

训练步骤④：接线如图2-48所示。启动指令通过将STF（STR）-SD设置为ON来发出，模拟量则为端子4。这时需要将Pr.178～Pr.182（输入端子功能选择）中的任意一个设定为“4”，将AU信号（即端子RH）设定为ON。Pr.178～Pr.182为扩展参数，浏览前需要设定Pr.160=“0”。最后设定Pr.79运行模式选择=“2”（外部运行模式）。

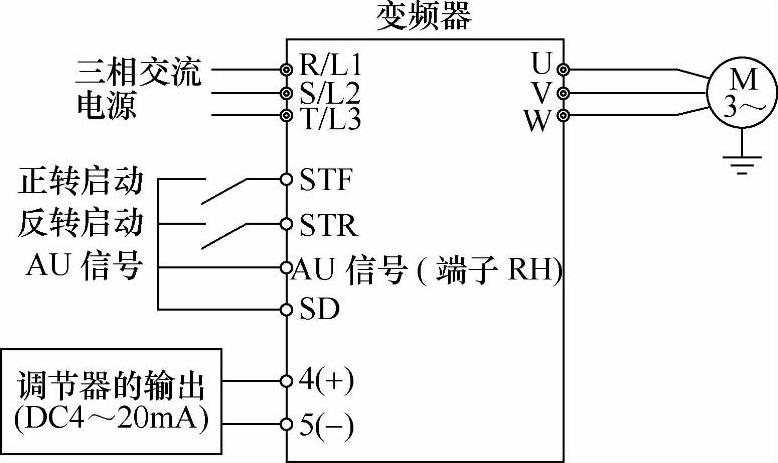

图2-48 端子4输入时的接线

第一种情况20mA输入为最大频率为50Hz，修改以上参数即可。

第二种情况20mA输入为最大频率为40Hz，请按图2-49所示进行。

图2-49 修改20mA时的频率值

答疑

问：在D700变频器中的端子4接线时，经常会出现故障信号“E.AIE”，如何处理？

答：“E.AIE”意味着变频器模拟输入异常，即端子4设定为电流输入，但输入30mA以上的电流或有7.5V电压信号输入。

处理方法：需要确认Pr.267端子4选择为合适值。如果为电压输入，则必须将V／I跳线设置为V侧（即电压侧）。
