【训练要求】

对三菱D7001.5kW变频器进行合理接线来完成如下控制要求：

1）通过外接电位器来调节电动机运行频率，并通过面板来启／停（见图2-32）；

2）通过模拟电流信号4～20mA来调节电动机运行频率，并通过面板来启／停；

3）通过开关ON／OFF来设定三段频率调节电动机运行速度（见图2-33），并通过面板来启／停。

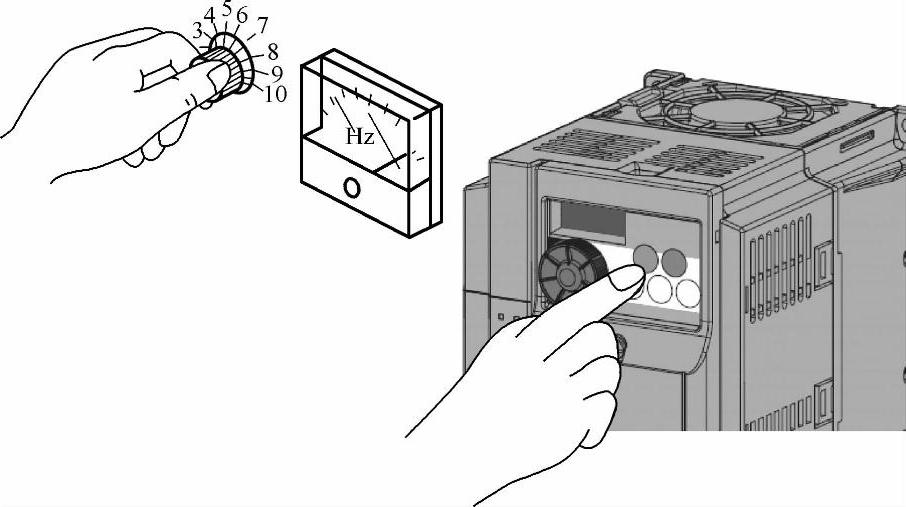

图2-32 启停方式

图2-33 多段速设置

【训练步骤】

训练步骤①：按照图2-34接线，即启动命令由变频器PU发出，频率命令由电位器设定。

图2-34 通过模拟信号进行频率设定一

如图2-35所示设置参数时需要选择Pr.79=“4”（即外部／PU组合运行模式2）。(www.daowen.com)

训练步骤②：按照图2-36接线，即启动命令由变频器PU发出，频率命令由4～20mA设定。

图2-35 组合运行模式2的参数操作与显示一

图2-36 通过模拟信号进行频率设定二

如图2-37所示设置参数时，将Pr.178～Pr.182（输入端子功能选择）中的任意一个设定为“4”，将AU信号设定为ON。Pr.178～Pr.182为扩展参数。请设定Pr.160=“0”。同时必须设置Pr.79运行模式选择=“4”（外部／PU组合运行模式2）。

图2-37 组合运行模式2的参数操作与显示二

训练步骤③：按照图2-38接线，即启动命令由变频器PU发出，频率命令由4～20mA设定。参数设置如图2-39所示。

图2-38 通过多段速进行速度设定

图2-39 组合运行模式2的参数操作与显示三
