【训练要求】
1)控制逻辑切换。
2)控制端子的接线。
【训练步骤】
训练步骤①:控制逻辑切换。
为了切换控制逻辑,需要切换控制端子上方的跨接器。如图2-24所示使用镊子或尖嘴钳将漏型逻辑(SINK)上的跨接器转换至源型逻辑(SOURCE)上。跨接器的转换请在未通电的情况下进行。漏型、源型逻辑的切换跨接器请务必只安装在其中一侧。若两侧同时安装,可能会导致变频器损坏。
图2-24 控制逻辑切换
训练步骤②:控制端子接线。
控制线推荐电线规格:0.3~0.75mm2。
控制电路接线时请剥开电线外皮,使用棒状端子接线。单线时可剥开外皮直接使用。将棒状端子或单线插入接线口进行接线。
电线外皮的剥开尺寸如图2-25所示。外皮剥开过长会有与邻线发生短路的危险。剥开过短电线可能会脱落。
接下来,压接棒状端子。使电线的芯线部分从套管露出约0~0.5mm后插入(见图2-26)。
(www.daowen.com)

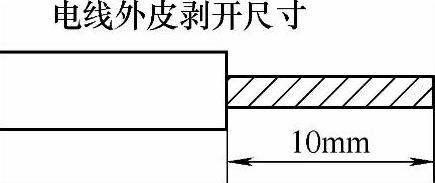

图2-25 电线外皮的剥开尺寸

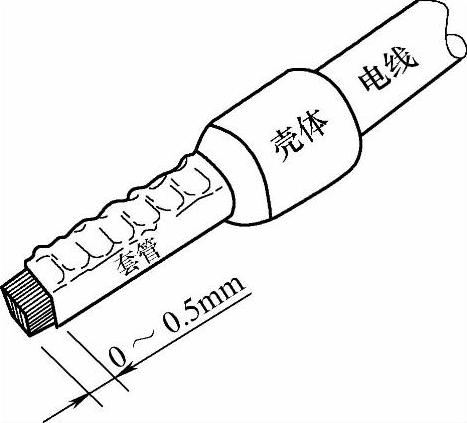

图2-26 压接棒状端子
压接后,确认棒状端子的外观,未正确压接或侧面有损伤的棒状端子请不要使用(见图2-27)。

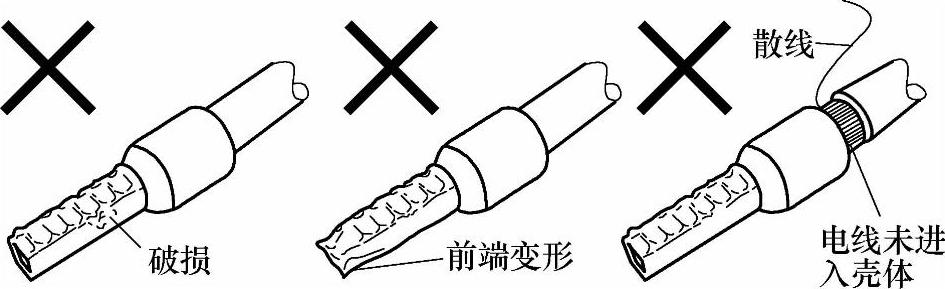

图2-27 确认棒状端子的外观
最后,将电线插入端子,如图2-28所示。绞线状态且未使用棒状端子时,请用一字螺钉旋具将开关按钮按入深处,然后再插入电线(见图2-29)。

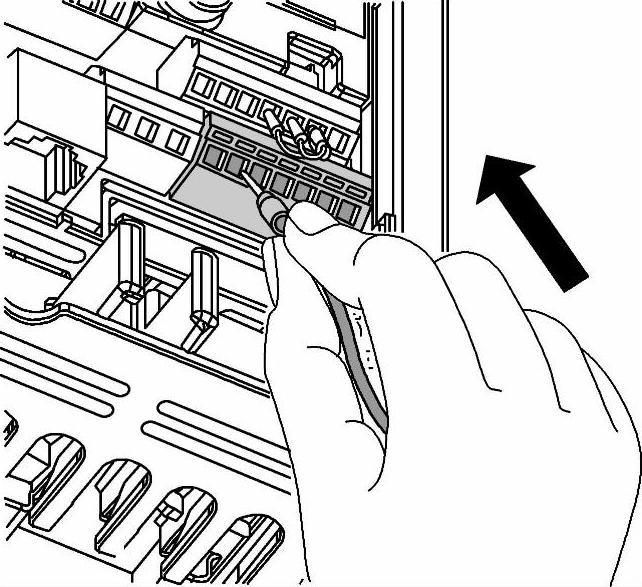

图2-28 将电线插入端子

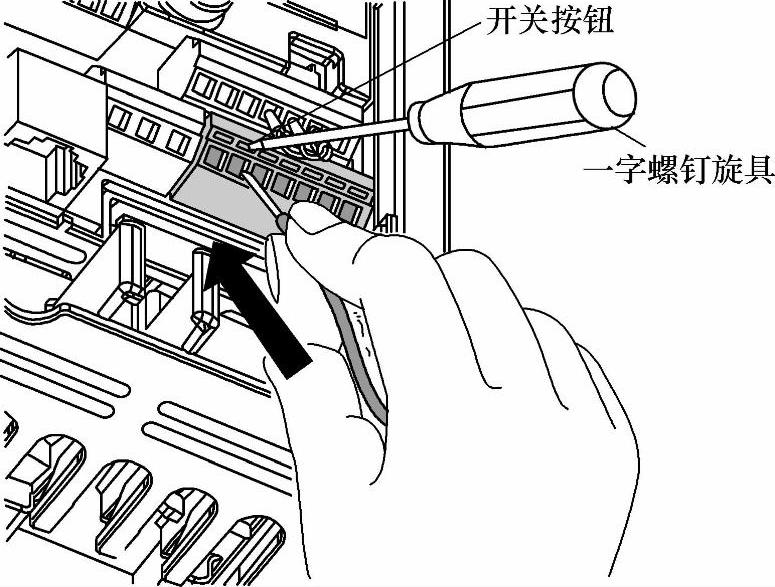

图2-29 未使用棒状端子时的接线
如果要将电线进行拆卸,请用一字螺钉旋具将开关按钮按入深处,然后再拔出电线(见图2-30)。

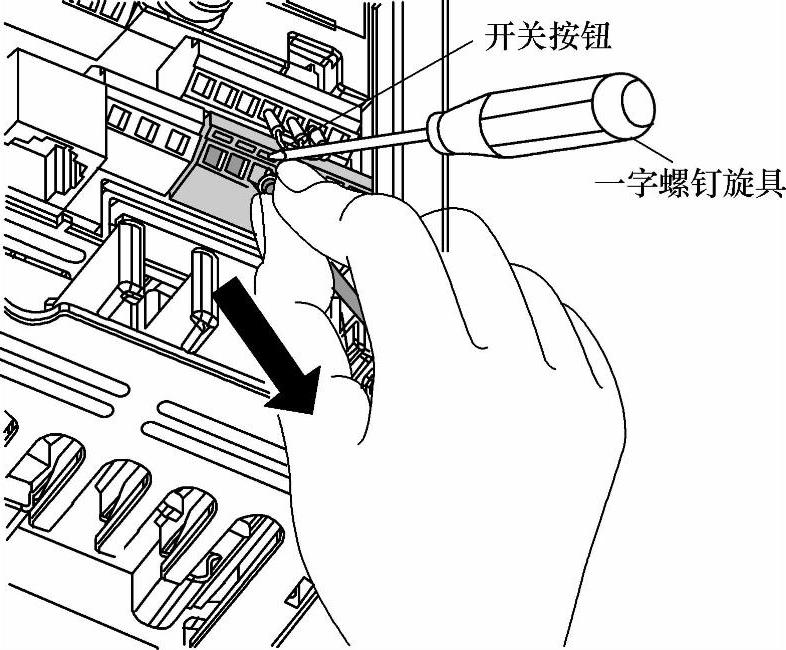

图2-30 电线的拆卸
