【训练要求】

现有一台三菱D700变频器用于某安全设备上，控制要求如下：

1）如果外部“切除电源”OFF按钮动作时，变频器必须断电，上电则先通过“投入电源”ON按钮进行动作。在正常运行时，都是通过“运行”或“停止”按钮来启停电动机。

2）考虑在变频器损坏的情况下，能够用工频方式来启动电动机，该如何设计电路。

【训练步骤】

训练步骤①：按照图2-20接线，先起动ON按钮使得KM接触器吸合，才能按“运行”按钮，使KA动作，从而变频器才能开始运行。

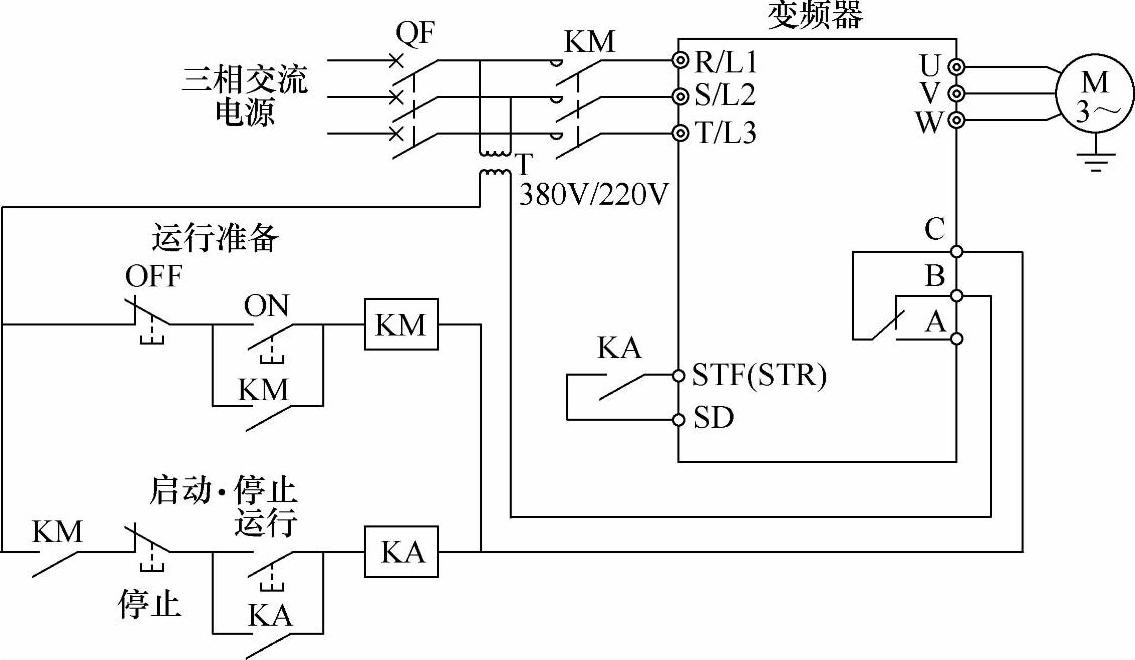

图2-20 变频器输入侧增加接触器

在下列使用目的下，建议在变频器输入侧设置KM：

1）变频器保护功能动作时，或驱动装置异常时（紧急停止操作等）需要把变频器与电源断开的情况。例如在连接制动电阻器选件后，即使实施循环运行或条件恶劣的运行时，在因制动用放电电阻器的热容量不足、再生制动器使用率过大等导致再生制动器用晶体管损坏时，希望能够防止放电电阻器的过热、烧损。

2）为防止变频器因停电停止后恢复供电时自然再起动而引起事故时。(www.daowen.com)

3）变频器用控制电源始终运转，因此会消耗若干电力。长时间停止变频器时切断变频器的电源可节省一定的电力。

4）为确保维护、检查作业的安全性，需要切断变频器电源时。

训练步骤②：

在有工频供电与变频器切换的操作中，请确保用于工频切换的KM₁和KM₂可以进行电气和机械互锁（见图2-21）。

变频器和电动机间的电磁接触器在变频器和电动机都停止时切换。变频器运行中进行OFF→ON切换时，变频器的过电流保护等将会动作。为了切换至商用电源而安装MC时，请在变频器和电动机都停止后再切换MC。

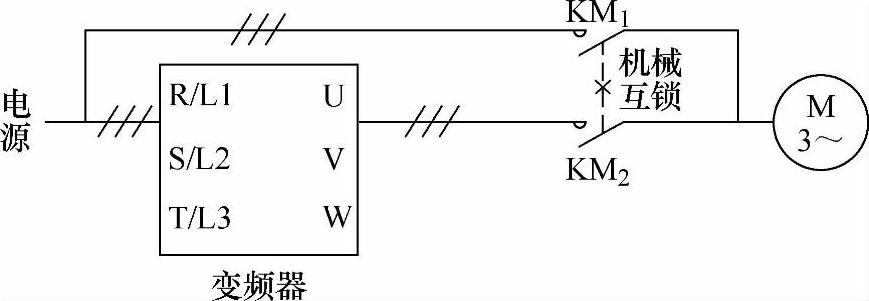

图2-21 输出接触器

除了误接线，在图2-21所示的工频供电与变频器切换时，因切换时的电弧或顺控错误造成的振荡等，引起来自电源的电流损坏变频器。

要点

由于电源接通时浪涌电流的反复入侵会导致变频器主回路模块的寿命（开关寿命为100万次左右）缩短，因此应避免通过输入侧接触器频繁开关变频器。可以通过变频器起动控制用端子（STF、STR）来使变频器运行或停止。
